徐工挖掘机报警故障信息V1.1

徐工挖掘机报警故障信息V1.1_第1页
1/14
徐工挖掘机报警故障信息V1.1_第2页
2/14
徐工挖掘机报警故障信息V1.1_第3页
3/14

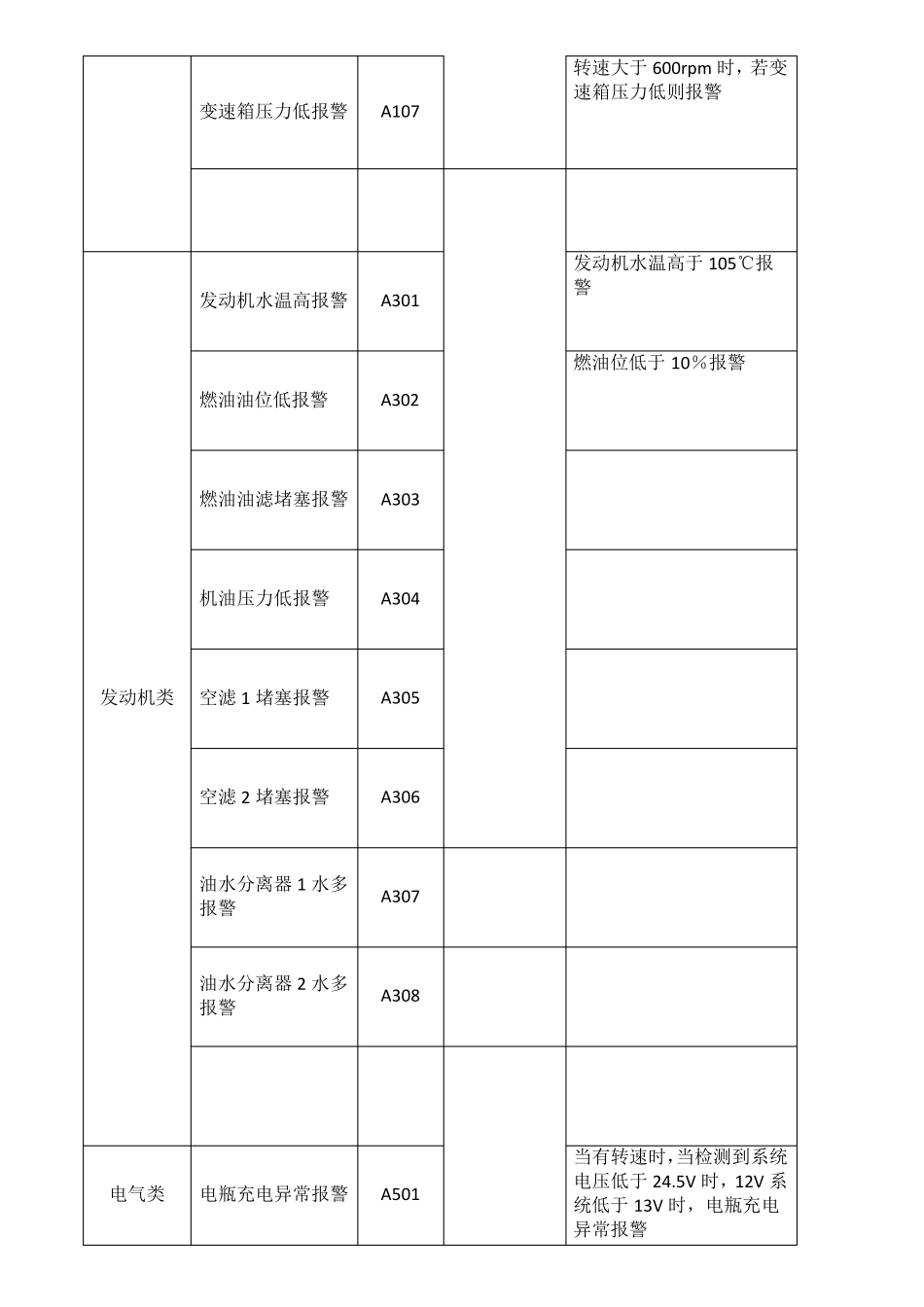

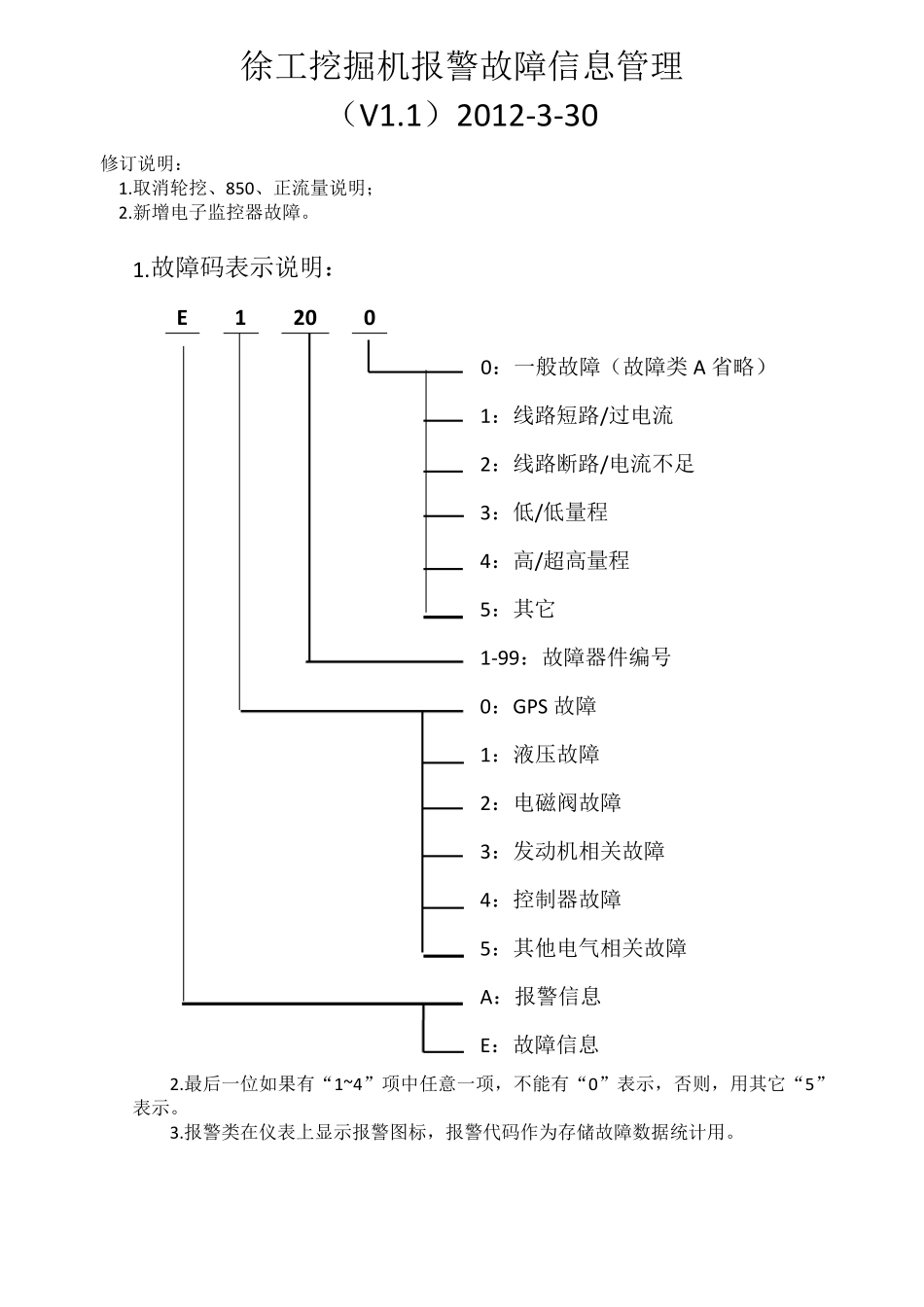

徐工挖掘机报警故障信息管理 (V1.1)2012-3-30 修订说明: 1.取消轮挖、850、正流量说明; 2.新增电子监控器故障。 1.故障码表示说明: E 1 20 0 0:一般故障(故障类A 省略) 1:线路短路/过电流 2:线路断路/电流不足 3:低/低量程 4:高/超高量程 5:其它 1-99:故障器件编号 0:GPS 故障 1:液压故障 2:电磁阀故障 3:发动机相关故障 4:控制器故障 5:其他电气相关故障 A:报警信息 E:故障信息 2.最后一位如果有“1~4”项中任意一项,不能有“0”表示,否则,用其它“5”表示。 3.报警类在仪表上显示报警图标,报警代码作为存储故障数据统计用。 一、报警信息统计 分类 项目 代码 图标 说明 液压类 液压油温高报警 A101 液压油温高于90℃报警 液压油进油堵塞报警 A102 液压油出油堵塞报警 A103 先导油滤堵塞报警 A104 制动压力异常报警 A105 转速高于600rpm 时,制动压力小于70bar或大于190bar报警 制动油滤堵塞报警 A106 变速箱压力低报警 A107 转速大于600rpm 时,若变速箱压力低则报警 发动机类 发动机水温高报警 A301 发动机水温高于105℃报警 燃油油位低报警 A302 燃油位低于10%报警 燃油油滤堵塞报警 A303 机油压力低报警 A304 空滤 1 堵塞报警 A305 空滤 2 堵塞报警 A306 油水分离器 1 水多报警 A307 油水分离器 2 水多报警 A308 电气类 电瓶充电异常报警 A501 当有转速时,当检测到系统电压低于24.5V 时,12V 系统低于13V 时,电瓶充电异常报警 集中润滑报警 A502 二、故障信息统计 分类 项目 代码 说明 备注 GPS故障 GPS 一级锁车 E0010 GPS 通讯异常 E0020 GPS 电源切断 E0030 GPS 天线异常 E0040 GPS 二级锁车 E0050 GPS 卡异常 E0060 GPS 三级锁车 E0070 液压传感器故障 主泵 1 压力传感器故障 E1010 主泵 1 压力传感器短路 E1011 主泵 1 压力传感器断路 E1012 主泵 1 压力传感器超低量程 E1013 主泵 1 压力传感器超高量程 E1014 主泵 2 压力传感器故障 E1020 主泵 2 压力传感器短路 E1021 主泵 2 压力传感器断路 E1022 主泵 2 压力传感器超低量程 E1023 主泵 2 压力传感器超高量程 E1024 斗杆收压力传感器故障 E1030 斗杆收压力传感器短路 E1031 斗杆收压力传感器断路 E1032 斗杆收压力传感器超低量程 E1033 斗杆收压力传感器超高量程 E1034 ...
