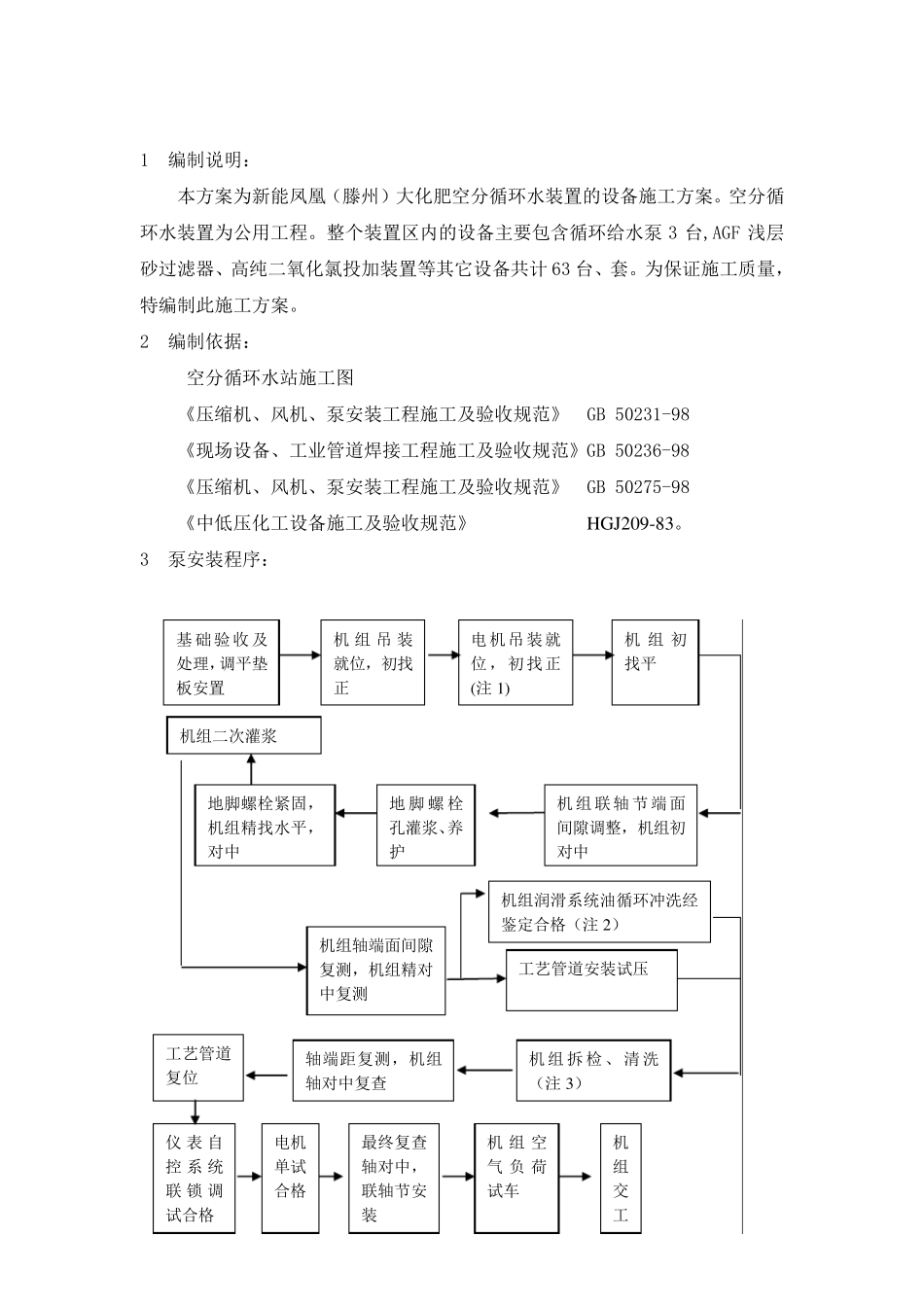

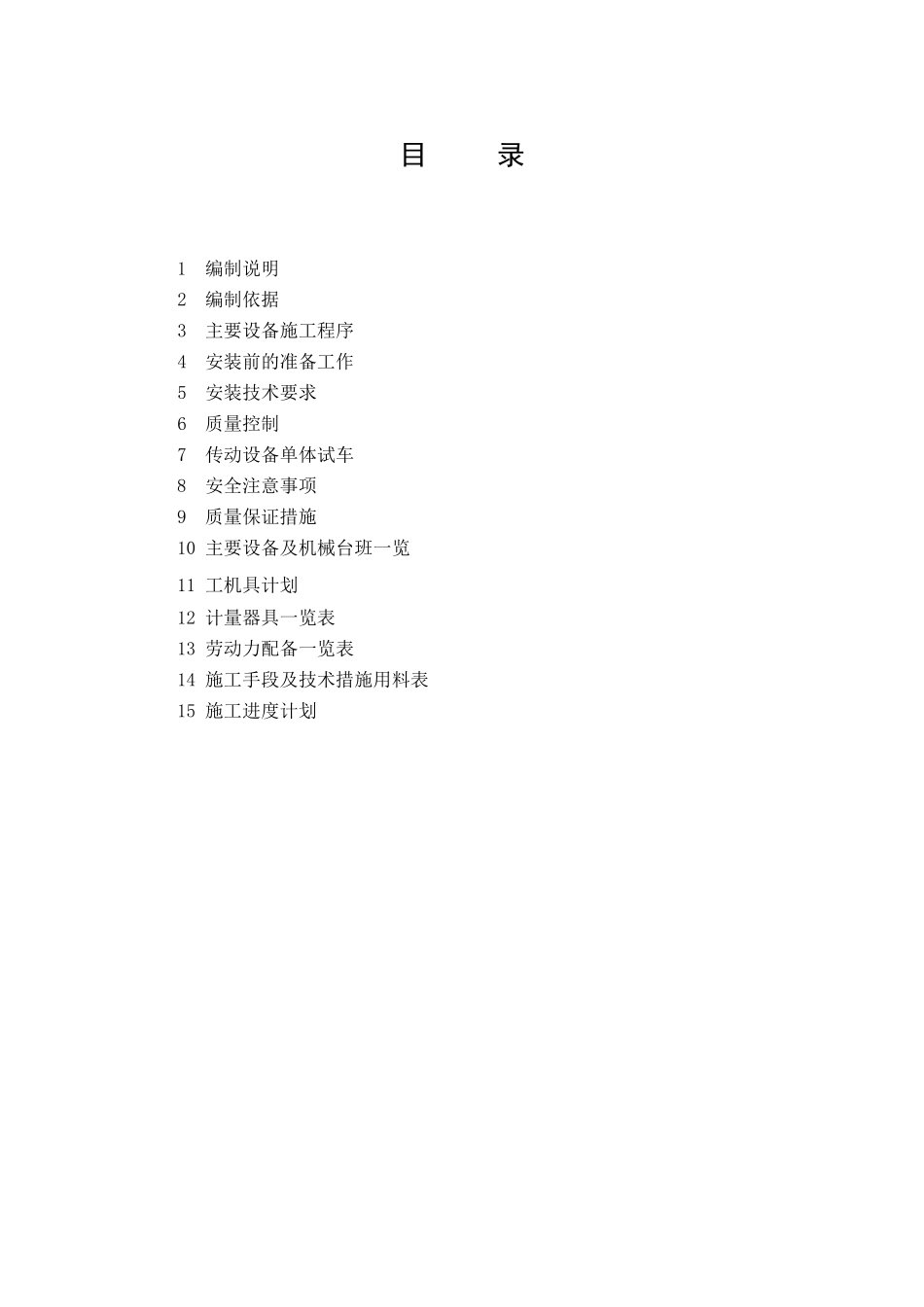

目 录 1 编制说明 2 编制依据 3 主要设备施工程序 4 安装前的准备工作 5 安装技术要求 6 质量控制 7 传动设备单体试车 8 安全注意事项 9 质量保证措施 10 主要设备及机械台班一览 11 工机具计划 12 计量器具一览表 13 劳动力配备一览表 14 施工手段及技术措施用料表 15 施工进度计划 1 编制说明： 本方案为新能凤凰（滕州）大化肥空分循环水装置的设备施工方案。空分循环水装置为公用工程。整个装置区内的设备主要包含循环给水泵3 台,AGF 浅层砂过滤器、高纯二氧化氯投加装置等其它设备共计 63 台、套。为保证施工质量，特编制此施工方案。 2 编制依据： 空分循环水站施工图 《压缩机、风机、泵安装工程施工及验收规范》 GB 50231-98 《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98 《压缩机、风机、泵安装工程施工及验收规范》 GB 50275-98 《中低压化工设备施工及验收规范》 HGJ209-83。 3 泵安装程序： 基 础验收 及处理，调平垫板安置 机 组 吊 装就位，初找正 电机吊装就位，初找正(注 1) 地脚螺栓紧固，机组精找水平，对中 地 脚 螺 栓孔灌浆、养护 机组联轴节端面间隙调整，机组初对中 机 组 初找平 机组轴端面间隙 复测，机组精对 中复测 机组润滑系统油循环冲洗经鉴定合格（注 2） 工艺管道安装试压 工艺管道复位 轴端距复测，机组轴对中复查 仪表自控系统联锁调试合格 电机 单 试 合格 最 终 复查轴对中，联轴节安装 机 组 空气负荷试车 机组交工 机组二次 灌浆 机 组 拆 检 、 清 洗（注 3） 4 安装前的准备工作 4.1 基础的检查、验收及处理 4.1.1 基础移交时，基础施工单位应提供完整竣工资料，基础中心线、标高标注明确。基础交接时应办理工序交接记录。 4.1.2 设备安装前，应对基础进行下列项目的确认和复查。 A、对基础进行外观检查，不得有裂纹、蜂窝、露筋等缺陷。 B、基础混凝土强度达到80%以上。 C、基础承重上应预留出垫铁高度，预留高度25-50mm，承重面水平度全长的允许偏差为100mm。 D、基础坐标位置：±10mm。 E、基础各不同平面标高允许偏差：0 至-20mm。 F、基础外形尺寸允许偏差：＋20mm。 G、预留地脚螺栓孔中心位置允偏差±10mm，孔深度允许偏差0 至＋20mm，孔壁全深垂直度允许偏差10mm。 4.1.3 基础的测量与放线用光学经纬仪进行，应符合机组随机文件及施工图要求。 4.1.4 ...
