循环水泵选型

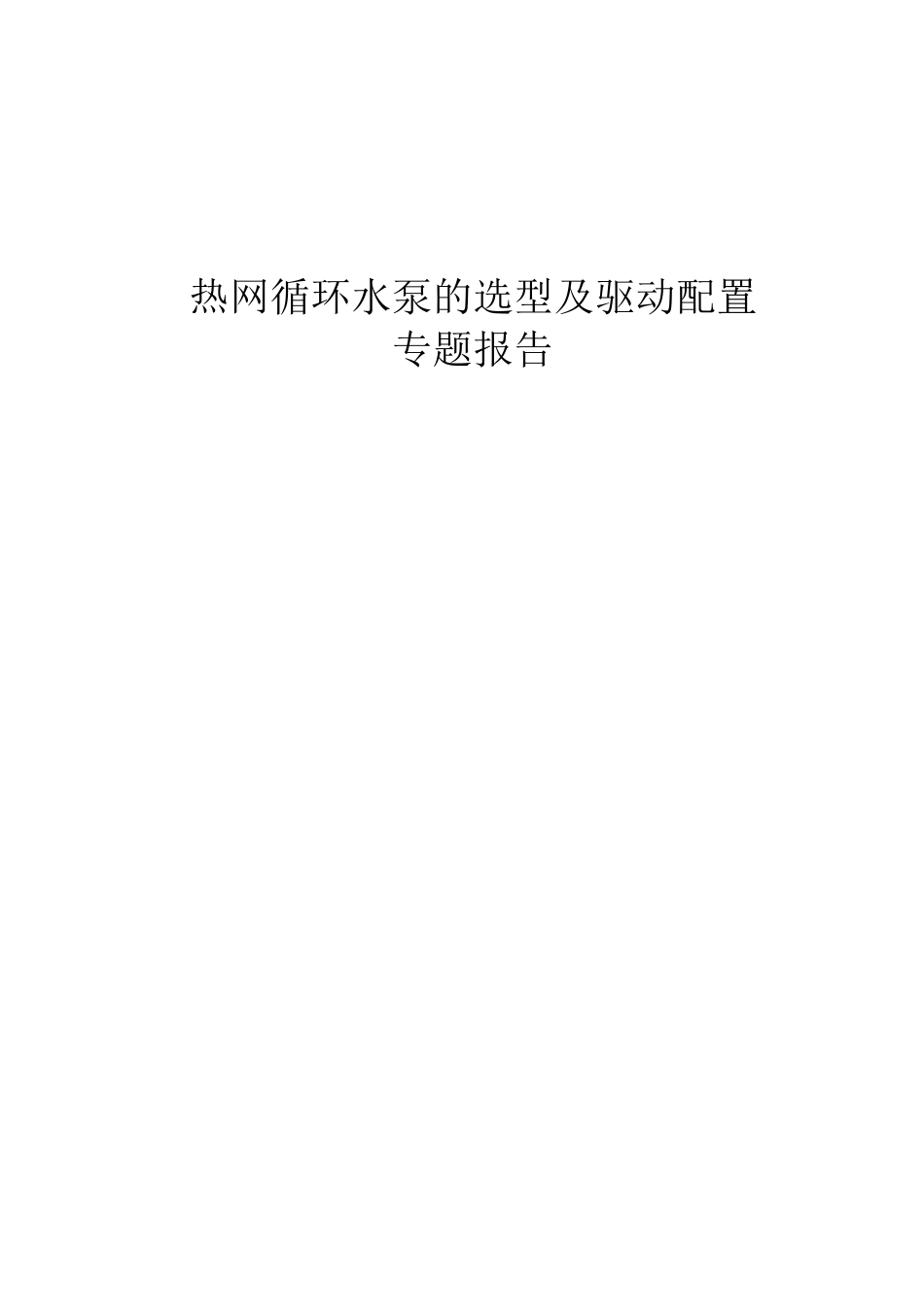

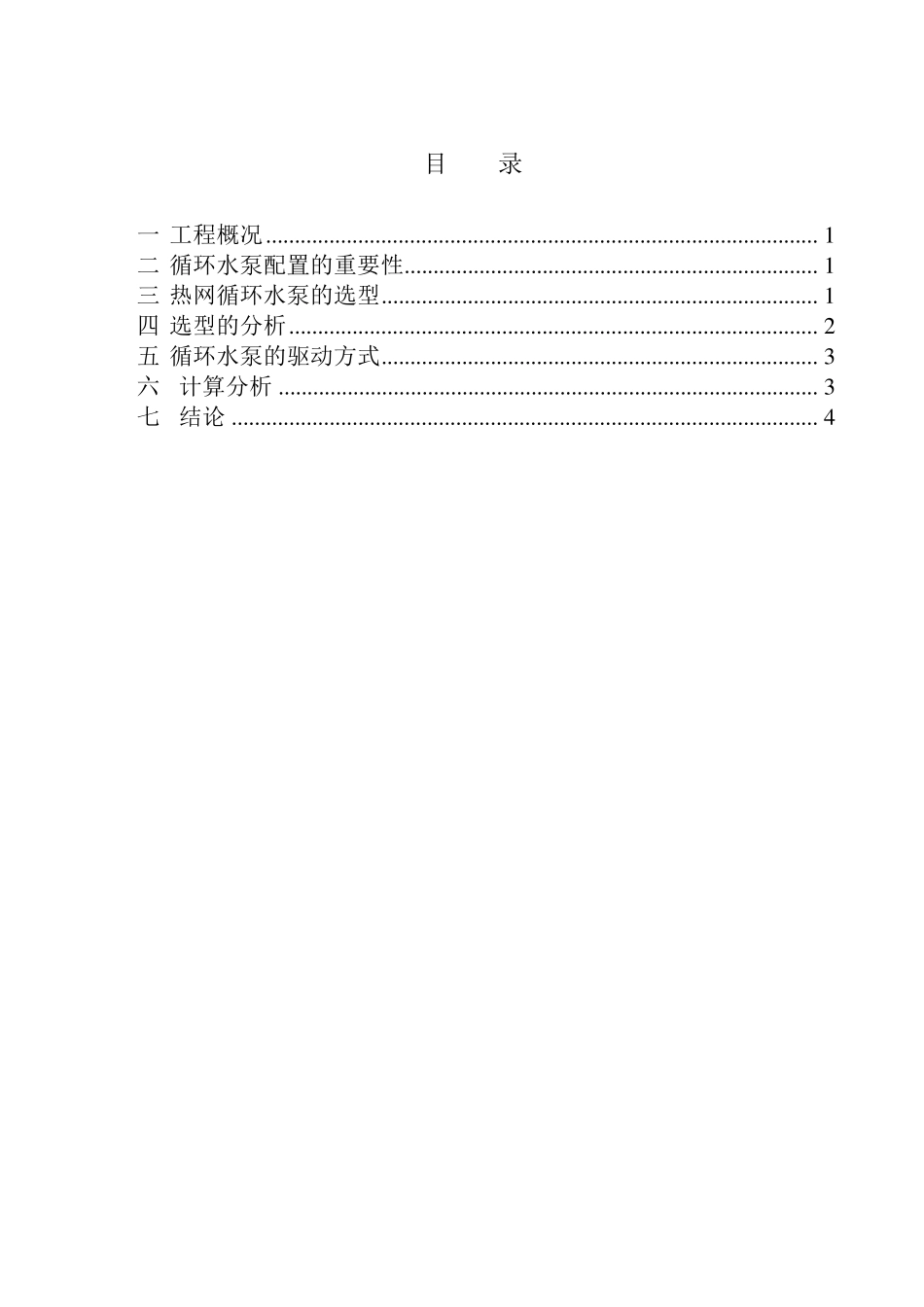

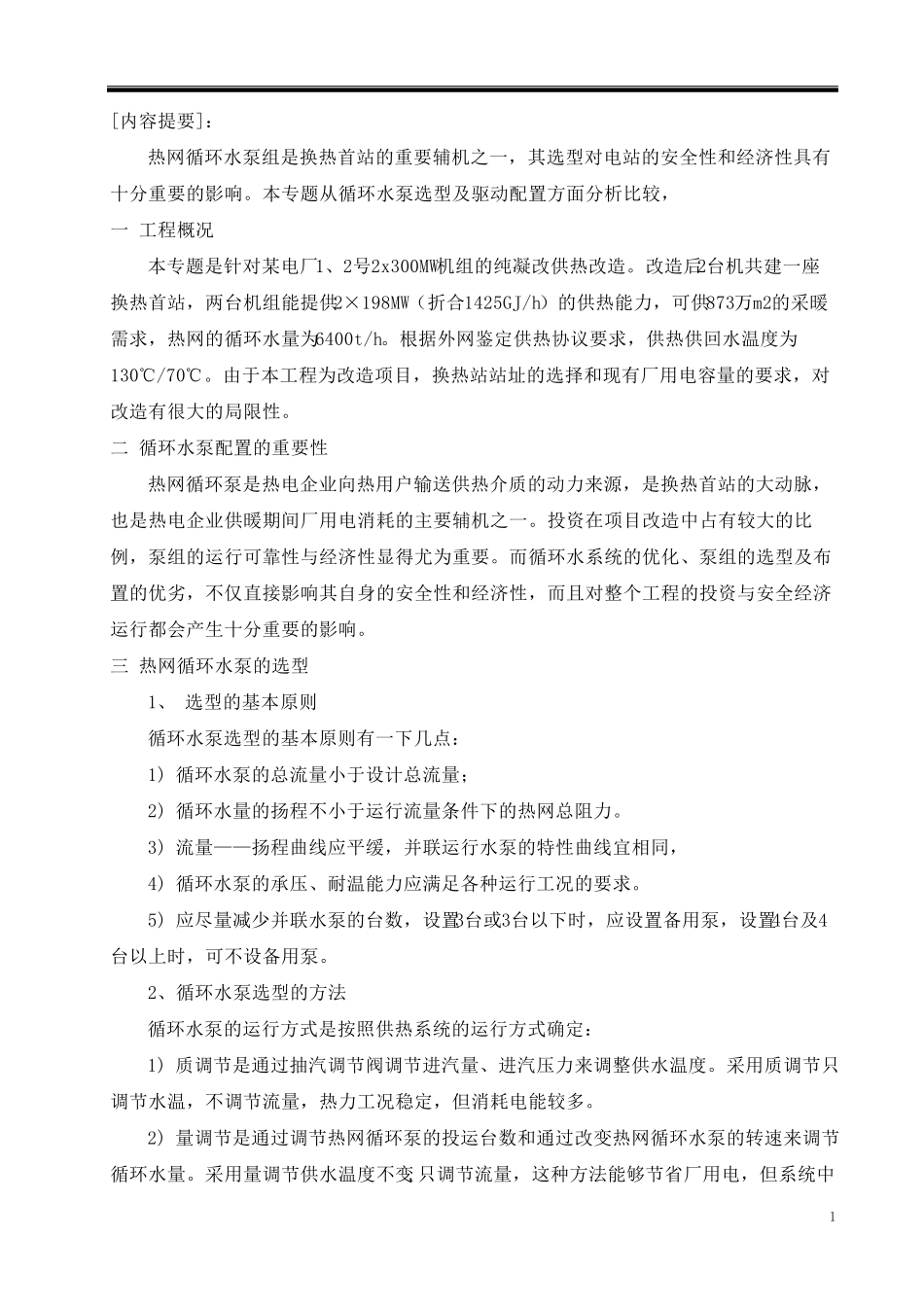

热网循环水泵的选型及驱动配置 专题报告 目 录 一 工程概况 ................................................................................................ 1 二 循环水泵配置的重要性 ........................................................................ 1 三 热网循环水泵的选型 ............................................................................ 1 四 选型的分析 ............................................................................................ 2 五 循环水泵的驱动方式 ............................................................................ 3 六 计算分析 .............................................................................................. 3 七 结论 ...................................................................................................... 4 1 [内容提要]： 热网循环水泵组是换热首站的重要辅机之一，其选型对电站的安全性和经济性具有十分重要的影响。本专题从循环水泵选型及驱动配置方面分析比较， 一 工程概况 本专题是针对某电厂1、2号2x300MW机组的纯凝改供热改造。改造后2台机共建一座换热首站，两台机组能提供2×198MW（折合1425GJ/h）的供热能力，可供873万m2的采暖需求，热网的循环水量为6400t/h。根据外网鉴定供热协议要求，供热供回水温度为130℃/70℃。由于本工程为改造项目，换热站站址的选择和现有厂用电容量的要求，对改造有很大的局限性。 二 循环水泵配置的重要性 热网循环泵是热电企业向热用户输送供热介质的动力来源，是换热首站的大动脉，也是热电企业供暖期间厂用电消耗的主要辅机之一。投资在项目改造中占有较大的比例，泵组的运行可靠性与经济性显得尤为重要。而循环水系统的优化、泵组的选型及布置的优劣，不仅直接影响其自身的安全性和经济性，而且对整个工程的投资与安全经济运行都 会 产 生 十分重要的影响。 三 热网循环水泵的选型 1、 选型的基 本原 则 循环水泵选型的基 本原 则 有一下 几 点 ： 1) 循环水泵的总 流 量小 于设 计 总 流 量； 2) 循环水量的扬 程不小 于运行流 量条 件 下 的热网总 阻 力。 3) 流 量— — 扬 程曲 线 应 平 缓 ，并 联 运行水泵的特 性曲 线 宜 相 同 ， 4) 循环水泵的承 ...
