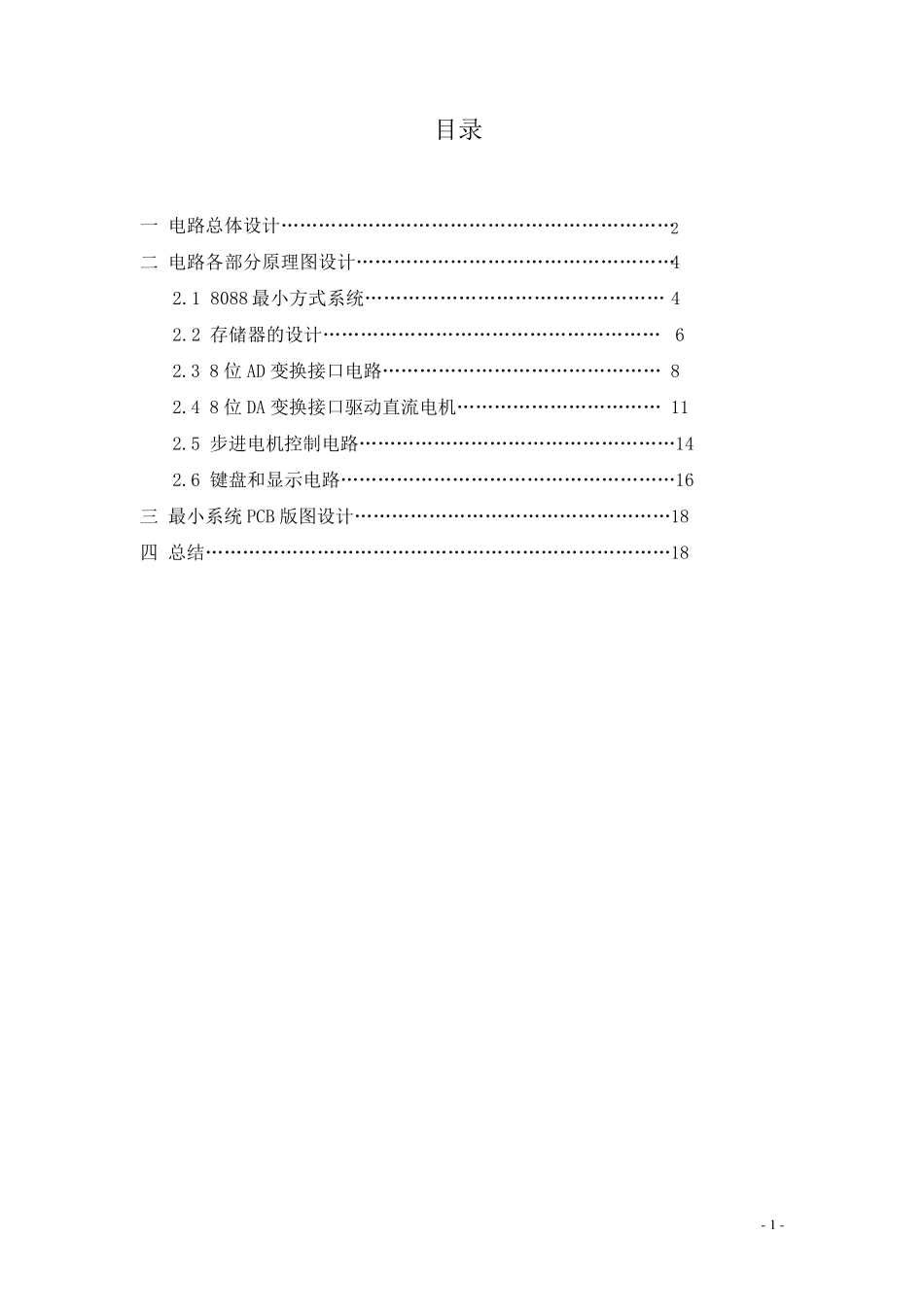

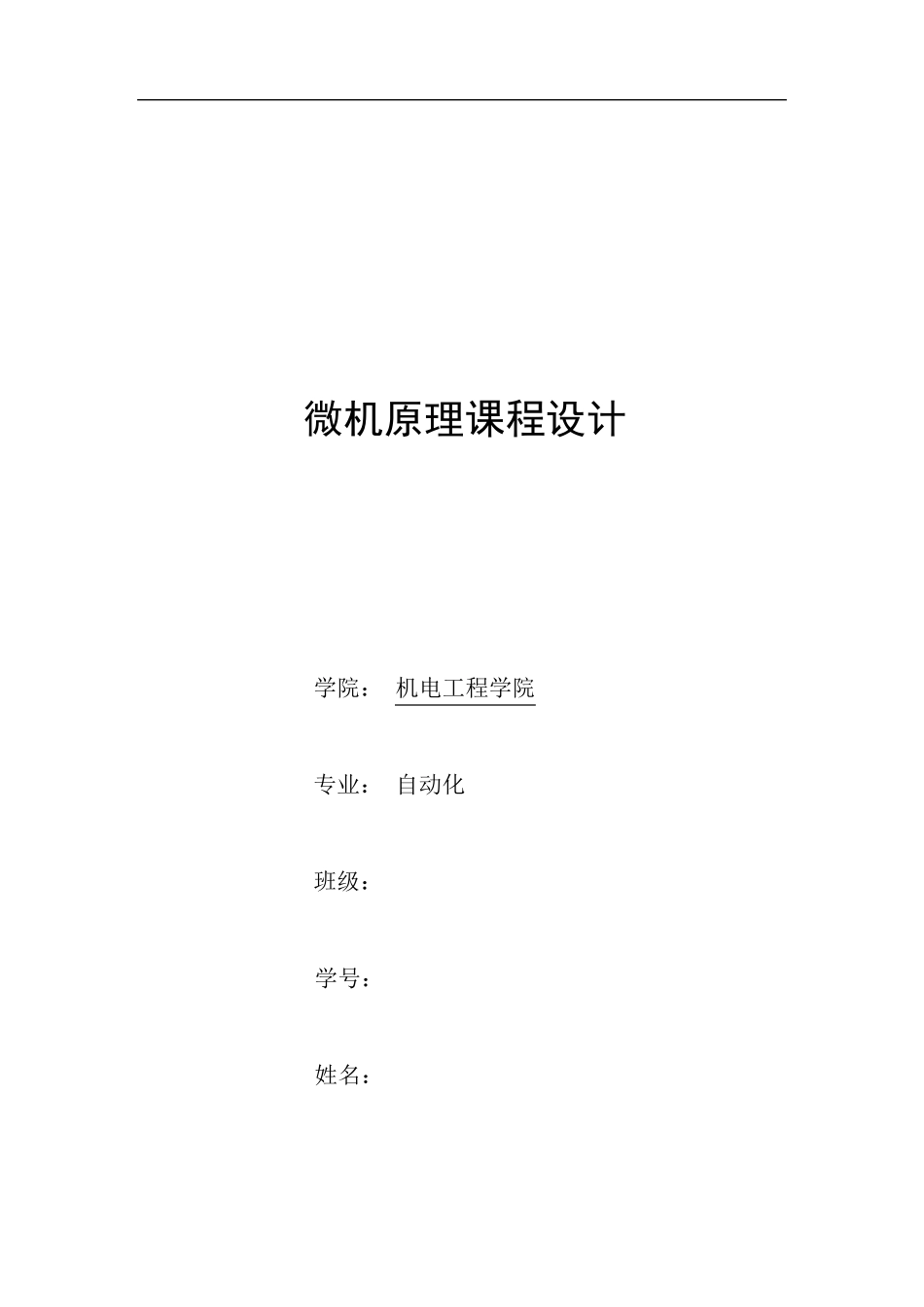

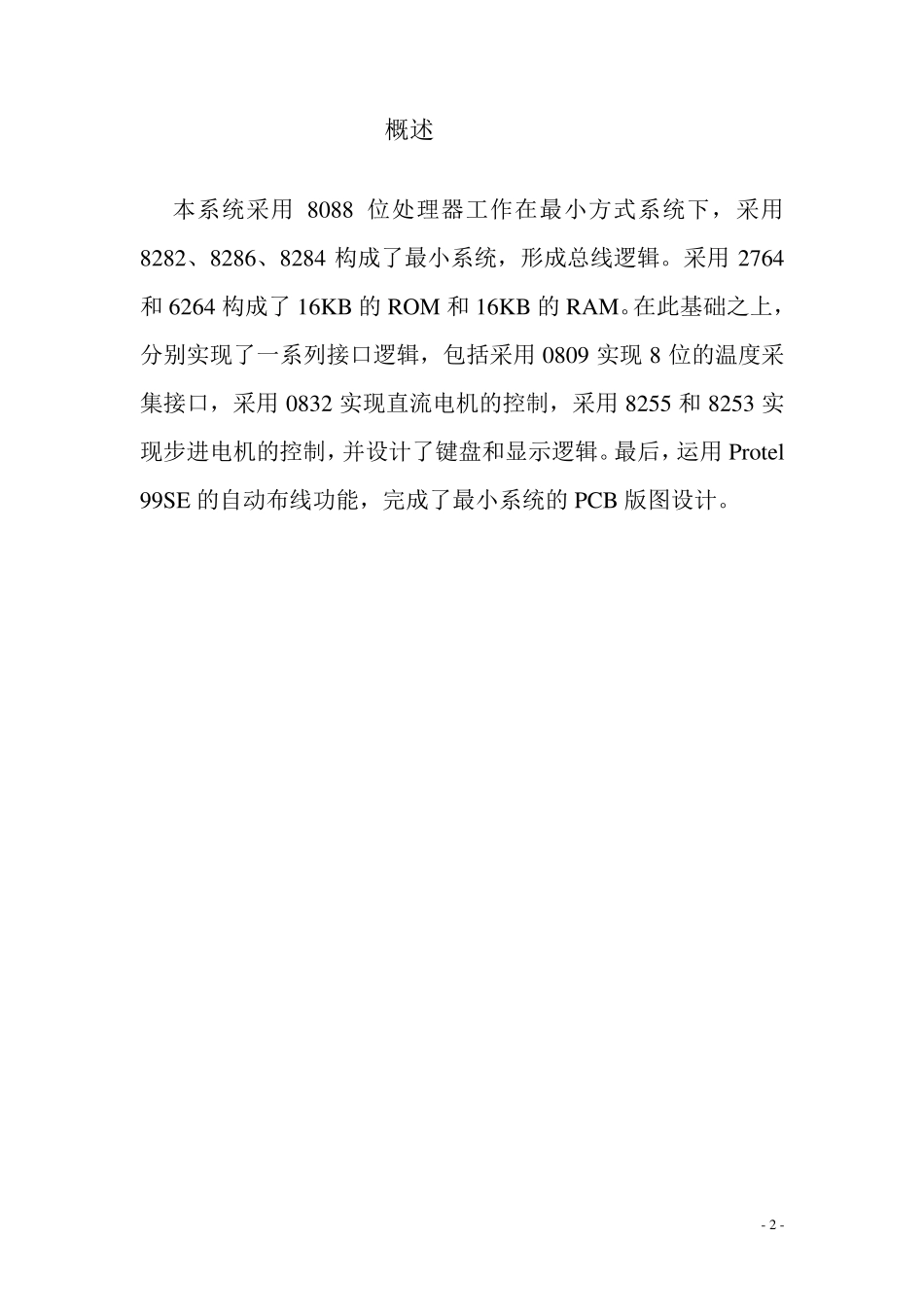

微机原理课程设计 学院： 机电工程学院 专业： 自动化 班级： 学号： 姓名： - 1 - 目录 一 电路总体设计………………………………………………………2 二 电路各部分原理图设计……………………………………………4 2.1 8088 最小方式系统………………………………………… 4 2.2 存储器的设计……………………………………………… 6 2.3 8 位 AD 变换接口电路……………………………………… 8 2.4 8 位 DA 变换接口驱动直流电机…………………………… 11 2.5 步进电机控制电路……………………………………………14 2.6 键盘和显示电路………………………………………………16 三 最小系统 PCB 版图设计……………………………………………18 四 总结…………………………………………………………………18 - 2 - 概述 本系统采用8088 位处理器工作在最小方式系统下，采用8282、8286、8284 构成了最小系统，形成总线逻辑。采用2764和 6264 构成了 16KB 的 ROM 和 16KB 的 RAM。在此基础之上，分别实现了一系列接口逻辑，包括采用0809 实现 8 位的温度采集接口，采用0832 实现直流电机的控制，采用8255 和 8253 实现步进电机的控制，并设计了键盘和显示逻辑。最后，运用Protel 99SE 的自动布线功能，完成了最小系统的 PCB 版图设计。 - 3 - 一 电路总体设计 一、课程设计的要求 本系统完成的功能如下： （1）用8088 构成最小系统 （2）用0809 组成8 位温度AD 变换接口电路 （3）用0832 组成8 位DA 变换接口电路驱动直流电机 （4）用8255 和8253 组成步进电机控制电路 （5）键盘与显示功能 二、系统的总体组成 下面给出了系统的总体框图如下： 1 处理器芯片选用8088，当8088 的MN/MX引脚接+5V电压时，8088 工作在最小方式下。 ① 时钟发生器采用8284A 芯片 ② 主微处理器CPU 选用8088 芯片 ③ 总线锁存器采用74LS373，用ALE 的下降沿锁存。由于 8088 中地址线有 20 条，所以地址锁存要三个 8282。 - 4 - ④ 数据收发器用来对数据进行缓冲和驱动，并控制数据发送和接收方向，向CPU传送IO 的数据或向IO 传送CPU 提供的数据。同样由于8088 中数据线只有8 条，所以数据收发器只要一个8286 就可以了。 ⑤ 地址译码器采用74LS138，用地址线的高三位（即A19、A18、A17 三位）。译码输出Y0-Y7，共可以控制8 个I/O ...
