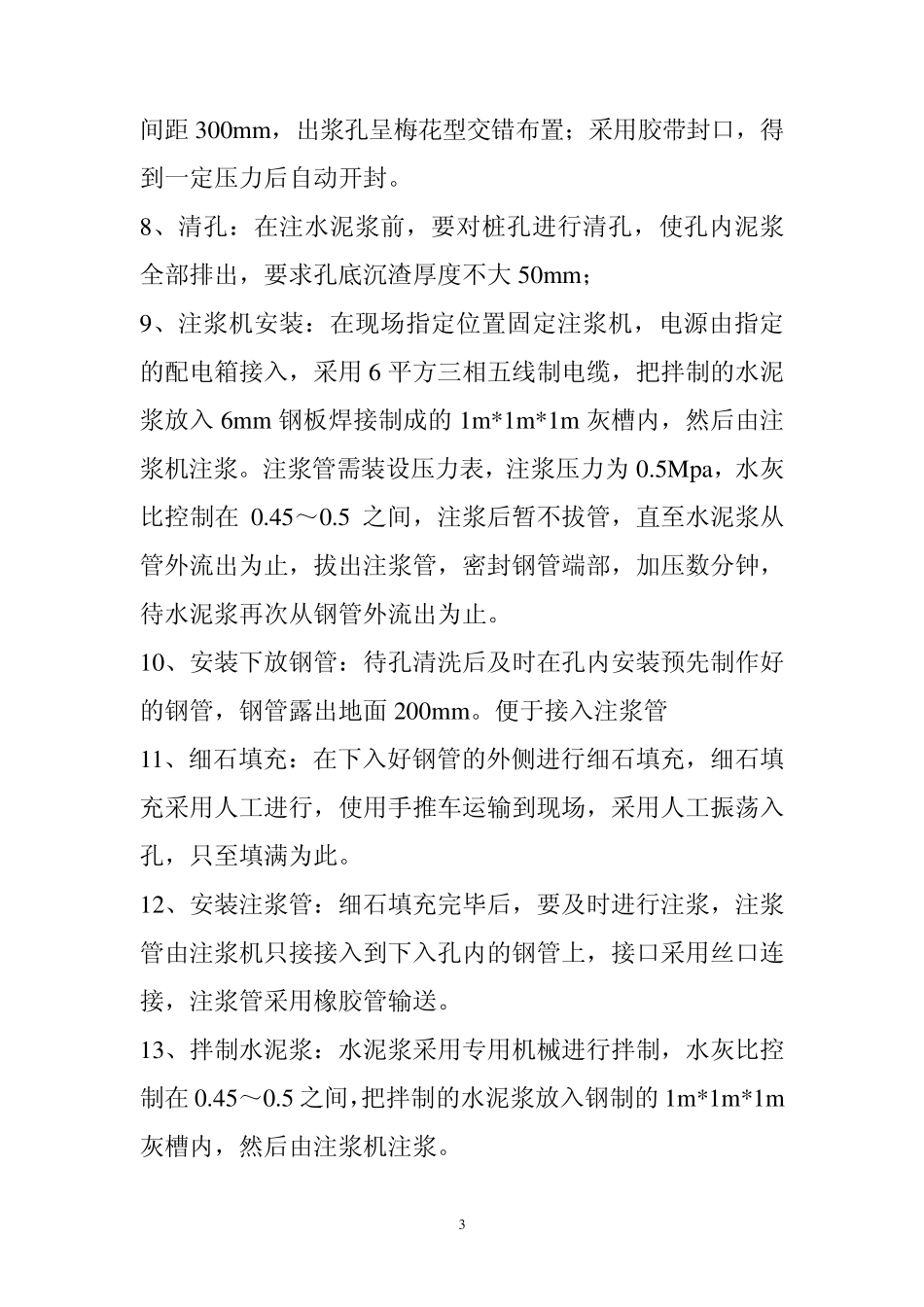

微型桩施工工艺 工程名称： 一、施工准备： 1、设备：反循环钻机、配电箱、套丝机、台式电钻、角向抛光机、电焊机、切割机、灰浆搅拌机、高压注浆泵、高压注浆管，橡胶水管、25m2电缆、钢制泥浆槽、手推车等施工机具一套。 2、材料：P.032.5水泥、48mm×3.8mm钢管、Φ 12钢筋、电焊条、劳动保护用品、5mm-10mm碎石。 3、施工人员：技术员 2人、测量员 2人、质检员 1人、技工8人、普工10人。 二、施工工艺：（工艺流程） 平整场地---注浆钢管制作焊接---测量放线---孔距定位---机械开挖循环集水坑、水沟和水坑----钻孔机就位钻孔（每2m 接钻杆一次）---清洗钻孔---注浆机安装---安装下放钢管---细石填充---安装注浆管----拌制水泥浆---注水泥浆---二次加压注浆---三次加压注浆只至上口翻浆。 1、50型铲车平整场地；根据设计要求放出基坑边线及定出桩位，使用Φ 100洛阳铲对施工区域每隔 5米进行探测；在确定地下无障碍物时开挖泥浆坑放水准备；安装钻机进行成孔作业；待施工完毕后泥浆外运至施工区域外，检查并保护 2 成桩。 2、注浆钢管制作焊接：根据施工方案要求的深度进行下料，对于超过 6m 的进行加强焊接。 3、测量放线：根据设计要求的间距、排距及设计提供的标高进行测量放线。 4、孔距定位：根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位； 5、微型桩定位：微型桩定位后采用人工开挖循环集水坑、水沟和水坑：因本工艺采用湿成孔，每间隔 3m需要开挖1m *1m *1m 的循环水池；水沟长度为微型桩设计长度端部加2m ，深度为 0.5m ，宽度为外排微型桩加 1m （即：2.7m ）；根据微型桩定位，在成孔位置上安装钻孔机底盘，采用长度1m ，6 根直径 20 钢筋地锚固定，确保其稳定。 6、就位钻孔：将钻孔机安放在指定位置，安放水平，防止倾斜；将钻杆抬至钻机旁，水管与钻杆接在一起，启动钻机与水管，慢慢钻进；每进深 2m ,需要接一次钻杆，只至得到设计有效深度。 7、钻孔：钻孔前按设计方案要求将钢管接长，搭接部位要用套筒搭接焊，套筒高度不小于钢管直径两倍，套筒壁厚不小于钢管壁厚，在套筒周边焊接，焊缝应饱满，并应检查钢管的垂直度，焊工必须有焊工证，施焊前应试焊；端部采用6m m 钢板封闭，并在下部 4～6 米上钻出浆口，直径 10m m ， 3 间距300mm，出浆孔呈梅花型交错布置；采用胶带封口，得到一定压力后自动开封。 8、清孔：在注水泥浆前，要对桩孔进行清孔，使孔内泥浆...
