微机原理实验之分支程序、循环程序设计

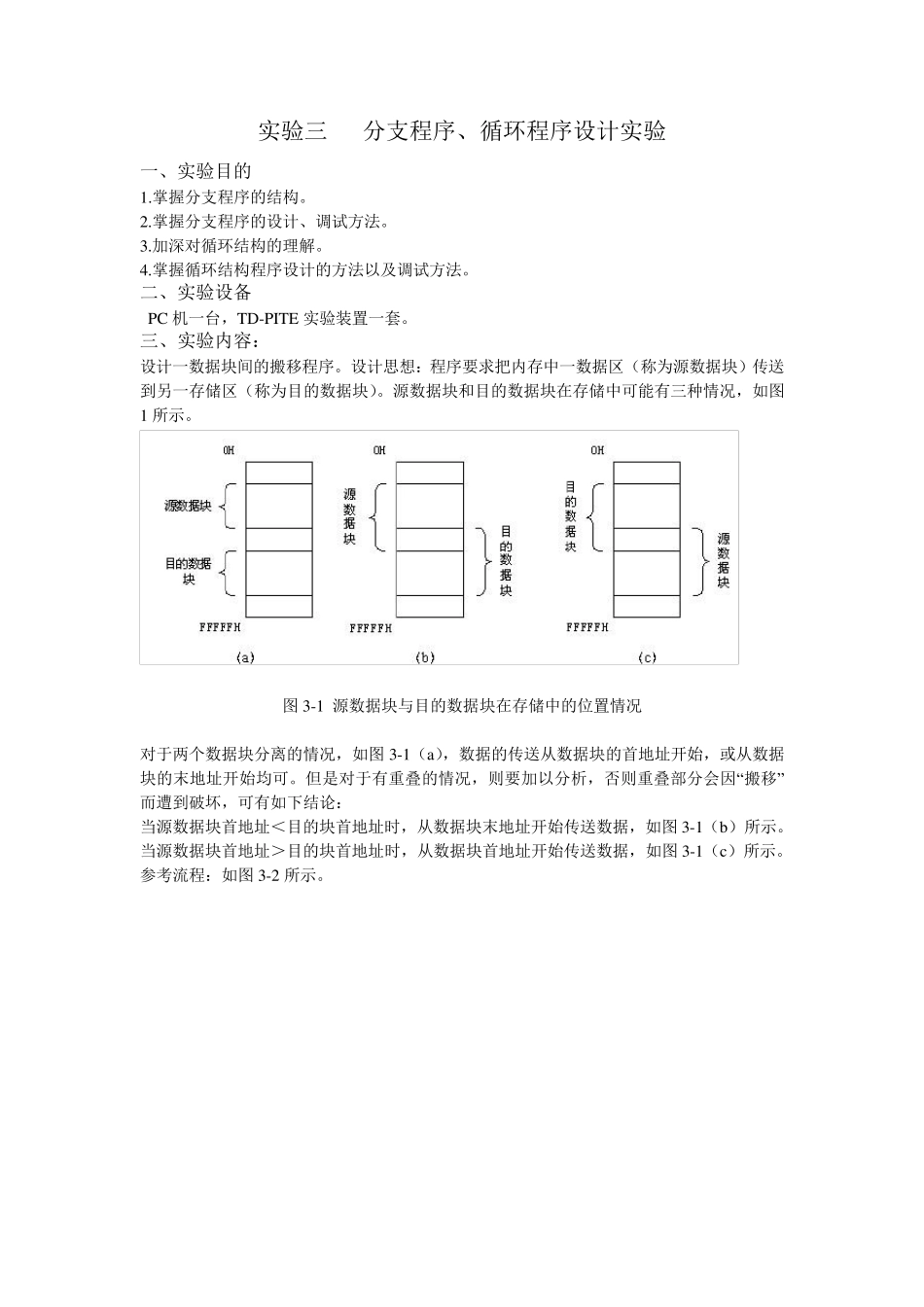

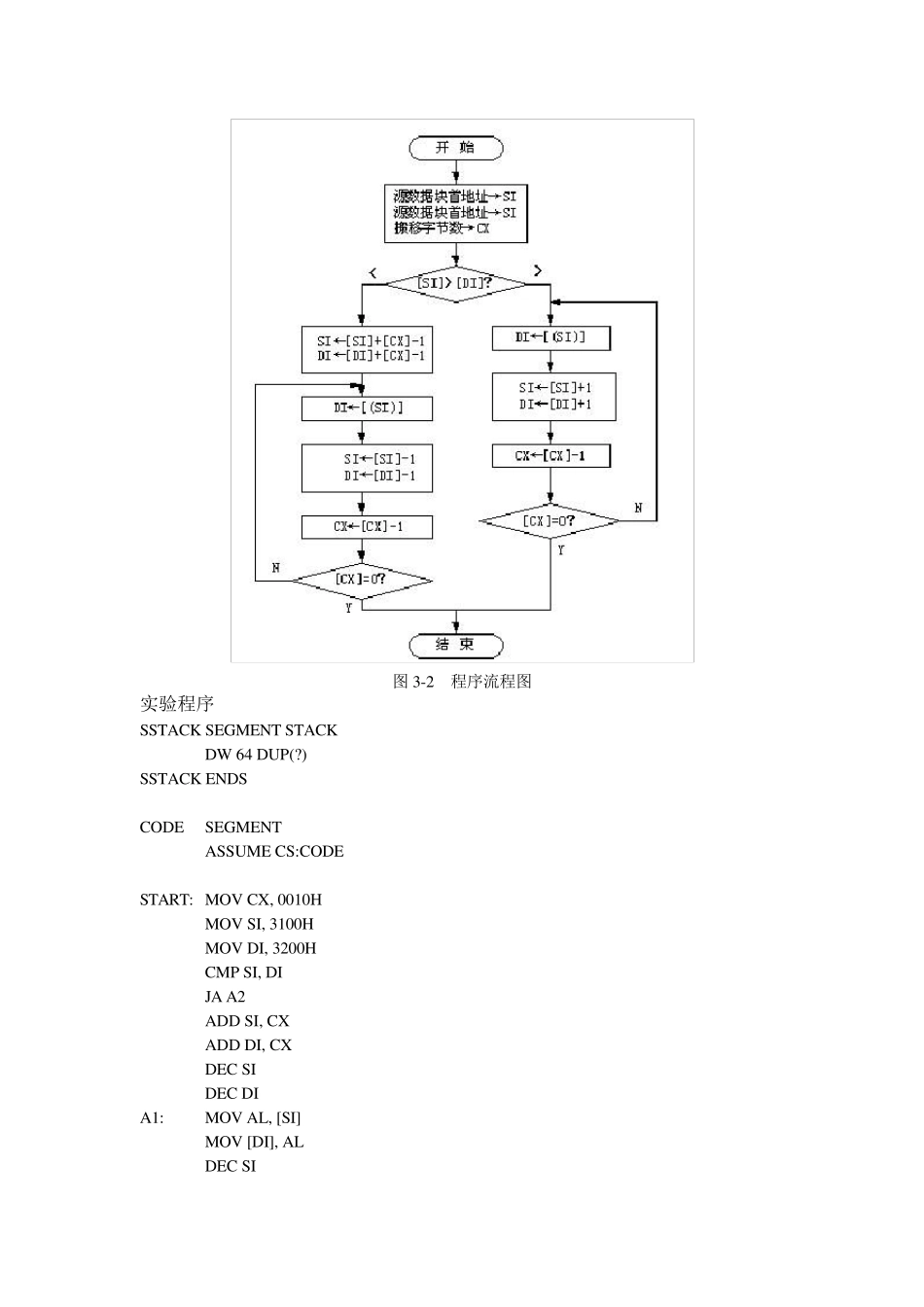

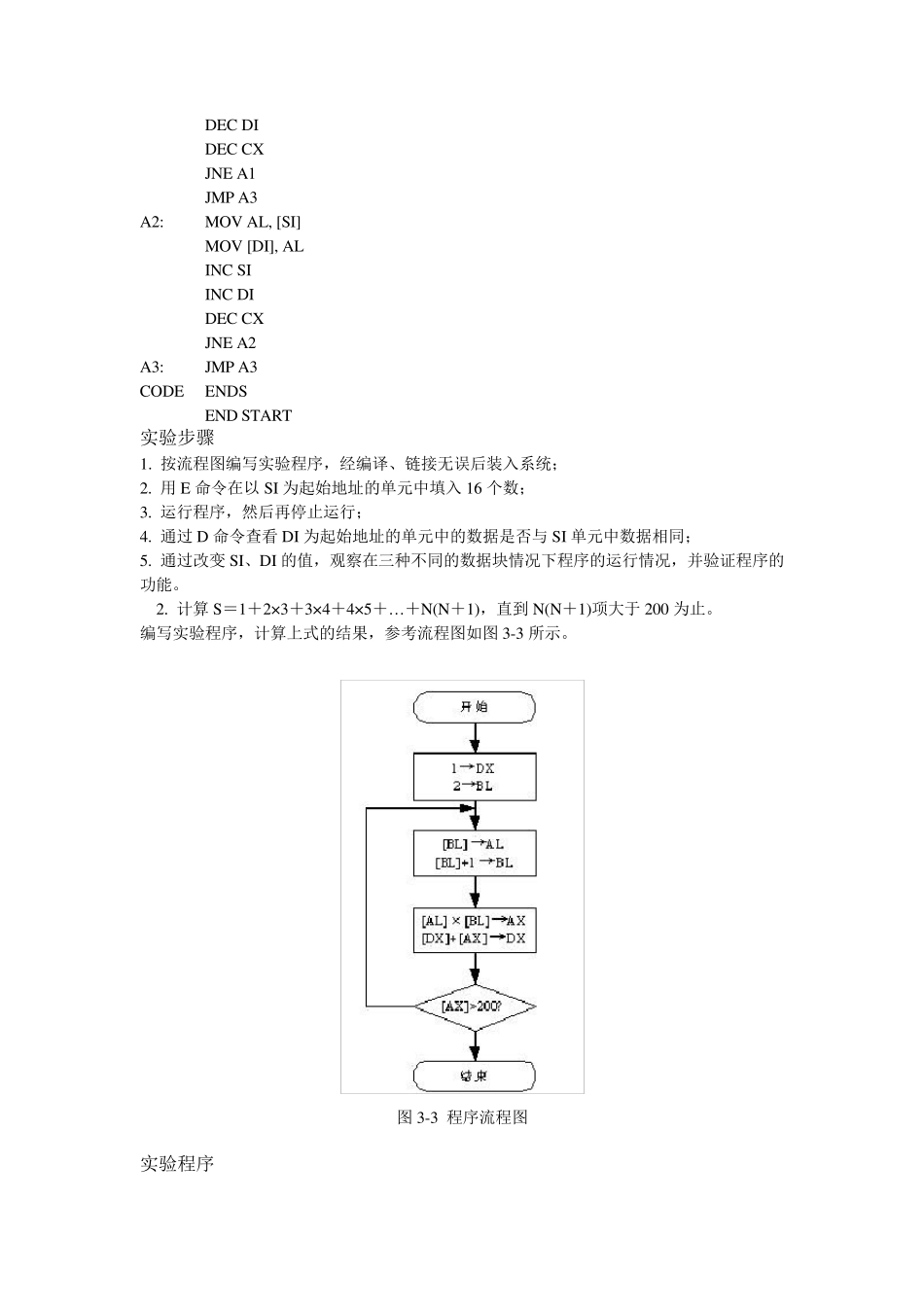

实验三 分支程序、循环程序设计实验 一、实验目的 1.掌握分支程序的结构。 2.掌握分支程序的设计、调试方法。 3.加深对循环结构的理解。 4.掌握循环结构程序设计的方法以及调试方法。 二、实验设备 PC 机一台，TD-PITE 实验装置一套。 三、实验内容： 设计一数据块间的搬移程序。设计思想：程序要求把内存中一数据区（称为源数据块）传送到另一存储区（称为目的数据块）。源数据块和目的数据块在存储中可能有三种情况，如图1 所示。 图 3-1 源数据块与目的数据块在存储中的位置情况 对于两个数据块分离的情况，如图 3-1（a），数据的传送从数据块的首地址开始，或从数据块的末地址开始均可。但是对于有重叠的情况，则要加以分析，否则重叠部分会因“搬移”而遭到破坏，可有如下结论： 当源数据块首地址＜目的块首地址时，从数据块末地址开始传送数据，如图 3-1（b）所示。 当源数据块首地址＞目的块首地址时，从数据块首地址开始传送数据，如图 3-1（c）所示。 参考流程：如图 3-2 所示。 图 3-2 程序流程图 实验程序 SSTACK SEGMENT STACK DW 64 DUP(?) SSTACK ENDS CODE SEGMENT ASSUME CS:CODE START: MOV CX, 0010H MOV SI, 3100H MOV DI, 3200H CMP SI, DI JA A2 ADD SI, CX ADD DI, CX DEC SI DEC DI A1: MOV AL, [SI] MOV [DI], AL DEC SI DEC DI DEC CX JNE A1 JMP A3 A2: MOV AL, [SI] MOV [DI], AL INC SI INC DI DEC CX JNE A2 A3: JMP A3 CODE ENDS END START 实验步骤 1. 按流程图编写实验程序，经编译、链接无误后装入系统； 2. 用 E 命令在以 SI 为起始地址的单元中填入 16 个数； 3. 运行程序，然后再停止运行； 4. 通过 D 命令查看 DI 为起始地址的单元中的数据是否与 SI 单元中数据相同； 5. 通过改变 SI、DI 的值，观察在三种不同的数据块情况下程序的运行情况，并验证程序的功能。 2. 计算 S＝1＋2× 3＋3× 4＋4× 5＋…＋N(N＋1)，直到 N(N＋1)项大于 200 为止。 编写实验程序，计算上式的结果，参考流程图如图3-3 所示。 图3-3 程序流程图 实验程序 SSTACK SEGMENT STACK DW 64 DUP(?) SSTACK ENDS CODE SEGMENT ASSUME CS:CODE START: MOV DX,0001H MOV BL,02H A1: MOV AL,BL INC BL MUL BL ADD DX,AX ;结果存于DX中 CMP AX,00C8H ;判...
