微机继电保护综合测试仪装置说明书

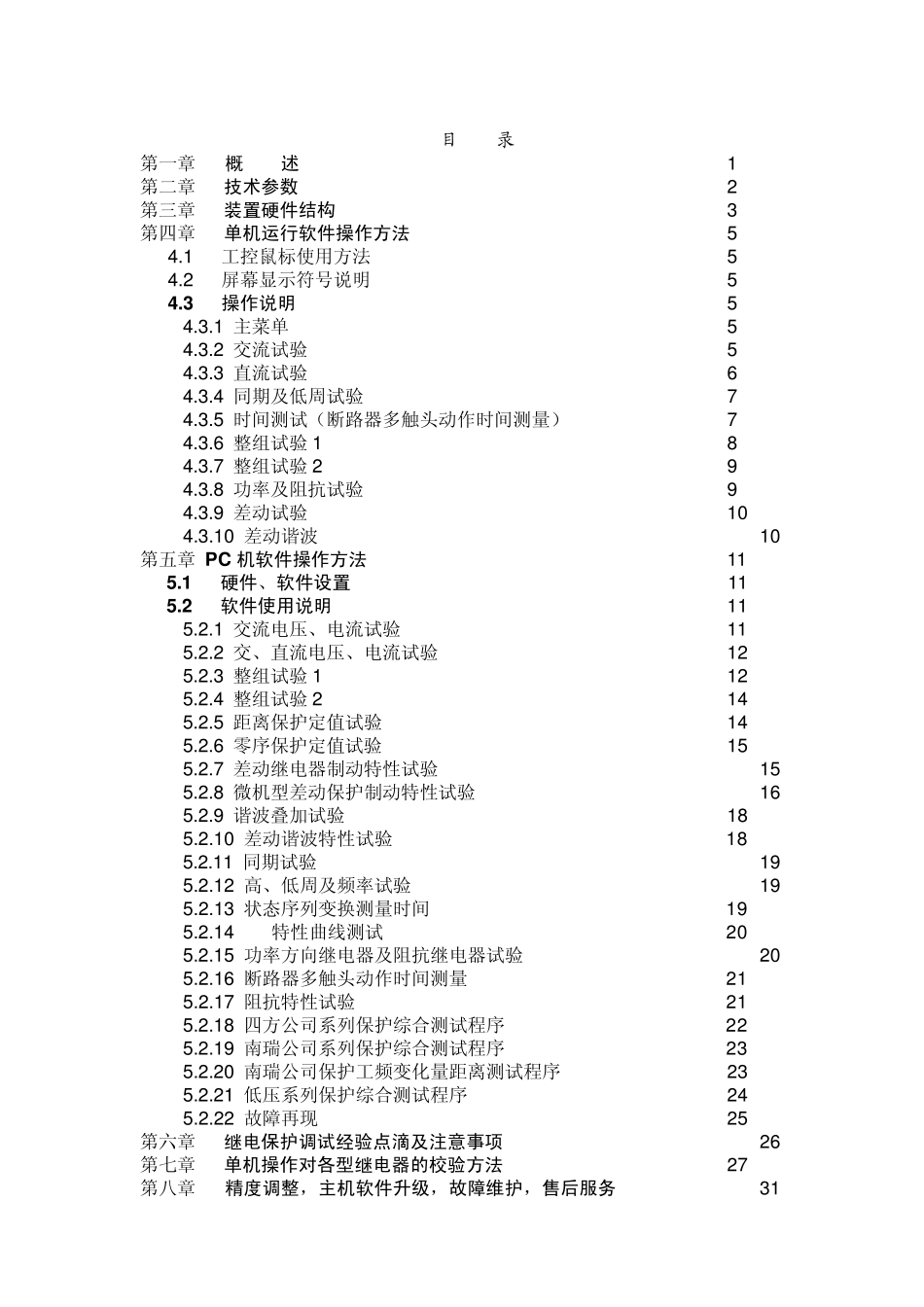

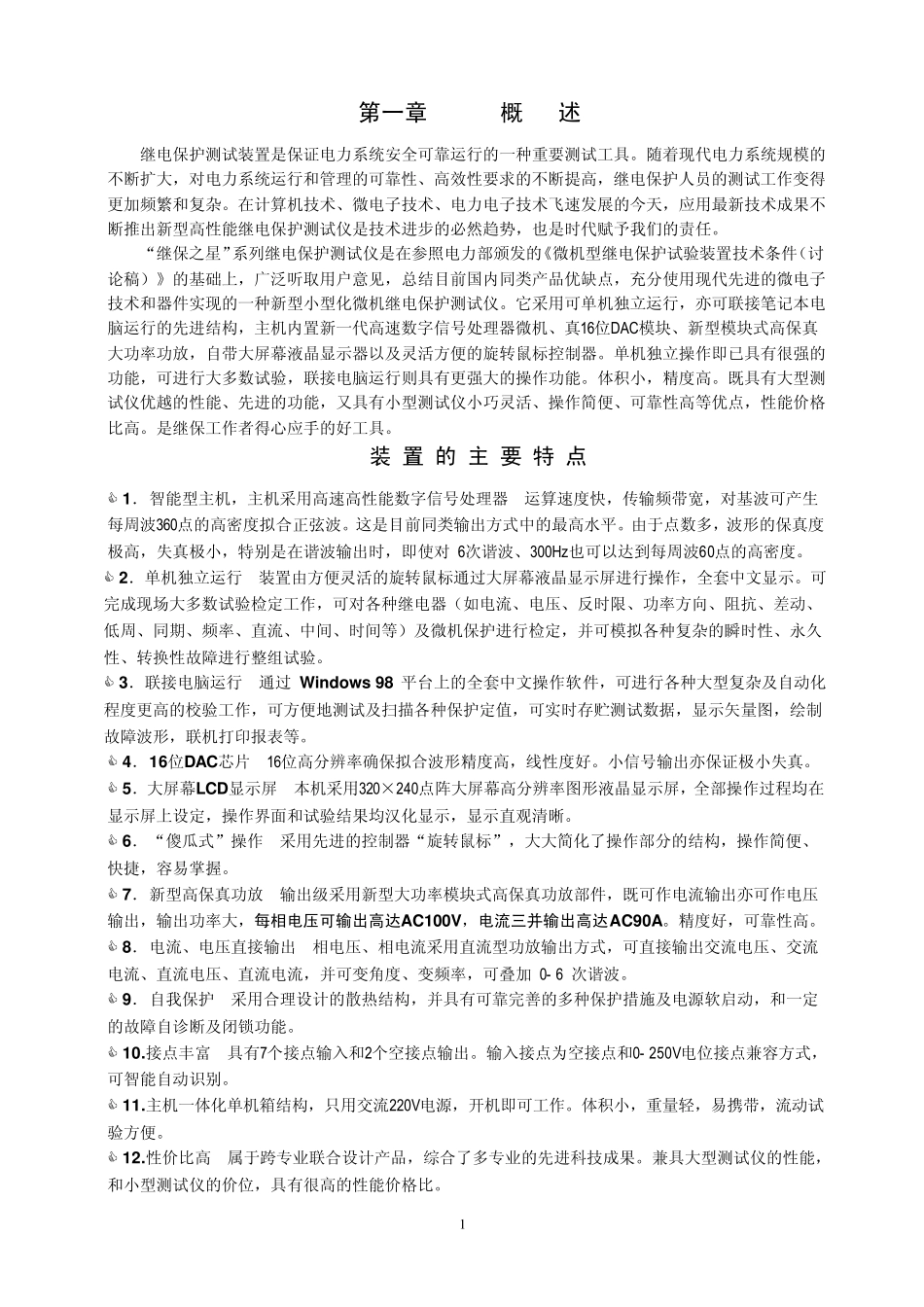

目 录 第一章 概 述 1 第二章 技术参数 2 第三章 装置硬件结构 3 第四章 单机运行软件操作方法 5 4 .1 工控鼠标使用方法 5 4 .2 屏幕显示符号说明 5 4.3 操作说明 5 4 .3 .1 主菜单 5 4 .3 .2 交流试验 5 4 .3 .3 直流试验 6 4 .3 .4 同期及低周试验 7 4 .3 .5 时间测试（断路器多触头动作时间测量） 7 4 .3 .6 整组试验1 8 4 .3 .7 整组试验2 9 4 .3 .8 功率及阻抗试验 9 4 .3 .9 差动试验 1 0 4 .3 .1 0 差动谐波 1 0 第五章 PC 机软件操作方法 1 1 5.1 硬件、软件设置 1 1 5.2 软件使用说明 1 1 5 .2 .1 交流电压、电流试验 1 1 5 .2 .2 交、直流电压、电流试验 1 2 5 .2 .3 整组试验1 1 2 5 .2 .4 整组试验2 1 4 5 .2 .5 距离保护定值试验 1 4 5 .2 .6 零序保护定值试验 1 5 5 .2 .7 差动继电器制动特性试验 1 5 5 .2 .8 微机型差动保护制动特性试验 1 6 5 .2 .9 谐波叠加试验 1 8 5 .2 .1 0 差动谐波特性试验 1 8 5 .2 .1 1 同期试验 1 9 5 .2 .1 2 高、低周及频率试验 1 9 5 .2 .1 3 状态序列变换测量时间 1 9 5 .2 .1 4 I-t特性曲线测试 2 0 5 .2 .1 5 功率方向继电器及阻抗继电器试验 2 0 5 .2 .1 6 断路器多触头动作时间测量 2 1 5 .2 .1 7 阻抗特性试验 2 1 5 .2 .1 8 四方公司系列保护综合测试程序 2 2 5 .2 .1 9 南瑞公司系列保护综合测试程序 2 3 5 .2 .2 0 南瑞公司保护工频变化量距离测试程序 2 3 5 .2 .2 1 低压系列保护综合测试程序 2 4 5 .2 .2 2 故障再现 2 5 第六章 继电保护调试经验点滴及注意事项 2 6 第七章 单机操作对各型继电器的校验方法 2 7 第八章 精度调整，主机软件升级，故障维护，售后服务 3 1 1 第一章 概 述 继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。 “继保之星”系列继电保护测试仪是在参照电力部颁发的《微机型继电...
