微波式干燥机

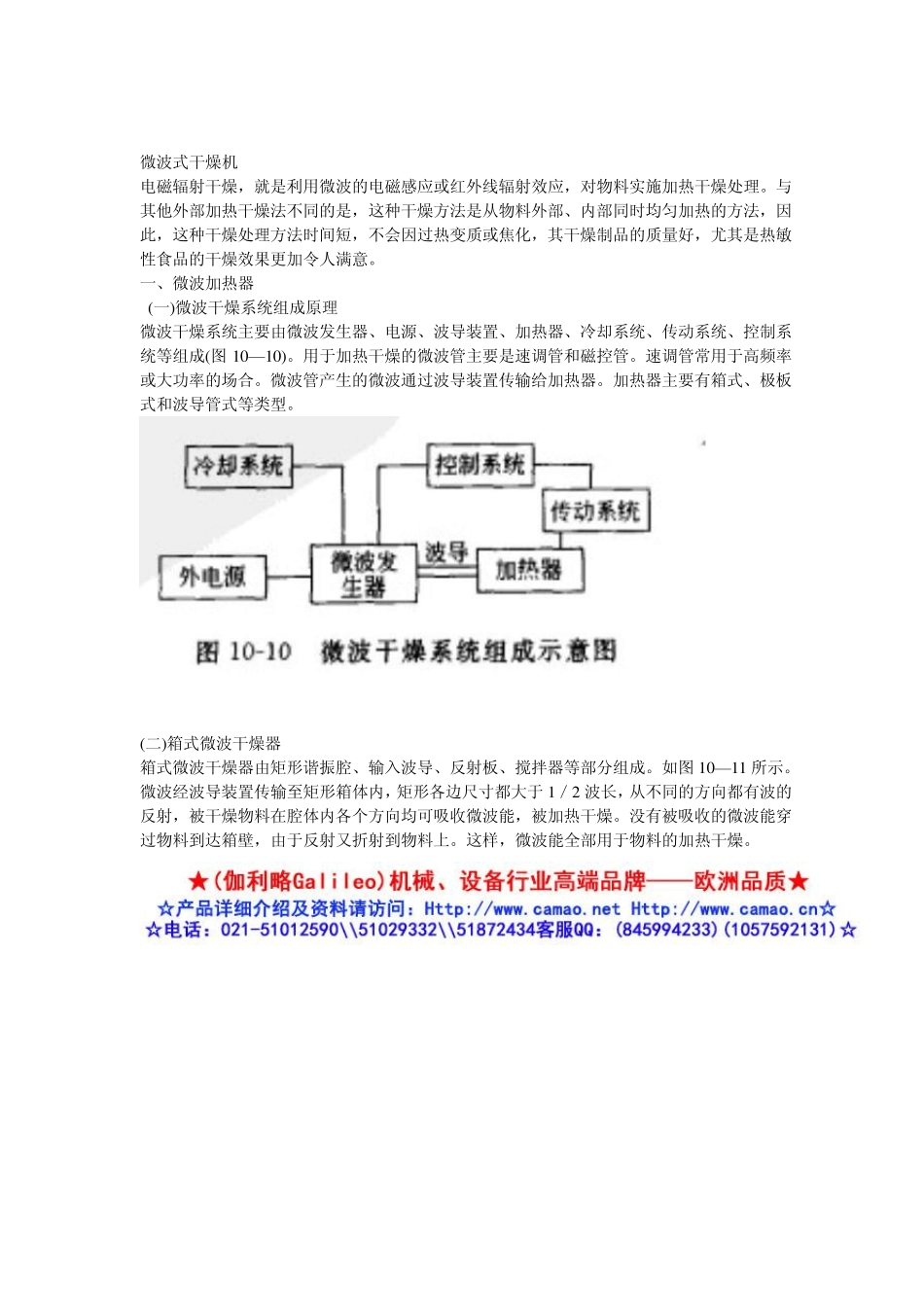

微波式干燥机 电磁辐射干燥，就是利用微波的电磁感应或红外线辐射效应，对物料实施加热干燥处理。与其他外部加热干燥法不同的是，这种干燥方法是从物料外部、内部同时均匀加热的方法，因此，这种干燥处理方法时间短，不会因过热变质或焦化，其干燥制品的质量好，尤其是热敏性食品的干燥效果更加令人满意。 一、微波加热器 (一)微波干燥系统组成原理 微波干燥系统主要由微波发生器、电源、波导装置、加热器、冷却系统、传动系统、控制系统等组成(图 1 0 —1 0 )。用于加热干燥的微波管主要是速调管和磁控管。速调管常用于高频率或大功率的场合。微波管产生的微波通过波导装置传输给加热器。加热器主要有箱式、极板式和波导管式等类型。 (二)箱式微波干燥器 箱式微波干燥器由矩形谐振腔、输入波导、反射板、搅拌器等部分组成。如图 1 0 —11 所示。微波经波导装置传输至矩形箱体内，矩形各边尺寸都大于 1 ／2 波长，从不同的方向都有波的反射，被干燥物料在腔体内各个方向均可吸收微波能，被加热干燥。没有被吸收的微波能穿过物料到达箱壁，由于反射又折射到物料上。这样，微波能全部用于物料的加热干燥。 二、红外线辐射加热器 红外辐射加热器是将电能或热能转变成红外辐射能，实现高效加热与干燥。从供热方式来分有直热式和旁热式两种。 (1 )直热式辐射器 是指电热辐射元件既是发热元件又是热辐射体，通常将远红外辐射涂层直接涂在电阻线、电阻片、电阻网、金属氧化物电热层或硅碳棒上，形状上制成灯式、管式、板式及其他异形等式样。直热式器件升温快、重量轻，多用于快速或大面积供热。 在直热式辐射器中，电阻带式辐射器的应用范围最广，这种辐射器是以铁铬铝合金电阻带或铬镍合金电阻带为电热基体，在其表面喷涂烧结铁锰酸稀土钙或其他高发射率涂料而制成。电阻带热情性小、升温快，适合于中低温加热干燥，寿命长，维修方便。在使用电阻带式辐射器时，可以选配反射集光装置以加强干燥效果。 (2 )旁热式辐射器 是指由外部供热给辐射体而产生红外辐射，其能源可借助电、煤气、蒸汽、燃气等。辐射器升温慢、体积大，生产工艺成熟、使用方便，可借助各种能源，做成各种形状，且寿命长，故仍广泛应用。 旁热式辐射器有灯式、管式、板式等多种。板式远红外线辐射器是将电阻线夹在碳化硅板或石英砂板的沟槽中间，在碳化硅板或石英砂板的外表面涂覆有一层远红外涂料，当电阻线通电加热至一定温度后，即能在板表面发出远红...
