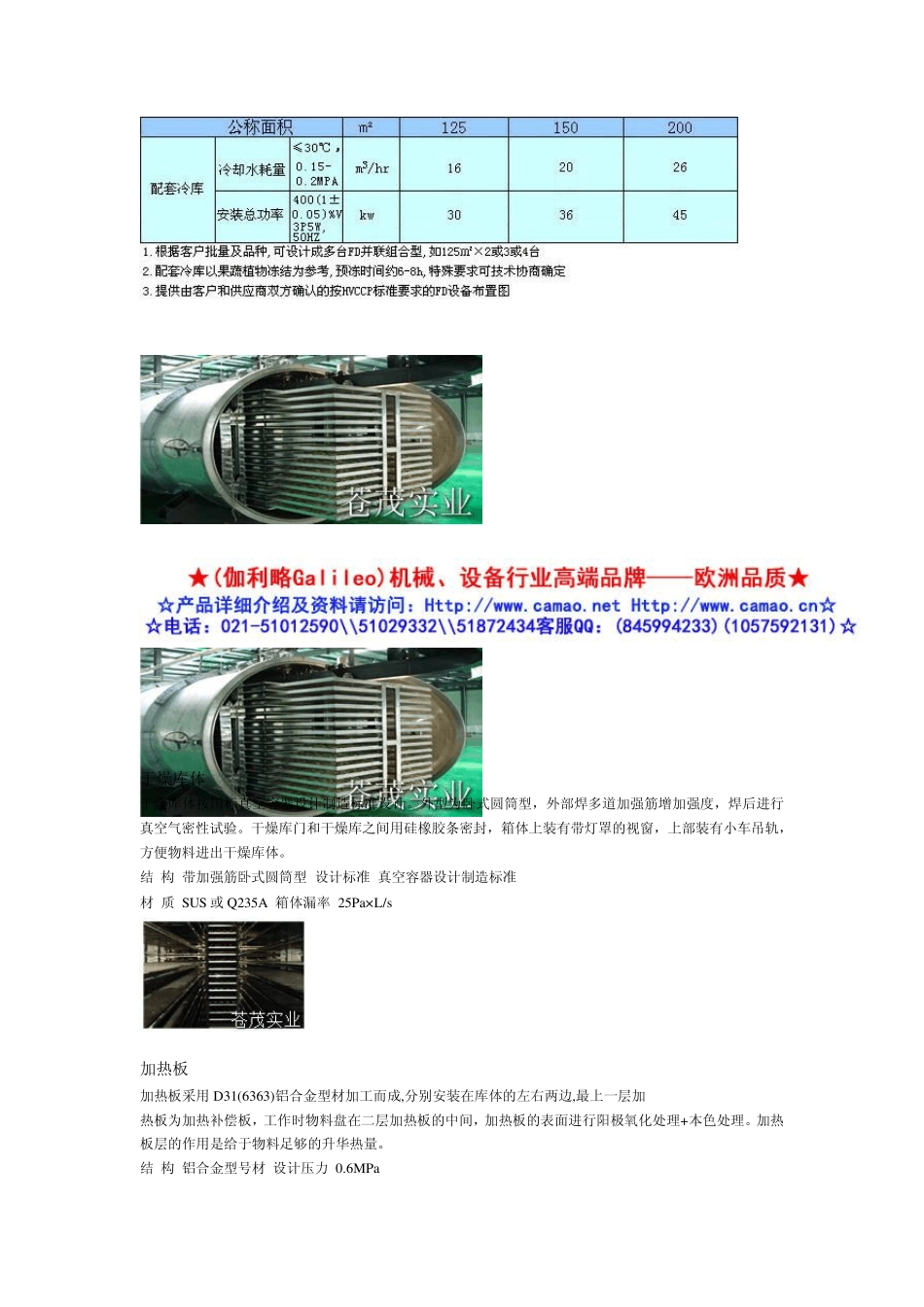

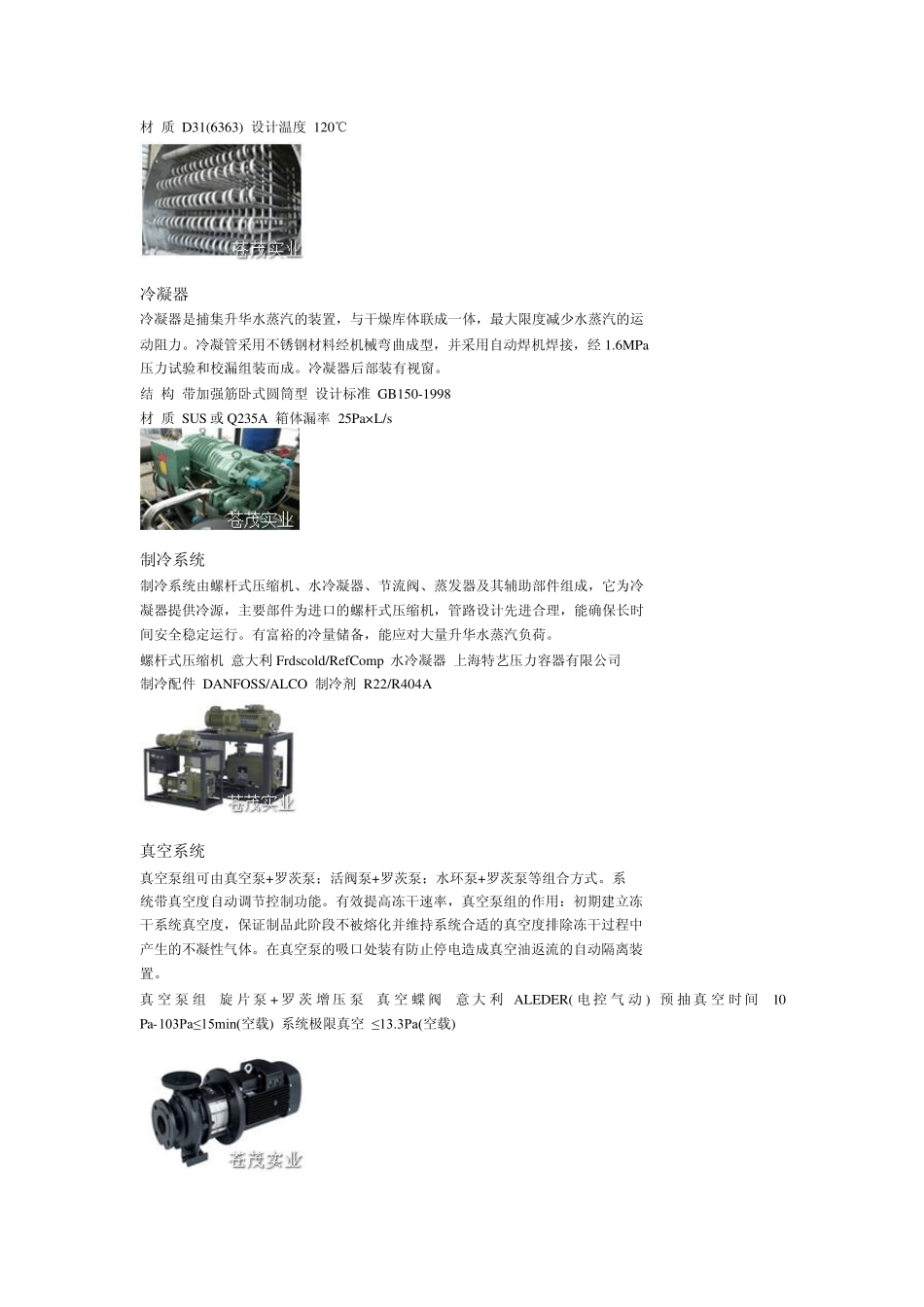

◎微 波 真 空 冷冻干燥 放入工作室，利用余热使大部分混合二甲苯气体挥发出来。预热过程中绝对不能给加热器加热。 3 .在预热过程中利用抽气管道将这些气体直接抽出户外，时间半小时。或半小时以后打开箱门释放已挥发的混合二甲苯气体。 4 .给加热器送电，监视控温仪表的升温过程直至工艺规定的温度得到稳定。 干燥库体 干燥库体按国标真空容器设计制造标准设计。外型为卧式圆筒型，外部焊多道加强筋增加强度，焊后进行真空气密性试验。干燥库门和干燥库之间用硅橡胶条密封，箱体上装有带灯罩的视窗，上部装有小车吊轨，方便物料进出干燥库体。 结 构 带加强筋卧式圆筒型 设计标准 真空容器设计制造标准 材 质 SUS 或 Q235A 箱体漏率 25Pa× L/s 加热板 加热板采用 D31(6363)铝合金型材加工而成,分别安装在库体的左右两边,最上一层加 热板为加热补偿板，工作时物料盘在二层加热板的中间，加热板的表面进行阳极氧化处理+本色处理。加热板层的作用是给于物料足够的升华热量。 结 构 铝合金型号材 设计压力 0.6MPa 材 质 D31(6363) 设计温度 120℃ 冷凝器 冷凝器是捕集升华水蒸汽的装置，与干燥库体联成一体，最大限度减少水蒸汽的运 动阻力。冷凝管采用不锈钢材料经机械弯曲成型，并采用自动焊机焊接，经 1.6MPa 压力试验和校漏组装而成。冷凝器后部装有视窗。 结 构 带加强筋卧式圆筒型 设计标准 GB150-1998 材 质 SUS 或 Q235A 箱体漏率 25Pa× L/s 制冷系统 制冷系统由螺杆式压缩机、水冷凝器、节流阀、蒸发器及其辅助部件组成，它为冷 凝器提供冷源，主要部件为进口的螺杆式压缩机，管路设计先进合理，能确保长时 间安全稳定运行。有富裕的冷量储备，能应对大量升华水蒸汽负荷。 螺杆式压缩机 意大利 Frdscold/RefComp 水冷凝器 上海特艺压力容器有限公司 制冷配件 DANFOSS/ALCO 制冷剂 R22/R404A 真空系统 真空泵组可由真空泵+罗茨泵；活阀泵+罗茨泵；水环泵+罗茨泵等组合方式。系 统带真空度自动调节控制功能。有效提高冻干速率，真空泵组的作用：初期建立冻 干系统真空度，保证制品此阶段不被熔化并维持系统合适的真空度排除冻干过程中 产生的不凝性气体。在真空泵的吸口处装有防止停电造成真空油返流的自动隔离装 置。 真 空 泵 组 旋 片 泵 + 罗 茨 增 压 泵 真 空 蝶 阀 意 大 利 ALEDER( 电 控 气 动 ) 预 抽 真 空 时 间 ...
