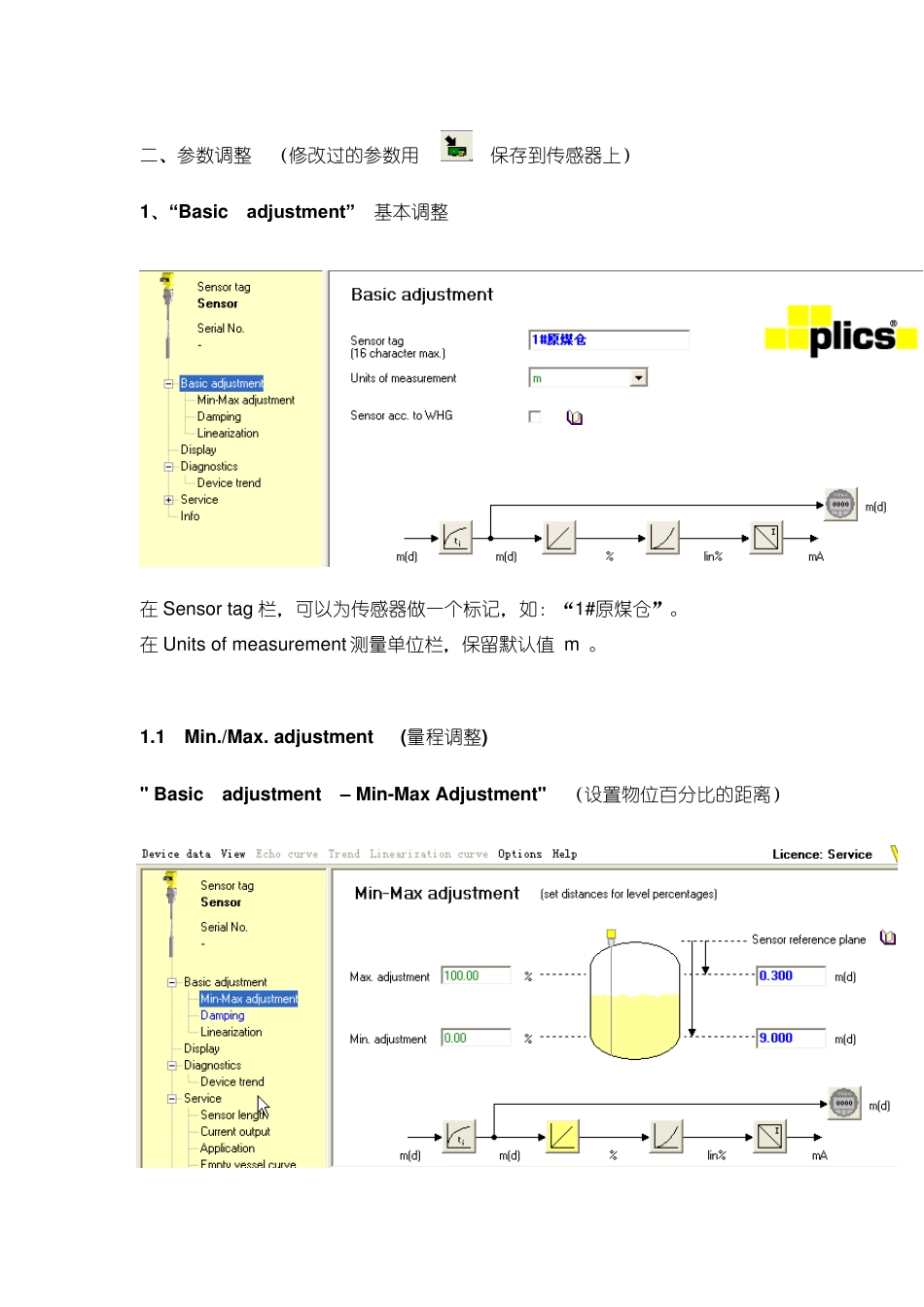

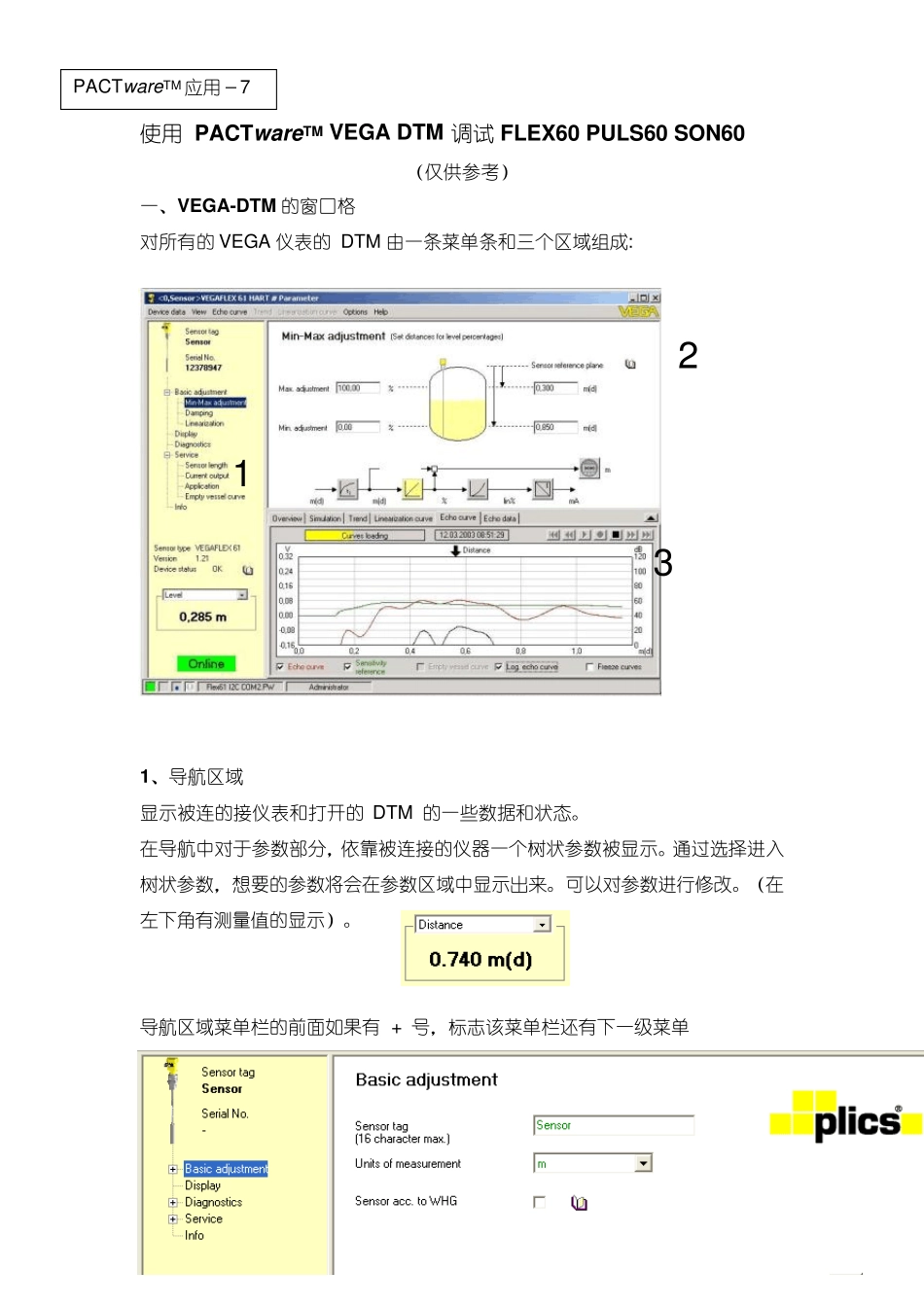

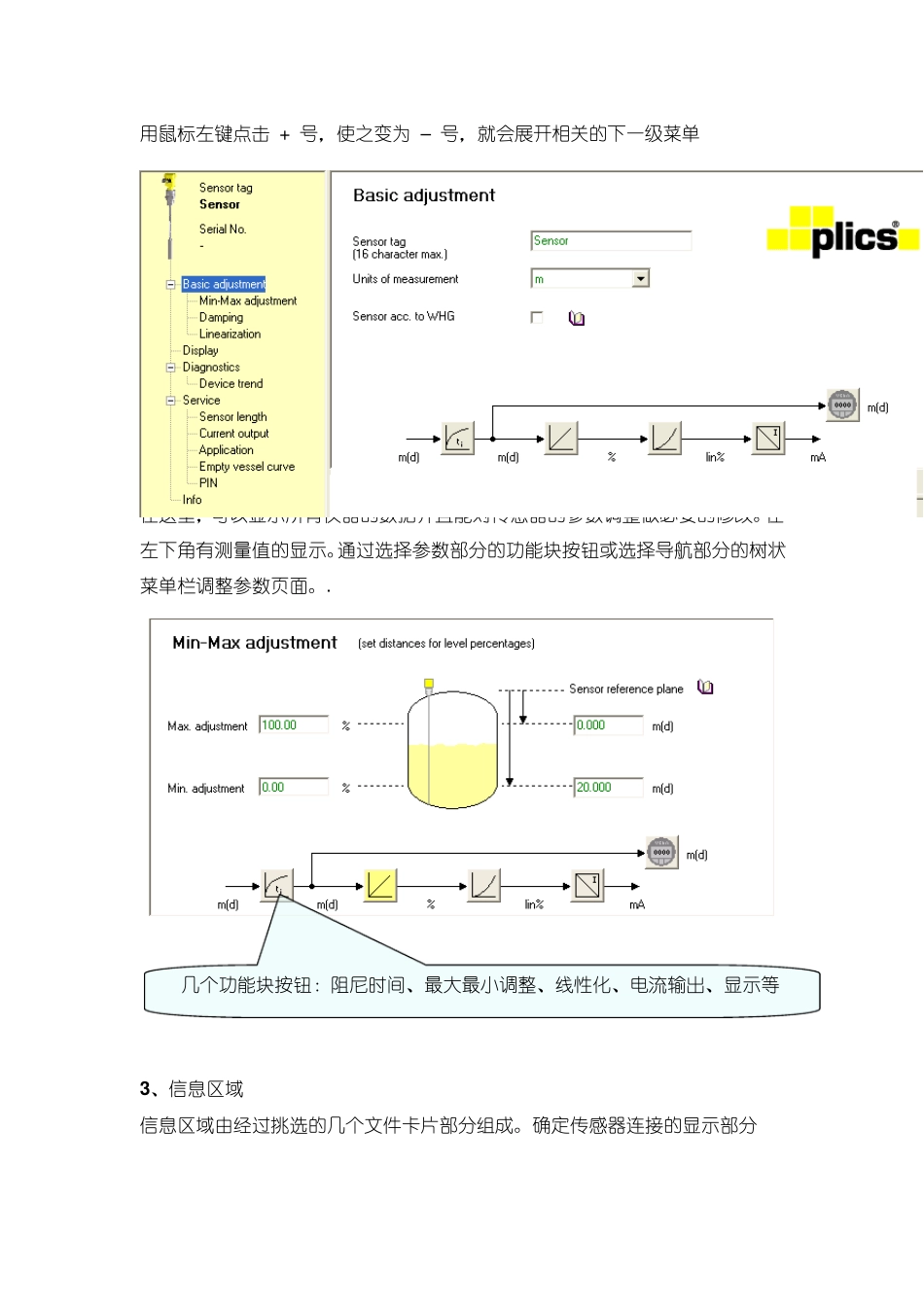

使用 PACTw areTM VEGA DTM 调试FLEX60 PULS60 SON60 （仅供参考） 一、VEGA-DTM 的窗口格 对所有的 VEGA 仪表的 DTM 由一条菜单条和三个区域组成: 1、导航区域 显示被连的接仪表和打开的 DTM 的一些数据和状态。 在导航中对于参数部分，依靠被连接的仪器一个树状参数被显示。通过选择进入树状参数，想要的参数将会在参数区域中显示出来。可以对参数进行修改。（在左下角有测量值的显示）。 导航区域菜单栏的前面如果有 + 号，标志该菜单栏还有下一级菜单 1 2 3 PACTw areTM 应用－7 用鼠标左键点击 + 号，使之变为 – 号，就会展开相关的下一级菜单 2 、参数区域 在这里，可以显示所有仪器的数据并且能对传感器的参数调整做必要的修改。在左下角有测量值的显示。通过选择参数部分的功能块按钮或选择导航部分的树状菜单栏调整参数页面。. 3 、信息区域 信息区域由经过挑选的几个文件卡片部分组成。确定传感器连接的显示部分 几个功能块按钮：阻尼时间、最大最小调整、线性化、电流输出、显示等 二、参数调整 （修改过的参数用 保存到传感器上） 1、“Basic adjustment” 基本调整 在Sensor tag 栏，可以为传感器做一个标记，如：“1#原煤仓”。 在Units of measu rement 测量单位栏，保留默认值 m 。 1.1 Min./Max. adjustment (量程调整) " Basic adjustment – Min-Max Adjustment" （设置物位百分比的距离） VEGAPULS、VEGASON、VEGAFLEX 传感器是距离测量仪表，它们测量的是（传感器）到产品之间的距离而并不是直接的物位。为了显示这个物位，测量距离对应物位百分比的分配必须进行。借助这一调整，物位被计算出来。同样传感器的工作范围是从最大限制到所需的范围。 这些设置的始点是"Sensor reference plane"（传感器基准面），例如 FLEX62传感器安装螺纹的根部。实际的物位是不重要的，最小/ 最大的调整总是进行在不需变化实际料位的情况下进行。 最大调整 在最大调整窗口中输入对应最大物位的适当距离，举例来说 100% 对应 0.3 m 距离。 要注意必须为每个传感器保持最小的距离（测量盲区）。 最小调整 在最小调整窗口中输入对应最小物位的适当距离，举例来说 0% 对应 10 m 距离，举例来说从传感器到容器底的距离。 1.2 应用 （ 限于 PULS60 SON60） " Basic adju stment – Application "（适应于生产工艺条件的设置） Type of...
