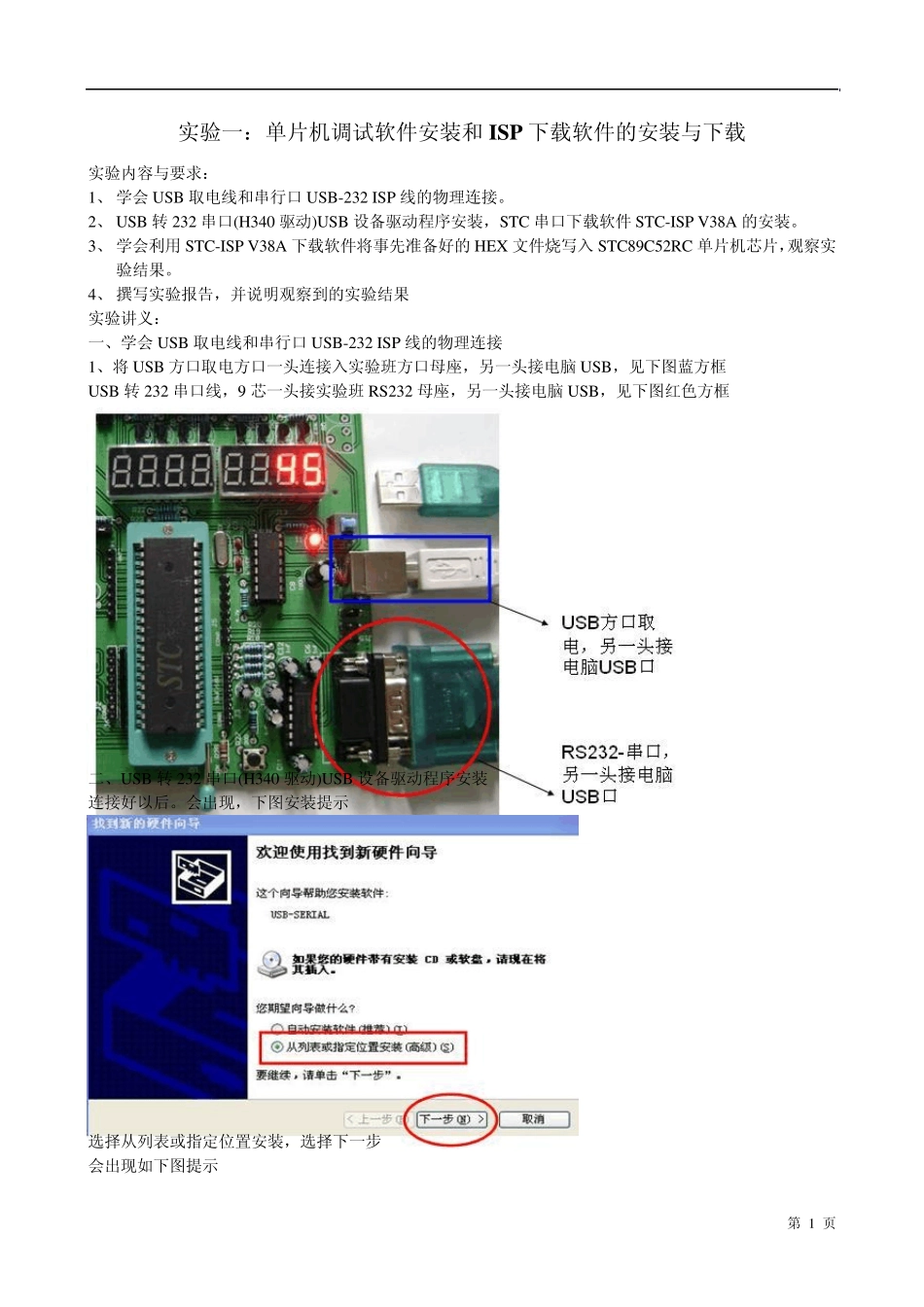

第 1 页 实验一:单片机调试软件安装和ISP 下载软件的安装与下载 实验内容与要求: 1、 学会 USB 取电线和串行口 USB-232 ISP 线的物理连接。 2、 USB 转 232 串口(H340 驱动)USB 设备驱动程序安装,STC 串口下载软件STC-ISP V38A 的安装。 3、 学会利用 STC-ISP V38A 下载软件将事先准备好的HEX 文件烧写入 STC89C52RC 单片机芯片,观察实验结果。 4、 撰写实验报告,并说明观察到的实验结果 实验讲义: 一、学会 USB 取电线和串行口 USB-232 ISP 线的物理连接 1、将 USB 方口取电方口一头连接入实验班方口母座,另一头接电脑 USB,见下图蓝方框 USB 转 232 串口线,9 芯一头接实验班 RS232 母座,另一头接电脑 USB,见下图红色方框 二、USB 转 232 串口(H340 驱动)USB 设备驱动程序安装 连接好以后。会出现,下图安装提示 选择从列表或指定位置安装,选择下一步 会出现如下图提示 第 2 页 选择,在搜索中包括这个位置,点击浏览,会出现浏览文件窗口,如下图 点击右侧树形结构,将“+”展开,选择U SB 转串口线驱动文件夹下面的 R340 文件夹,点击确定。下面将返回“找到新硬件向导”窗口如下图。 第 3 页 选择下一步。 U SB 转 RS232 驱动程序安装完成。方口 U SB 不需要安装驱动。 下面在桌面右键单击我的电脑,在弹出的菜单中,选择”管理”,如下图 第 4 页 在出现的计算机管理界面中,展开左侧的目录,选择,“系统工具”下面的“设备管理器”,在右侧窗口中,展开“端口”,出现U SB-SERIAL (COM5),(注意 COM5 只是随机的,会根据你插入 U SB 设备的情况而改变,也有可能是 COM1 COM3) 双击 U SB-SERIAL (COM5),出现下面“U SB-SERIAL (COM5)属性”窗口 第 5 页 选侧“端口设置”,看到每秒位数为 9600 (注 USB-SERIAL (COM5)属性只做查看用,它提供了两个信息,通信口为 COM5,每秒位数为 9600,这在后面下载程序的时候需要用到) 三、学会利用 STC-ISP V38A 下载软件将事先准备好的 HEX 文件烧写入 STC89C52RC 单片机芯片 在文件夹中找到,并打开“stc-isp-v 3.8a 非安装版”文件夹 找到 STC-ISP V38A,双击鼠标左键运行它。出现下面窗口 第 6 页 在Step1 中选择 “STC89C52RC”,Step3 中 COM 选择COM5, Max Bu ad 中选择“9600” 然后点击 Open File/打开文件 然后找到“F:\sof...
