快思聪硬件安装调试说明V2

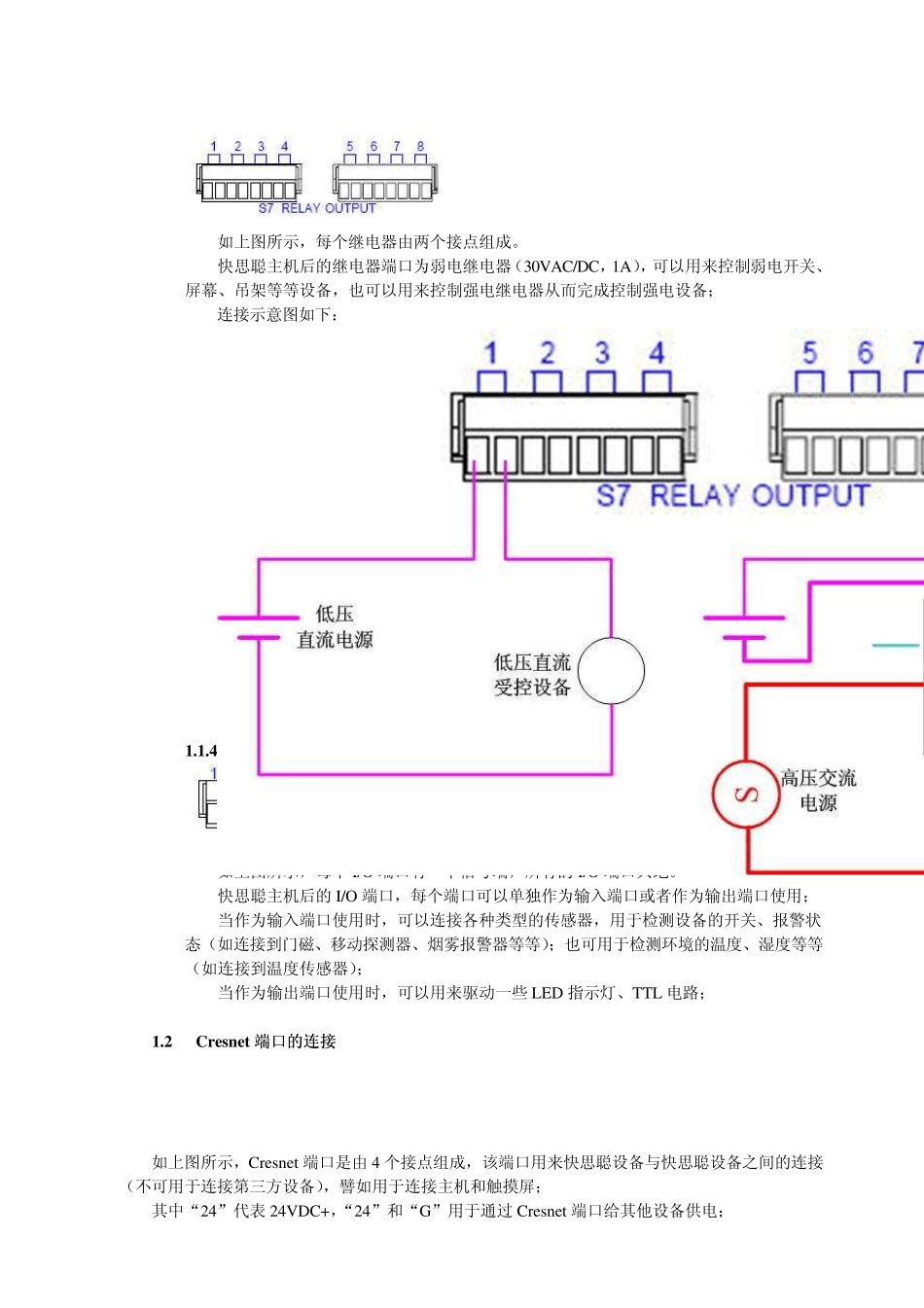

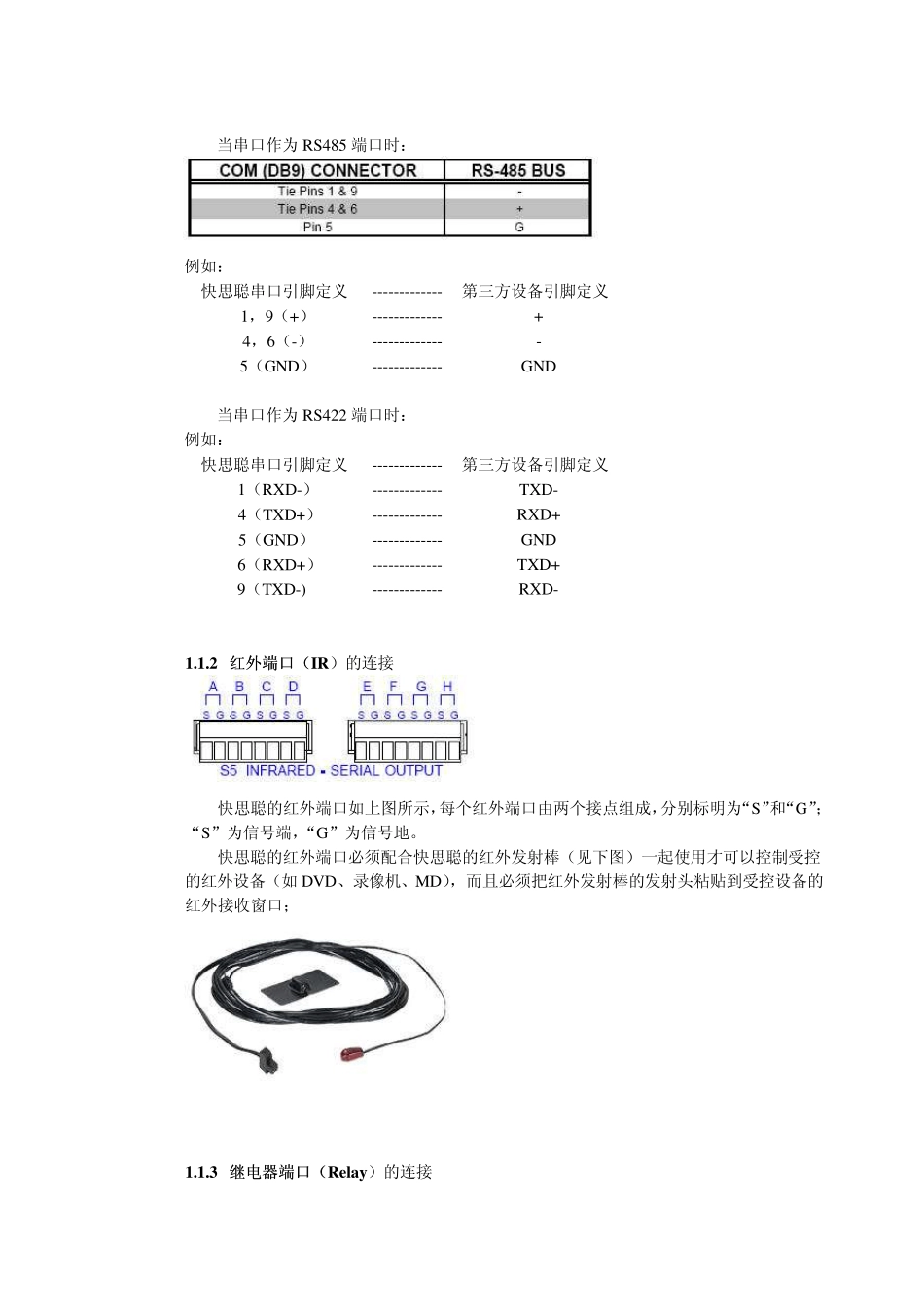

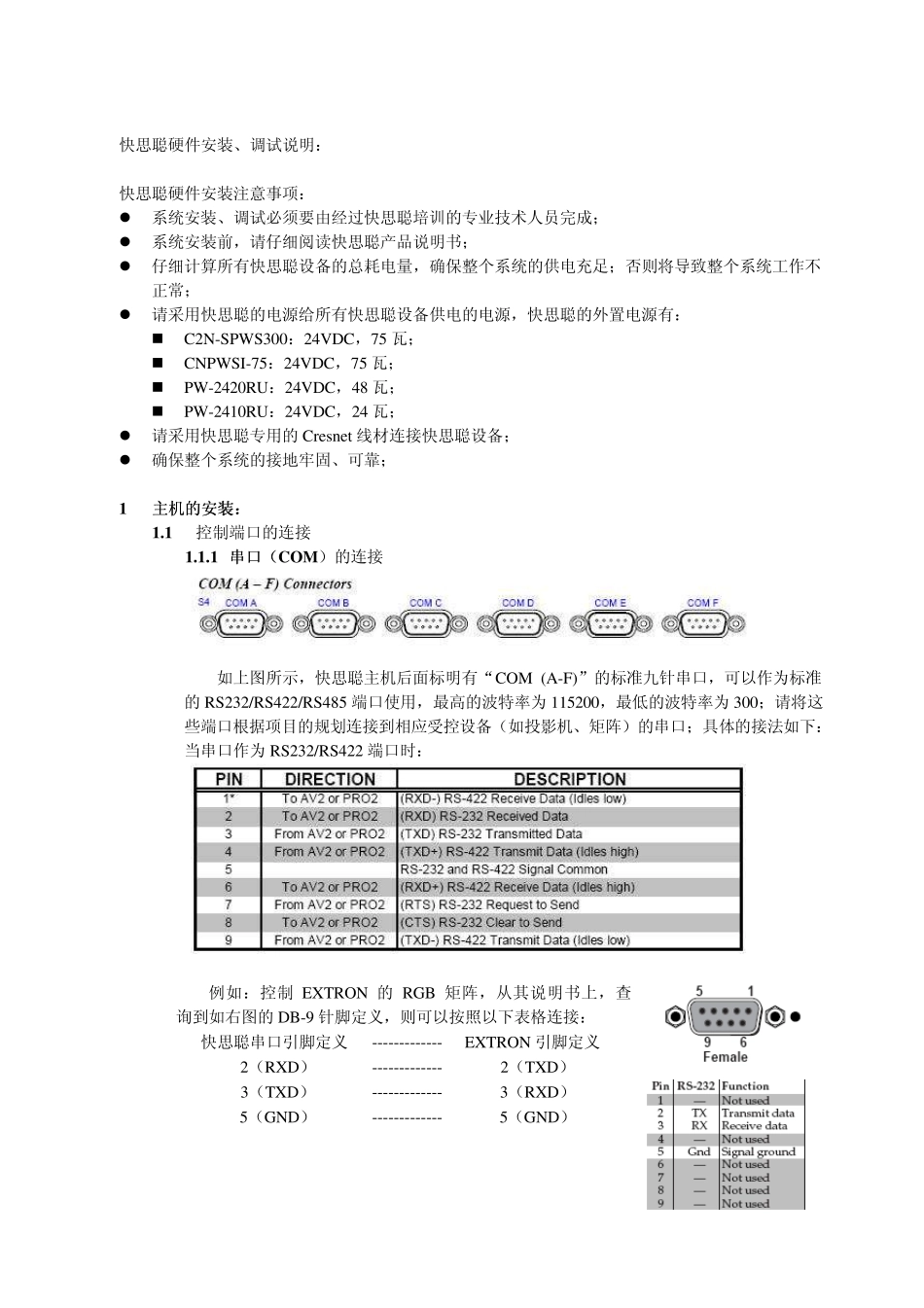

快思聪硬件安装、调试说明： 快思聪硬件安装注意事项：  系统安装、调试必须要由经过快思聪培训的专业技术人员完成；  系统安装前，请仔细阅读快思聪产品说明书；  仔细计算所有快思聪设备的总耗电量，确保整个系统的供电充足；否则将导致整个系统工作不正常；  请采用快思聪的电源给所有快思聪设备供电的电源，快思聪的外置电源有：  C2N-SPWS300：24VDC，75 瓦；  CNPWSI-75：24VDC，75 瓦；  PW-2420RU：24VDC，48 瓦；  PW-2410RU：24VDC，24 瓦；  请采用快思聪专用的Cresnet线材连接快思聪设备；  确保整个系统的接地牢固、可靠； 1 主机的安装主机的安装：： 1.1 控制端口的连接 1.1.1 串口串口（（COM）的连接 如上图所示，快思聪主机后面标明有“COM (A-F)”的标准九针串口，可以作为标准的RS232/RS422/RS485 端口使用，最高的波特率为 115200，最低的波特率为 300；请将这些端口根据项目的规划连接到相应受控设备（如投影机、矩阵）的串口；具体的接法如下： 当串口作为 RS232/RS422 端口时： 例如：控制EXTRON 的RGB 矩阵，从其说明书上，查 询到如右图的DB-9 针脚定义，则可以按照以下表格连接： 快思聪串口引脚定义 ------------- EXTRON 引脚定义 2（RXD） ------------- 2（TXD） 3（TXD） ------------- 3（RXD） 5（GND） ------------- 5（GND） 当串口作为RS485 端口时： 例如： 快思聪串口引脚定义 ------------- 第三方设备引脚定义 1，9（+） ------------- + 4，6（-） ------------- - 5（GND） ------------- GND 当串口作为RS422 端口时： 例如： 快思聪串口引脚定义 ------------- 第三方设备引脚定义 1（RXD-） ------------- TXD- 4（TXD+） ------------- RXD+ 5（GND） ------------- GND 6（RXD+） ------------- TXD+ 9（TXD-) ------------- RXD- 1.1.2 红外端口红外端口（（IR）的连接 快思聪的红外端口如上图所示，每个红外端口由两个接点组成，分别标明为“S”和“G”；“S”为信号端，“G”为信号地。 快思聪的红外端口必须配合快思聪的红外发射棒（见下图）一起使用才可以控制受控的红外设备（如DVD、录像机、MD），而且必须把红外发射棒的发射头粘贴到受控设备的红外接收窗口； 1.1.3 继电器端口继电器端口（（Relay ）的连接 如上图所示，每个继电器由两个接点组成。 快思...
