怎样判断IGBT、MOS管的好坏

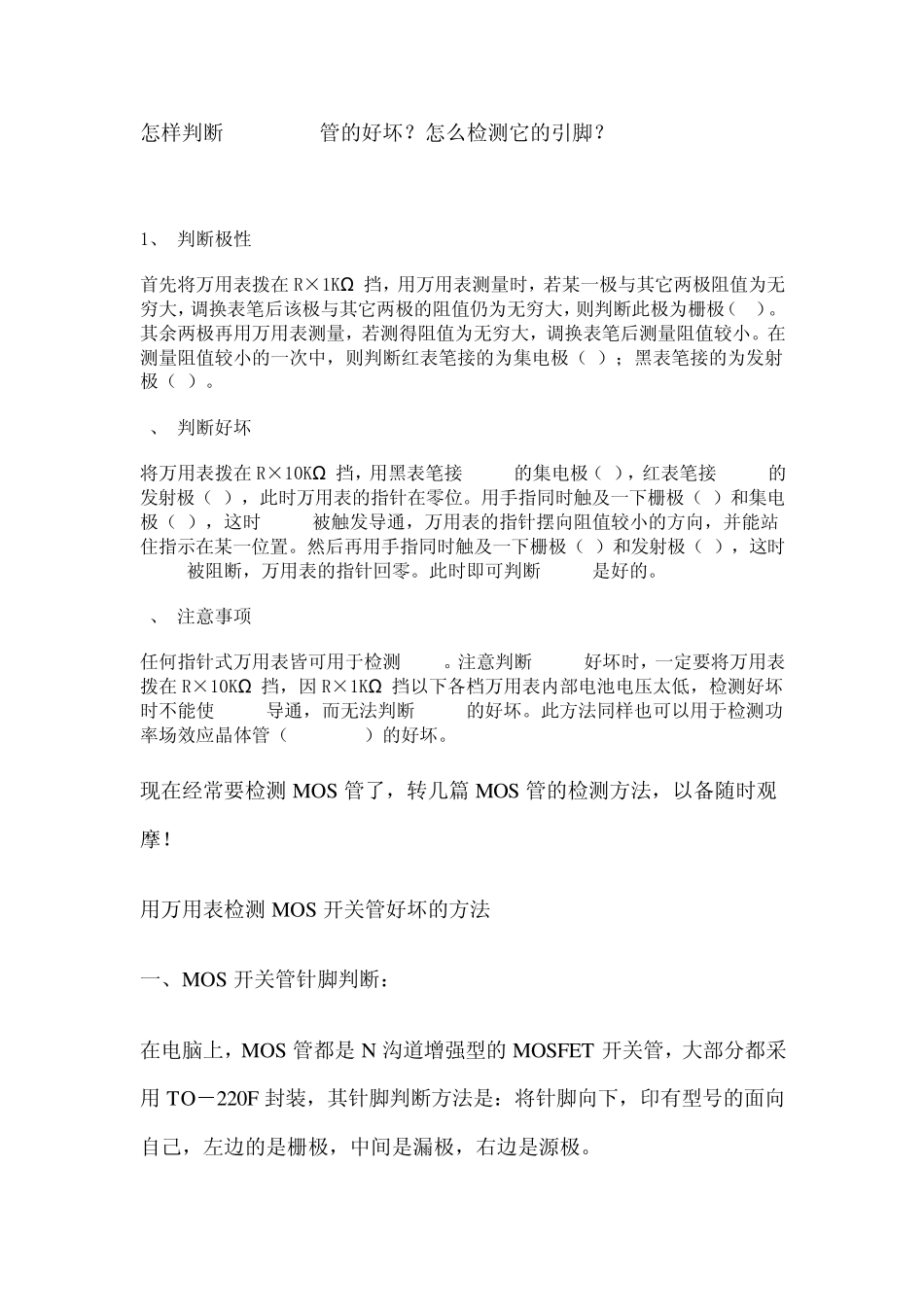

怎样判断IGBT、MOS管的好坏_第1页
1/6

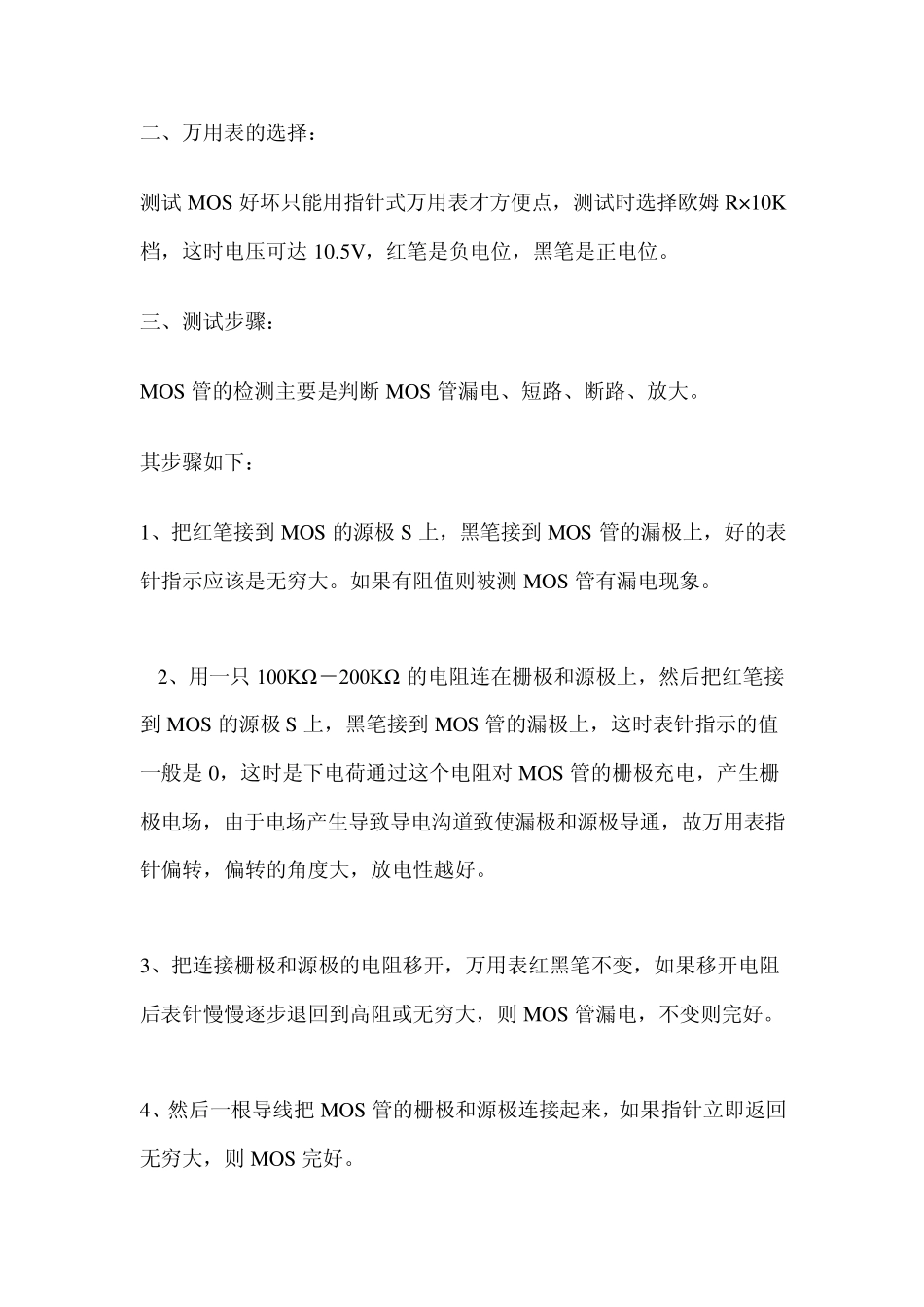

怎样判断IGBT、MOS管的好坏_第2页
2/6

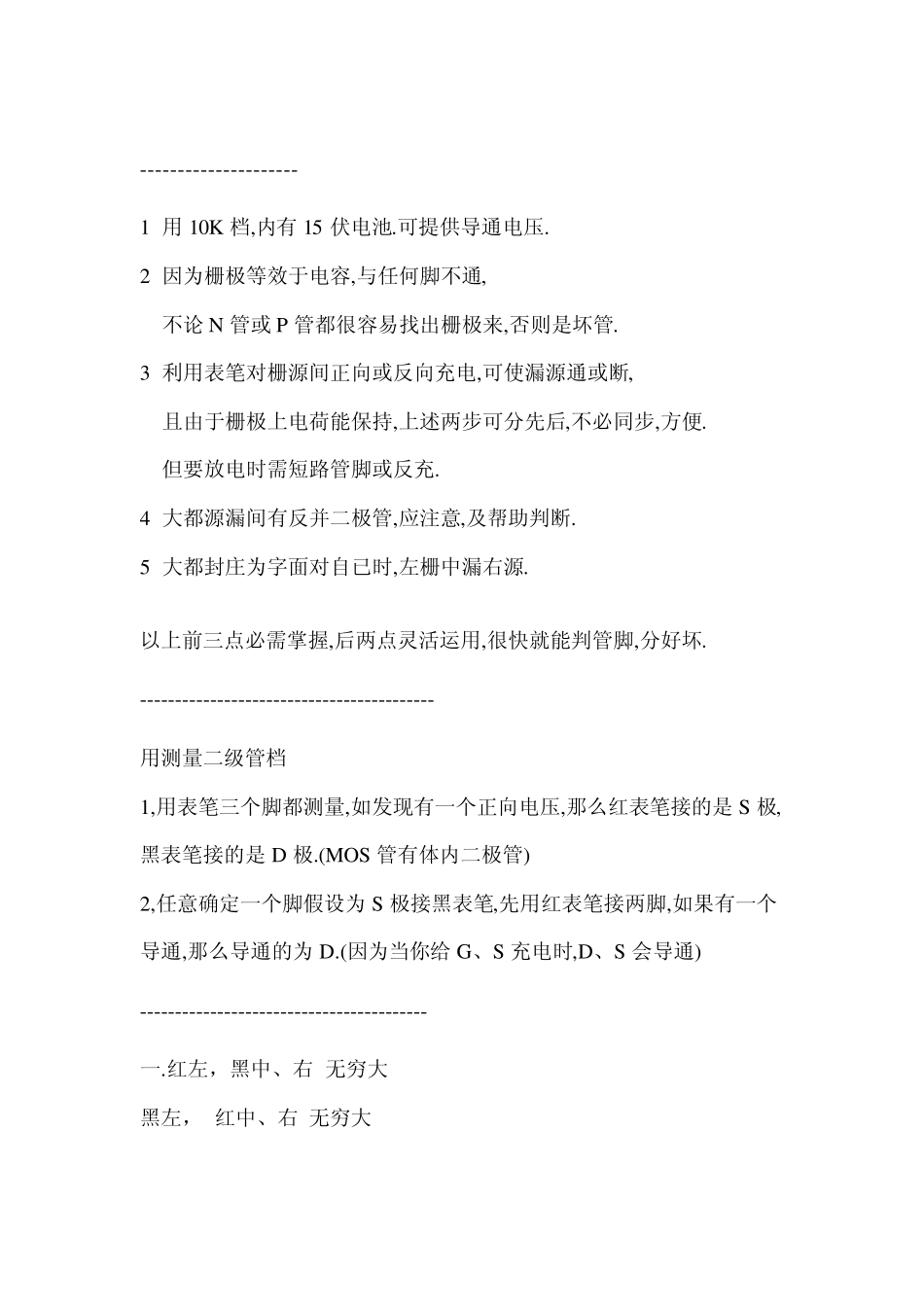

怎样判断IGBT、MOS管的好坏_第3页
3/6
怎样判断IGBT MOS管的好坏?怎么检测它的引脚? IGBT 1、 判断极性 首先将万用表拨在R×1KΩ 挡,用万用表测量时,若某一极与其它两极阻值为无穷大,调换表笔后该极与其它两极的阻值仍为无穷大,则判断此极为栅极(G )。其余两极再用万用表测量,若测得阻值为无穷大,调换表笔后测量阻值较小。在测量阻值较小的一次中,则判断红表笔接的为集电极(C);黑表笔接的为发射极(E)。 2、 判断好坏 将万用表拨在R×10KΩ 挡,用黑表笔接 IGBT 的集电极(C),红表笔接 IGBT 的发射极(E),此时万用表的指针在零位。用手指同时触及一下栅极(G)和集电极(C),这时 IGBT 被触发导通,万用表的指针摆向阻值较小的方向,并能站住指示在某一位置。然后再用手指同时触及一下栅极(G)和发射极(E),这时IGBT 被阻断,万用表的指针回零。此时即可判断IGBT 是好的。 3、 注意事项 任何指针式万用表皆可用于检测IGBT。注意判断IGBT 好坏时,一定要将万用表拨在R×10KΩ 挡,因 R×1KΩ 挡以下各档万用表内部电池电压太低,检测好坏时不能使 IGBT 导通,而无法判断IGBT 的好坏。此方法同样也可以用于检测功率场效应晶体管(P-MOSFET)的好坏。 现在经常要检测MOS 管了,转几篇 MOS 管的检测方法,以备随时观摩! 用万用表检测MOS 开关管好坏的方法 一、MOS 开关管针脚判断: 在电脑上,MOS 管都是 N 沟道增强型的MOSFET 开关管,大部分都采用TO-220F 封装,其针脚判断方法是:将针脚向下,印有型号的面向自己,左边的是栅极,中间是漏极,右边是源极。 二、万用表的选择: 测试 MOS 好坏只能用指针式万用表才方便点,测试时选择欧姆 R×10K档,这时电压可达 10.5V,红笔是负电位,黑笔是正电位。 三、测试步骤: MOS 管的检测主要是判断 MOS 管漏电、短路、断路、放大。 其步骤如下: 1、把红笔接到 MOS 的源极 S 上,黑笔接到 MOS 管的漏极上,好的表针指示应该是无穷大。如果有阻值则被测 MOS 管有漏电现象。 2、用一只 100KΩ-200KΩ 的电阻连在栅极和源极上,然后把红笔接到 MOS 的源极 S 上,黑笔接到 MOS 管的漏极上,这时表针指示的值一般是 0,这时是下电荷通过这个电阻对 MOS 管的栅极充电,产生栅极电场,由于电场产生导致导电沟道致使漏极和源极导通,故万用表指针偏转,偏转的角度大,放电性越好。 3、把连接栅极和源极的电阻移开,万用表红黑笔不变,如果移开...
