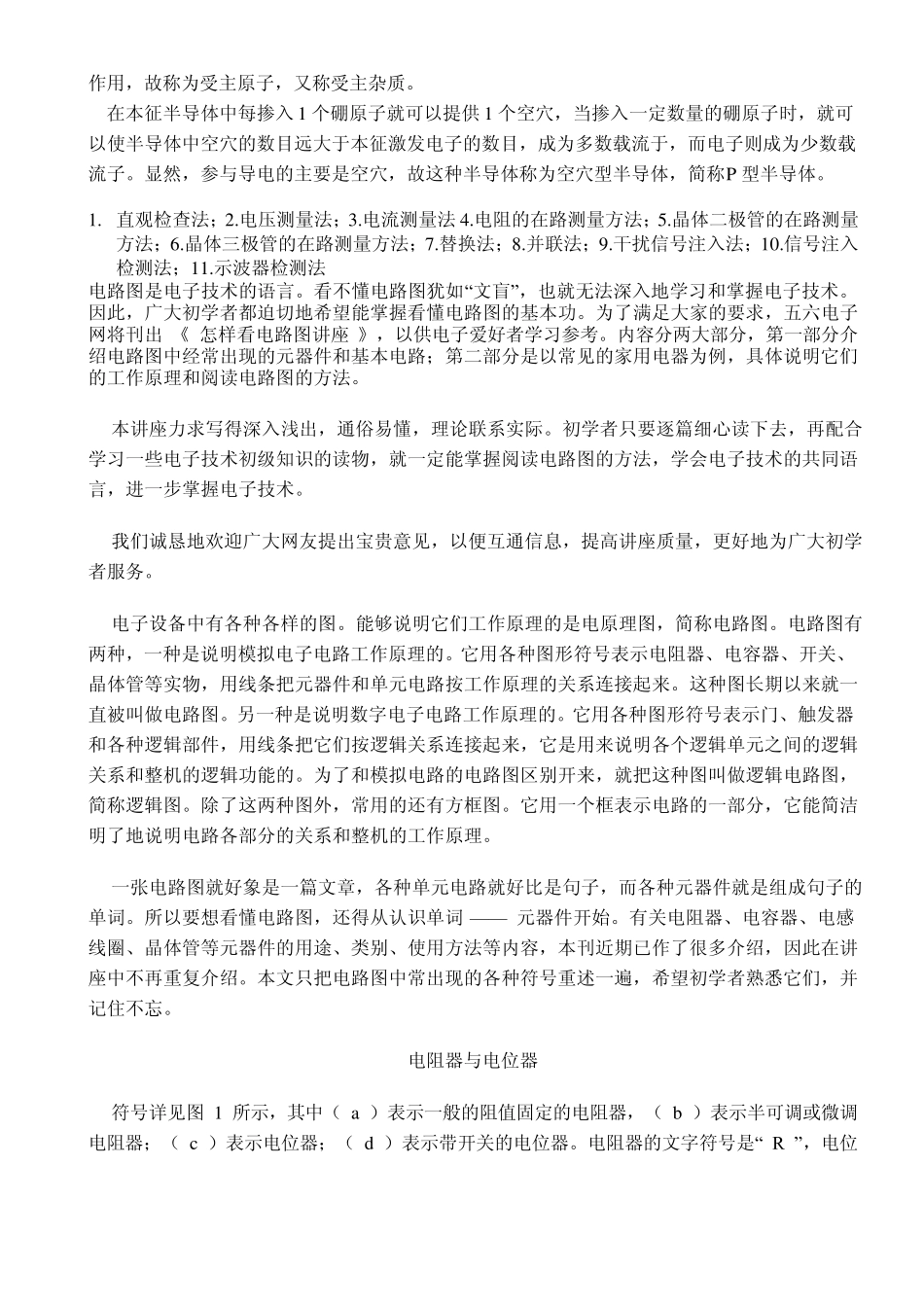

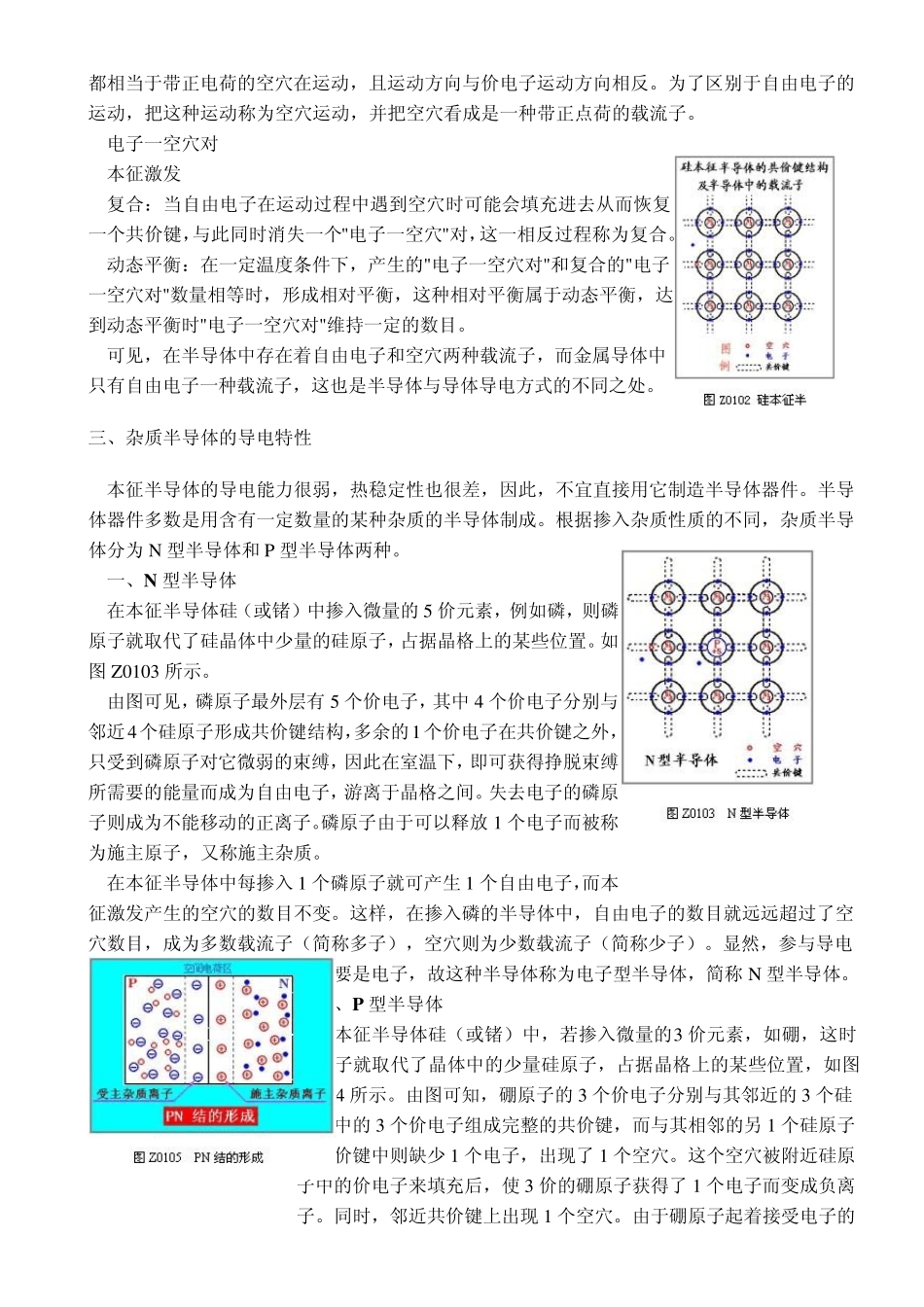

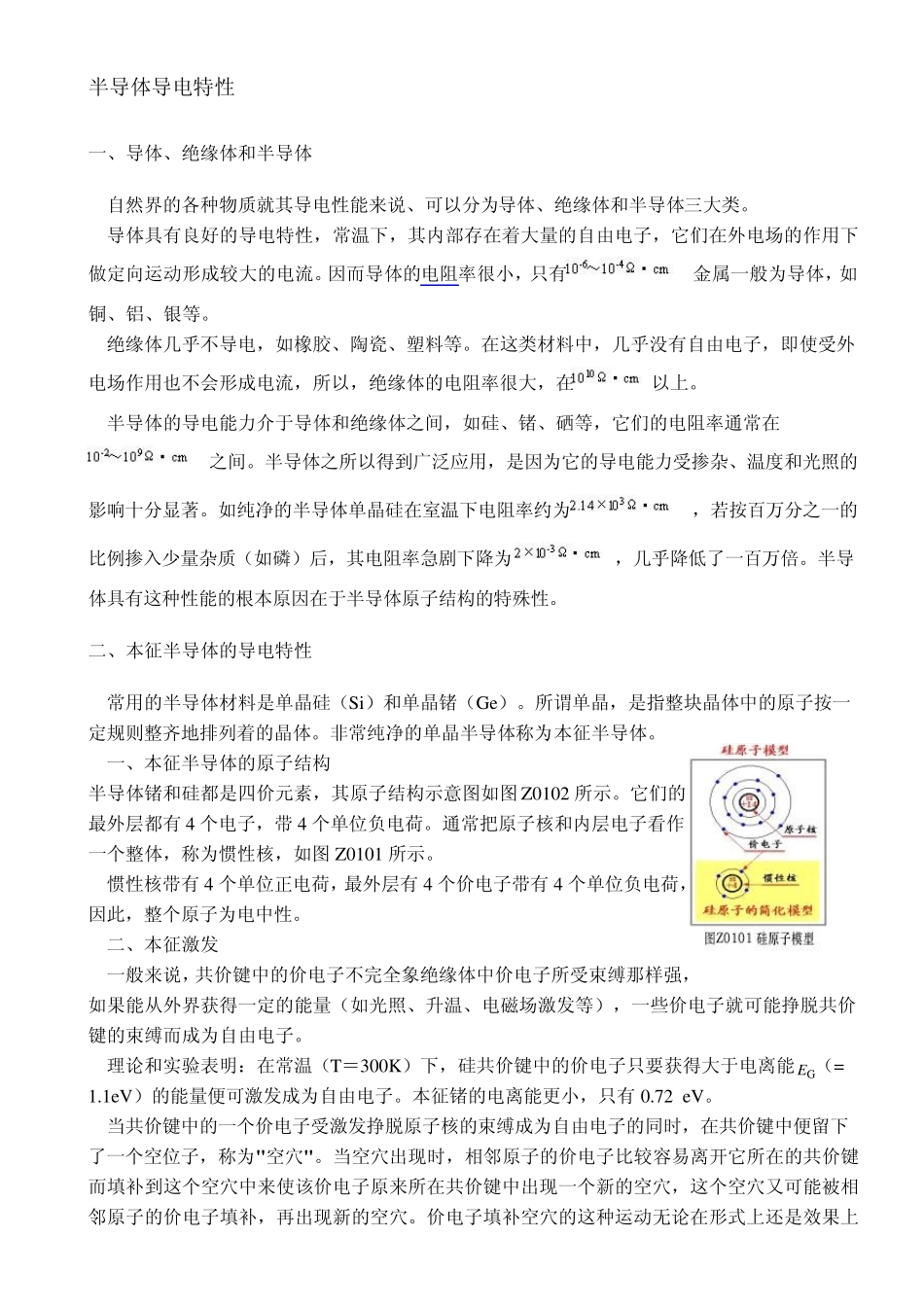

半导体导电特性 一、导体、绝缘体和半导体 自然界的各种物质就其导电性能来说、可以分为导体、绝缘体和半导体三大类。 导体具有良好的导电特性,常温下,其内部存在着大量的自由电子,它们在外电场的作用下做定向运动形成较大的电流。因而导体的电阻率很小,只有金属一般为导体,如铜、铝、银等。 绝缘体几乎不导电,如橡胶、陶瓷、塑料等。在这类材料中,几乎没有自由电子,即使受外电场作用也不会形成电流,所以,绝缘体的电阻率很大,在以上。 半导体的导电能力介于导体和绝缘体之间,如硅、锗、硒等,它们的电阻率通常在之间。半导体之所以得到广泛应用,是因为它的导电能力受掺杂、温度和光照的影响十分显著。如纯净的半导体单晶硅在室温下电阻率约为,若按百万分之一的比例掺入少量杂质(如磷)后,其电阻率急剧下降为,几乎降低了一百万倍。半导体具有这种性能的根本原因在于半导体原子结构的特殊性。 二、本征半导体的导电特性 常用的半导体材料是单晶硅(Si)和单晶锗(Ge)。所谓单晶,是指整块晶体中的原子按一定规则整齐地排列着的晶体。非常纯净的单晶半导体称为本征半导体。 一、本征半导体的原子结构 半导体锗和硅都是四价元素,其原子结构示意图如图 Z0102 所示。它们的最外层都有 4 个电子,带 4 个单位负电荷。通常把原子核和内层电子看作一个整体,称为惯性核,如图 Z0101 所示。 惯性核带有 4 个单位正电荷,最外层有 4 个价电子带有 4 个单位负电荷,因此,整个原子为电中性。 二、本征激发 一般来说,共价键中的价电子不完全象绝缘体中价电子所受束缚那样强,如果能从外界获得一定的能量(如光照、升温、电磁场激发等),一些价电子就可能挣脱共价键的束缚而成为自由电子。 理论和实验表明:在常温(T=300K)下,硅共价键中的价电子只要获得大于电离能 EG(= 1.1eV)的能量便可激发成为自由电子。本征锗的电离能更小,只有 0.72 eV。 当共价键中的一个价电子受激发挣脱原子核的束缚成为自由电子的同时,在共价键中便留下了一个空位子,称为" 空穴" 。当空穴出现时,相邻原子的价电子比较容易离开它所在的共价键而填补到这个空穴中来使该价电子原来所在共价键中出现一个新的空穴,这个空穴又可能被相邻原子的价电子填补,再出现新的空穴。价电子填补空穴的这种运动无论在形式上还是效果上都相当于带正电荷的空穴在运动,且运动方向与价电子运动方向相反。为了区别于自由电子的运动,把这...
