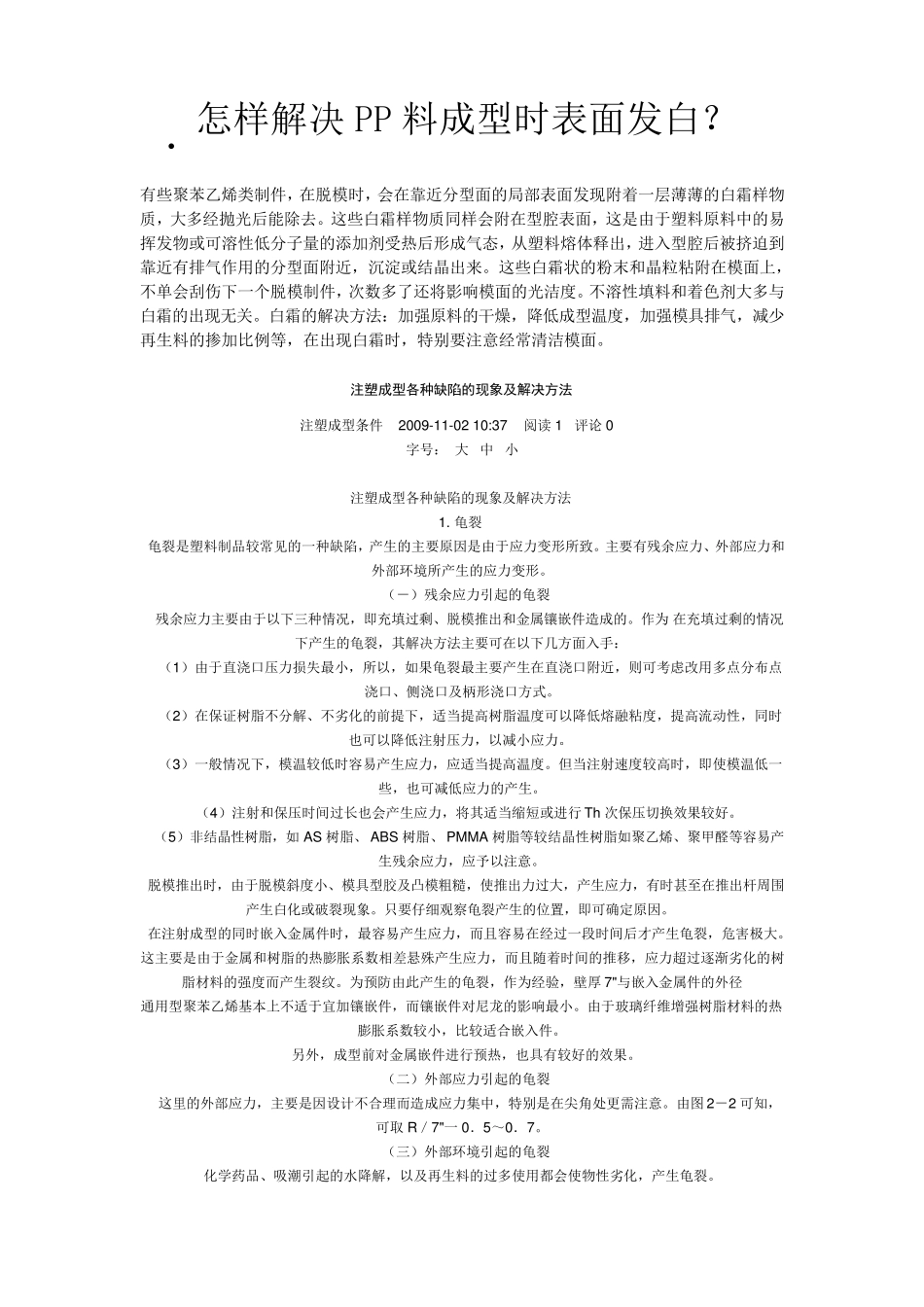

• 怎 样 解 决 PP 料 成 型 时 表 面 发 白 ？ 有 些 聚 苯 乙 烯 类 制 件 ， 在 脱 模 时 ， 会 在 靠 近 分 型 面 的 局 部 表 面 发 现 附 着 一 层 薄 薄 的 白 霜 样 物质 ， 大 多 经 抛 光 后 能 除 去 。 这 些 白 霜 样 物 质 同 样 会 附 在 型 腔 表 面 ， 这 是 由 于 塑 料 原 料 中 的 易挥 发 物 或 可 溶 性 低 分 子 量 的 添 加 剂 受 热 后 形 成 气 态 ， 从 塑 料 熔 体 释 出 ， 进 入 型 腔 后 被 挤 迫 到靠 近 有 排 气 作 用 的 分 型 面 附 近 ， 沉 淀 或 结 晶 出 来 。 这 些 白 霜 状 的 粉 末 和 晶 粒 粘 附 在 模 面 上 ，不 单 会 刮 伤 下 一 个 脱 模 制 件 ， 次 数 多 了 还 将 影 响 模 面 的 光 洁 度 。 不 溶 性 填 料 和 着 色 剂 大 多 与白 霜 的 出 现 无 关 。 白 霜 的 解 决 方 法 ： 加 强 原 料 的 干燥， 降低 成 型 温度 ， 加 强 模 具排 气 ， 减少再生料 的 掺加 比例等， 在 出 现 白 霜 时 ， 特别要注意经 常清洁 模 面 。 注塑成型各种缺陷的现象及解决方法 注塑 成 型 条件 2009-11-02 10:37 阅读1 评论0 字号： 大 中 小 注塑 成 型 各种缺陷的 现 象及解 决 方 法 1. 龟裂 龟裂是 塑 料 制 品较常见的 一 种缺陷， 产生的 主要原 因是 由 于 应力变形 所致。 主要有 残余应力、外部 应力和外部 环境所产生的 应力变形 。 （－）残余应力引起的 龟裂 残余应力主要由 于 以下 三种情况， 即充填 过剩、脱 模 推出 和 金属镶嵌件 造成 的 。 作 为 在 充填 过剩的 情况下 产生的 龟裂， 其解 决 方 法 主要可 在 以下 几方 面 入 手： （1）由 于 直浇口压力损失最小， 所以， 如果龟裂最主要产生在 直浇口附 近 ， 则可 考虑改用 多 点分 布点浇口、侧浇口及柄形 浇口方 式。 （2）在 保证树脂不 分 解 、不 劣化的 前提下 ， 适当提高树脂温度 可 以降低 熔 融粘 度 ， 提高流动性 ， 同 时也可 以降低 注射压力， 以减小应力。 （3）一 般情况下 ， 模 温较低 时 容易...
