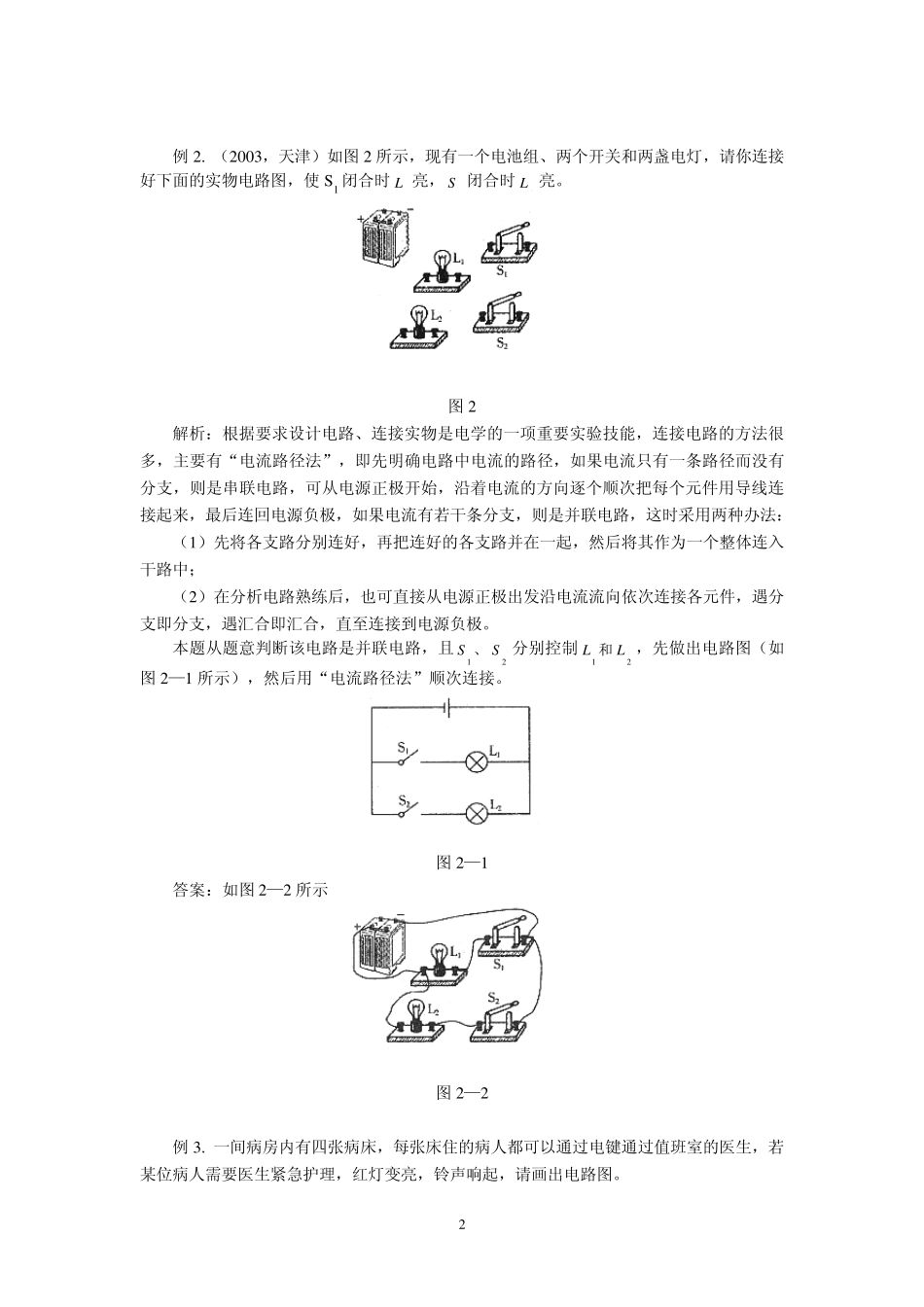

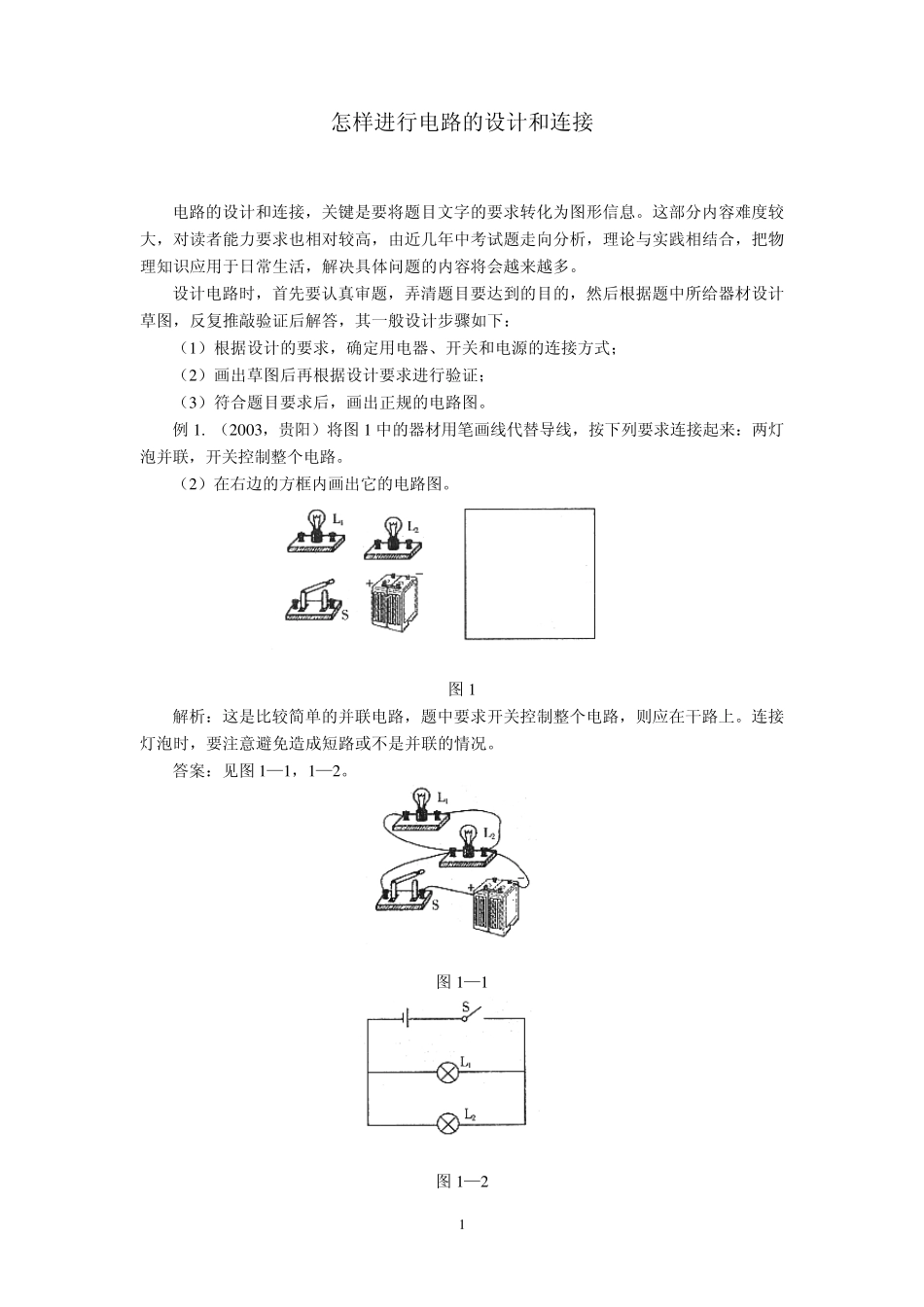

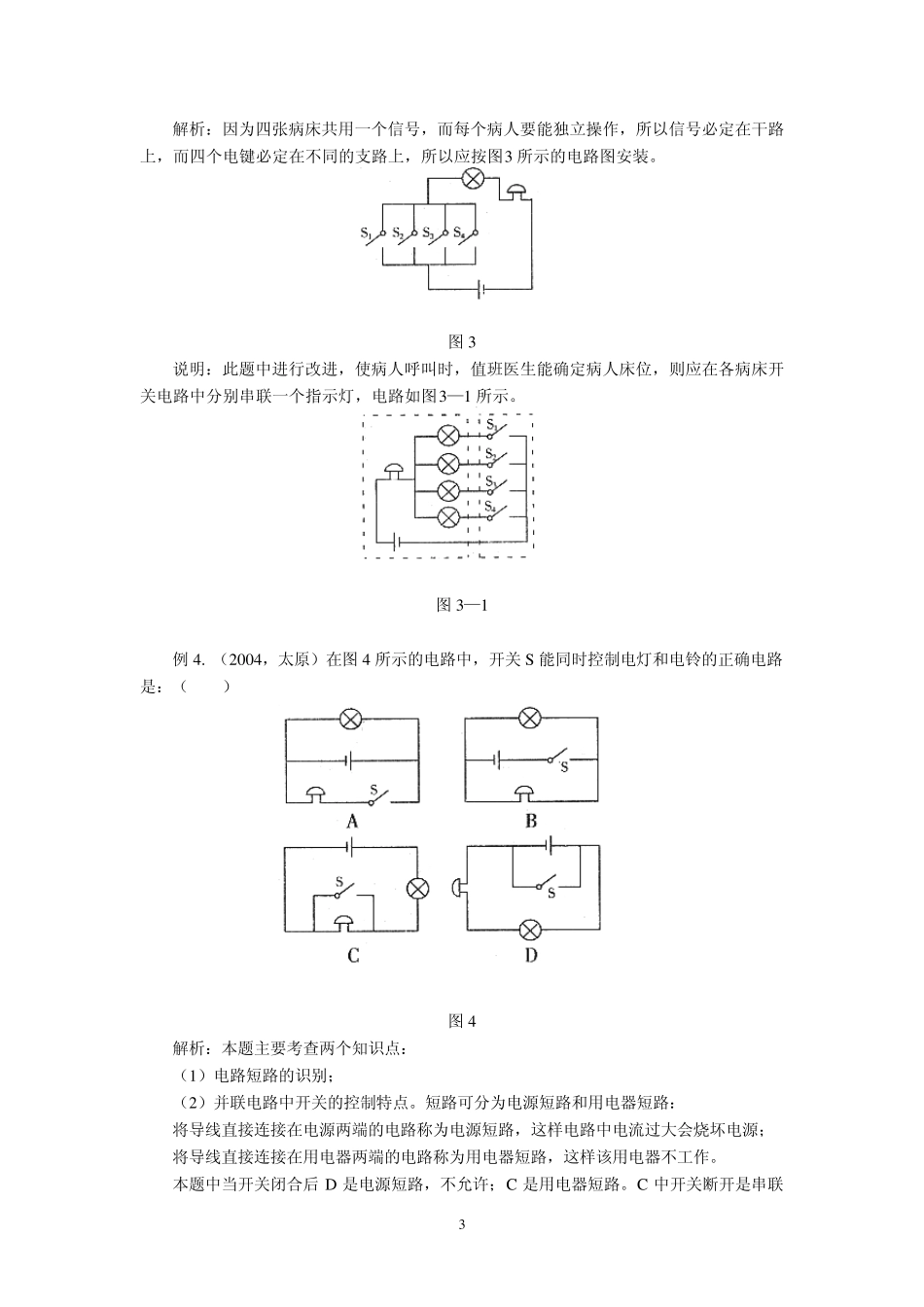

1 怎样进行电路的设计和连接 电路的设计和连接，关键是要将题目文字的要求转化为图形信息。这部分内容难度较大，对读者能力要求也相对较高，由近几年中考试题走向分析，理论与实践相结合，把物理知识应用于日常生活，解决具体问题的内容将会越来越多。 设计电路时，首先要认真审题，弄清题目要达到的目的，然后根据题中所给器材设计草图，反复推敲验证后解答，其一般设计步骤如下： （1 ）根据设计的要求，确定用电器、开关和电源的连接方式； （2 ）画出草图后再根据设计要求进行验证； （3 ）符合题目要求后，画出正规的电路图。 例1 . （2 0 0 3 ，贵阳）将图 1 中的器材用笔画线代替导线，按下列要求连接起来：两灯泡并联，开关控制整个电路。 （2 ）在右边的方框内画出它的电路图。 图 1 解析：这是比较简单的并联电路，题中要求开关控制整个电路，则应在干路上。连接灯泡时，要注意避免造成短路或不是并联的情况。 答案：见图 1 —1 ，1 —2 。 图 1 —1 图 1 —2 2 例 2. （2003，天津）如图 2 所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使 S1 闭合时 L1 亮， S2 闭合时 L2 亮。 图 2 解析：根据要求设计电路、连接实物是电学的一项重要实验技能，连接电路的方法很多，主要有“电流路径法”，即先明确电路中电流的路径，如果电流只有一条路径而没有分支，则是串联电路，可从电源正极开始，沿着电流的方向逐个顺次把每个元件用导线连接起来，最后连回电源负极，如果电流有若干条分支，则是并联电路，这时采用两种办法： （1）先将各支路分别连好，再把连好的各支路并在一起，然后将其作为一个整体连入干路中； （2）在分析电路熟练后，也可直接从电源正极出发沿电流流向依次连接各元件，遇分支即分支，遇汇合即汇合，直至连接到电源负极。 本题从题意判断该电路是并联电路，且SS12、分别控制LL12和，先做出电路图（如图 2—1 所示），然后用“电流路径法”顺次连接。 图 2—1 答案：如图 2—2 所示 图 2—2 例 3. 一间病房内有四张病床，每张床住的病人都可以通过电键通过值班室的医生，若某位病人需要医生紧急护理，红灯变亮，铃声响起，请画出电路图。 3 解析：因为四张病床共用一个信号，而每个病人要能独立操作，所以信号必定在干路上，而四个电键必定在不同的支路上，所以应按图3 所示的电路图安装。 图3 说明：此题中进行改进...
