干燥设备设计选型

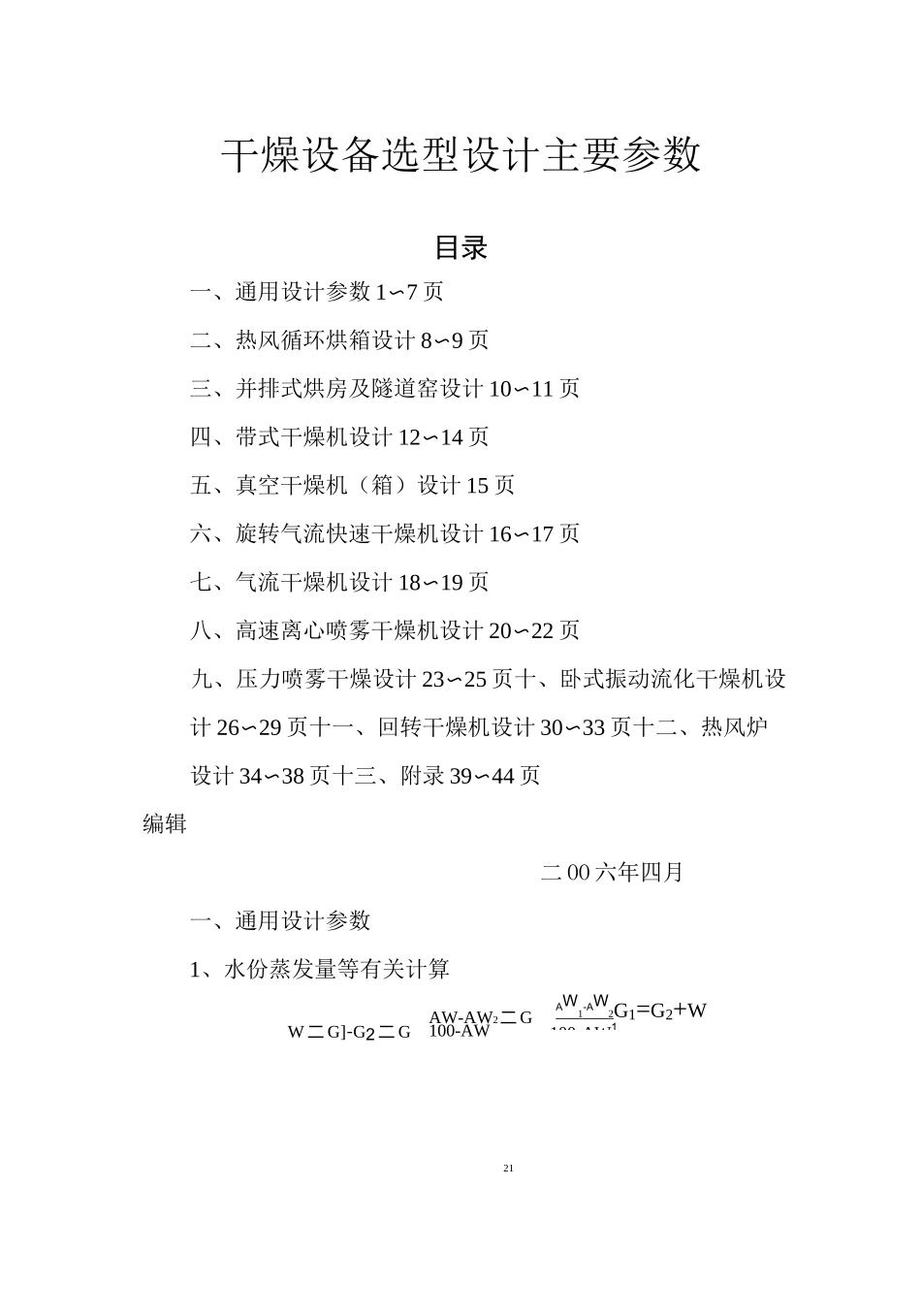

W 二 G]-G2 二 G21AW-AW2二 G100-AWA W 1 -A W 2 G1=G2+W2100-AW1干燥设备选型设计主要参数目录一、通用设计参数 1〜7 页二、热风循环烘箱设计 8〜9 页三、并排式烘房及隧道窑设计 10〜11 页四、带式干燥机设计 12〜14 页五、真空干燥机（箱）设计 15 页六、旋转气流快速干燥机设计 16〜17 页七、气流干燥机设计 18〜19 页八、高速离心喷雾干燥机设计 20〜22 页九、压力喷雾干燥设计 23〜25 页十、卧式振动流化干燥机设计 26〜29 页十一、回转干燥机设计 30〜33 页十二、热风炉设计 34〜38 页十三、附录 39〜44 页编辑二 OO 六年四月一、通用设计参数1、水份蒸发量等有关计算产100-AW=G11100-AWkg/h 加料量 G 二 G1100-AW22100-AWkg/hW 水份蒸发量 kg/hG］湿料量（加料量）kg/hG2干料量（产品）kg/h 质 AW】初含水率 XX%AW2终含水率 X%2、热量计算A、干燥时间在 1 分钟内（瞬间干燥）如：喷雾干燥、闪蒸干燥、气流干燥等）干燥一公斤水需用热量在：1600〜2000kcalB、干燥时间在〜小时内的设备（一般干燥）如：带式干燥，振动干燥、回转筒干燥等）干燥一公斤水需用热量在 1400〜2000kcal（产量大的取大值）C、干燥时间大于 2 小时以上的设备（缓慢干燥）加烘箱、烘房、真空干燥等）干燥一公斤水需用热量在 1200〜1600kcalD、对初含水低（＜10%）而产量大的物料干燥，应增加物料升温时所需用热量。对室外温低于 0°C 的产生环境则应另增加计算热量。对每批次进料量大物料又经常变更，初含水难以确定的则热量 1600〜2000kCal/kg，如：烘干各类中药片剂。在一般估算时或物料特性不明时应取 1600〜2000kCal/kg3、电加热功率计算（P、KW）A、控设备内腔体积计算（M3）腔内温度 W700°Cp 二（50-70）3 厉 KW腔内温度 W400Cp 二（35-50）3；厉 KW腔内温度 W300Cp 二（25-30）3V2KW腔内温度 W200Cp 二（15-20）亍 V2KWB、按设备内表面积来计算（共 6 个面 M2）P=（4〜7）P=（3〜5）P=（2〜4）F 内表面积 M2注：小型设备取大值，大型设备取小值使用温度 W300C 时，可用翅片式电加热算使用温度＞300C 时，应来用电阻丝或电阻带加热最好采用燃油、燃气直火炉加热C、经验公式计算W300C16〜22KW/m3W250C10〜16KW/m3W200C6〜10KW/m3W150C4〜6KW/m3W100C2〜4KW/m3计算后再乘以〜安全系数为使用功率D、按使用热量计算P=K2Q/860•0KW\电压波动系数〜1K2安全系数〜Q 使用热量 Kcal/...
