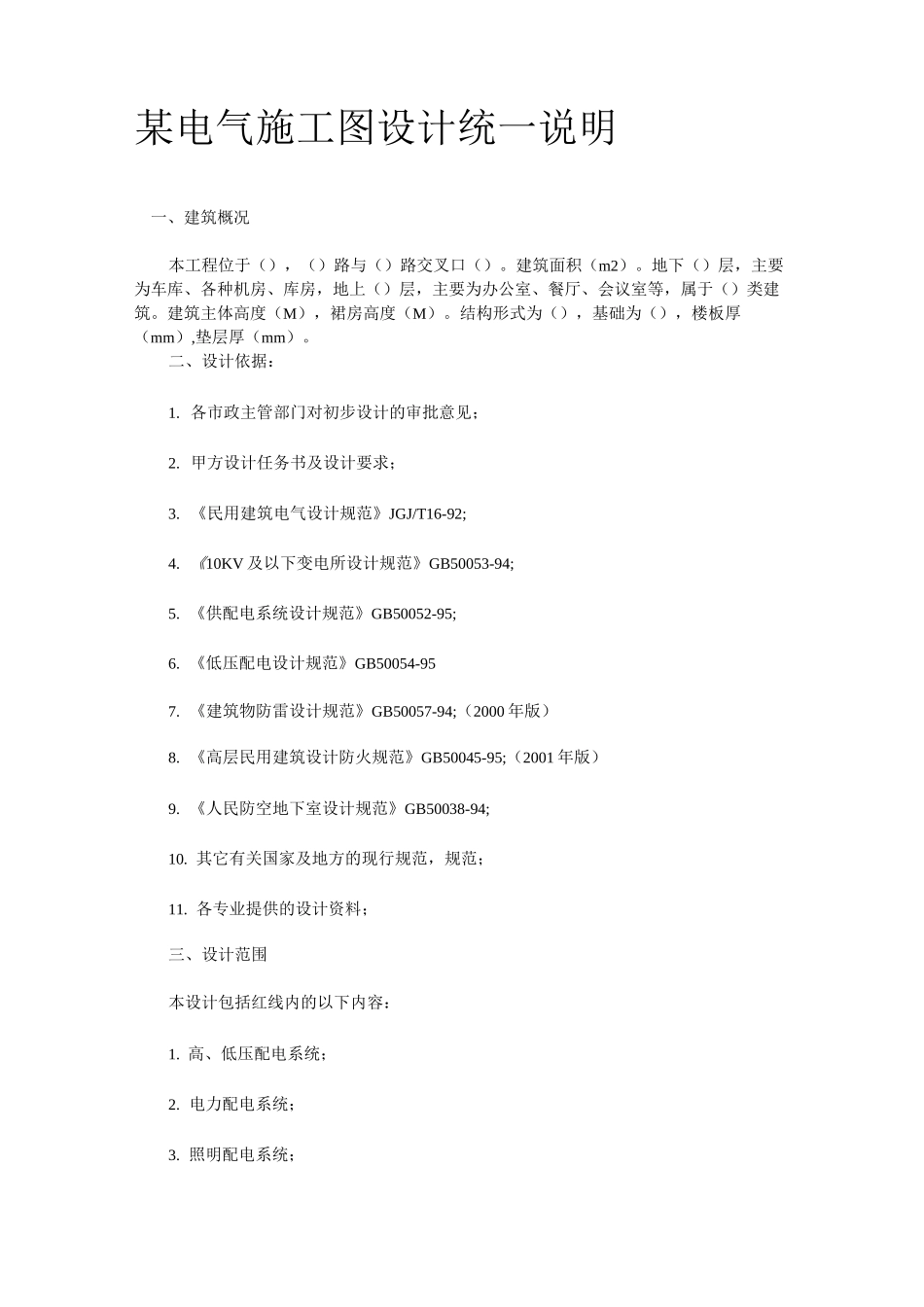

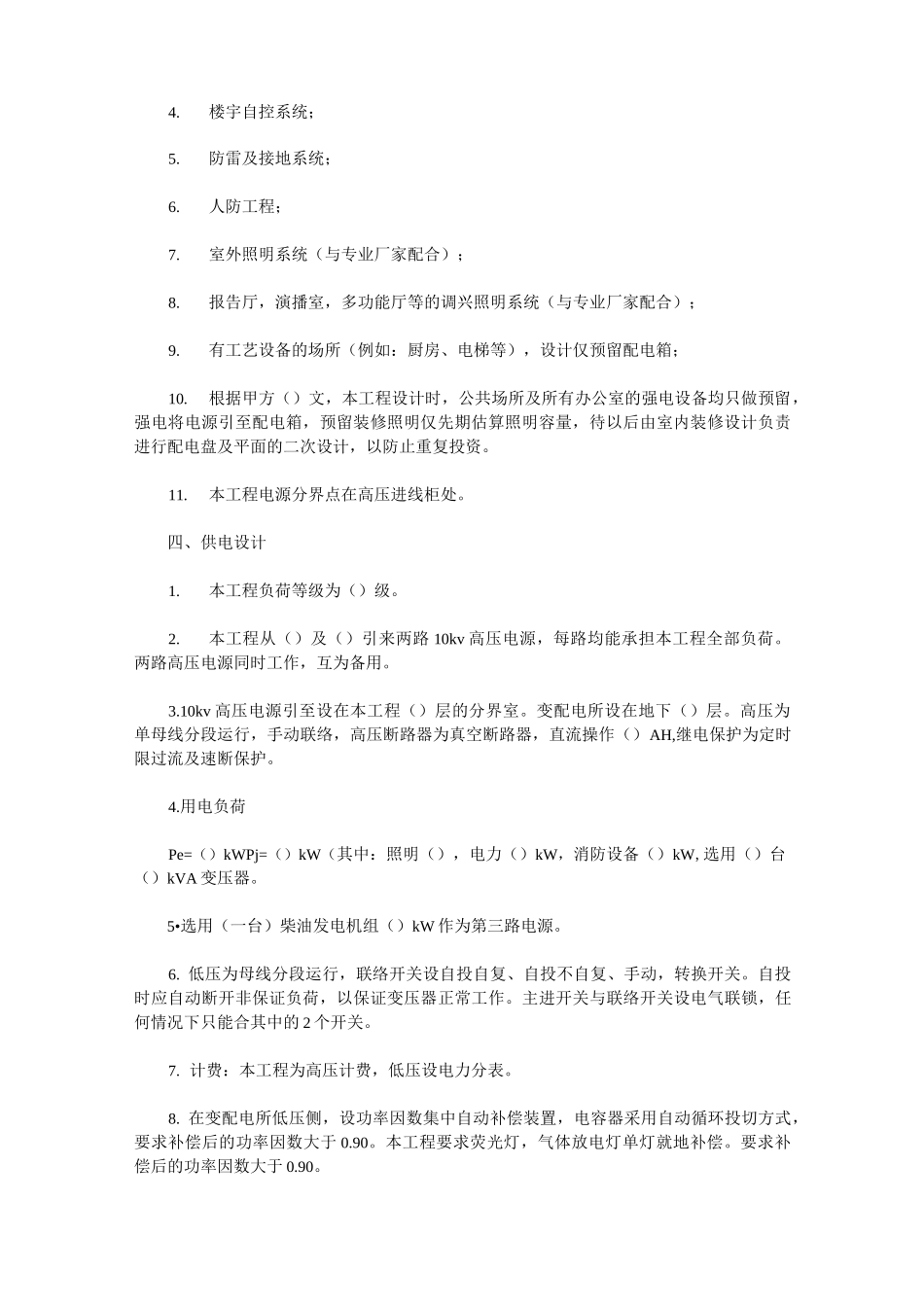

某电气施工图设计统一说明一、建筑概况本工程位于（），（）路与（）路交叉口（）。建筑面积（m2）。地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。建筑主体高度（M），裙房高度（M）。结构形式为（），基础为（），楼板厚（mm）,垫层厚（mm）。二、设计依据：1. 各市政主管部门对初步设计的审批意见；2. 甲方设计任务书及设计要求；3. 《民用建筑电气设计规范》JGJ/T16-92;4. 《10KV 及以下变电所设计规范》GB50053-94;5. 《供配电系统设计规范》GB50052-95;6. 《低压配电设计规范》GB50054-957. 《建筑物防雷设计规范》GB50057-94;（2000 年版）8. 《高层民用建筑设计防火规范》GB50045-95;（2001 年版）9. 《人民防空地下室设计规范》GB50038-94;10. 其它有关国家及地方的现行规范，规范；11. 各专业提供的设计资料；三、设计范围本设计包括红线内的以下内容：1. 高、低压配电系统；2. 电力配电系统；3. 照明配电系统；4.楼宇自控系统；5.防雷及接地系统；6.人防工程；7.室外照明系统（与专业厂家配合）；8.报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）；9.有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱；10.根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。11.本工程电源分界点在高压进线柜处。四、供电设计1.本工程负荷等级为（）级。2.本工程从（）及（）引来两路 10kv 高压电源，每路均能承担本工程全部负荷。两路高压电源同时工作，互为备用。3.10kv 高压电源引至设在本工程（）层的分界室。变配电所设在地下（）层。高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）AH,继电保护为定时限过流及速断保护。4.用电负荷Pe=（）kWPj=（）kW（其中：照明（），电力（）kW，消防设备（）kW,选用（）台（）kVA 变压器。5•选用（一台）柴油发电机组（）kW 作为第三路电源。6. 低压为母线分段运行，联络开关设自投自复、自投不自复、手动，转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设电气联锁，任何情况下只能合其中的 2 个开关。7. 计费：本工程为高压计费，低压设电力分表。8. 在变配电所低压侧，设功率...
