临时用电施工组织设计2

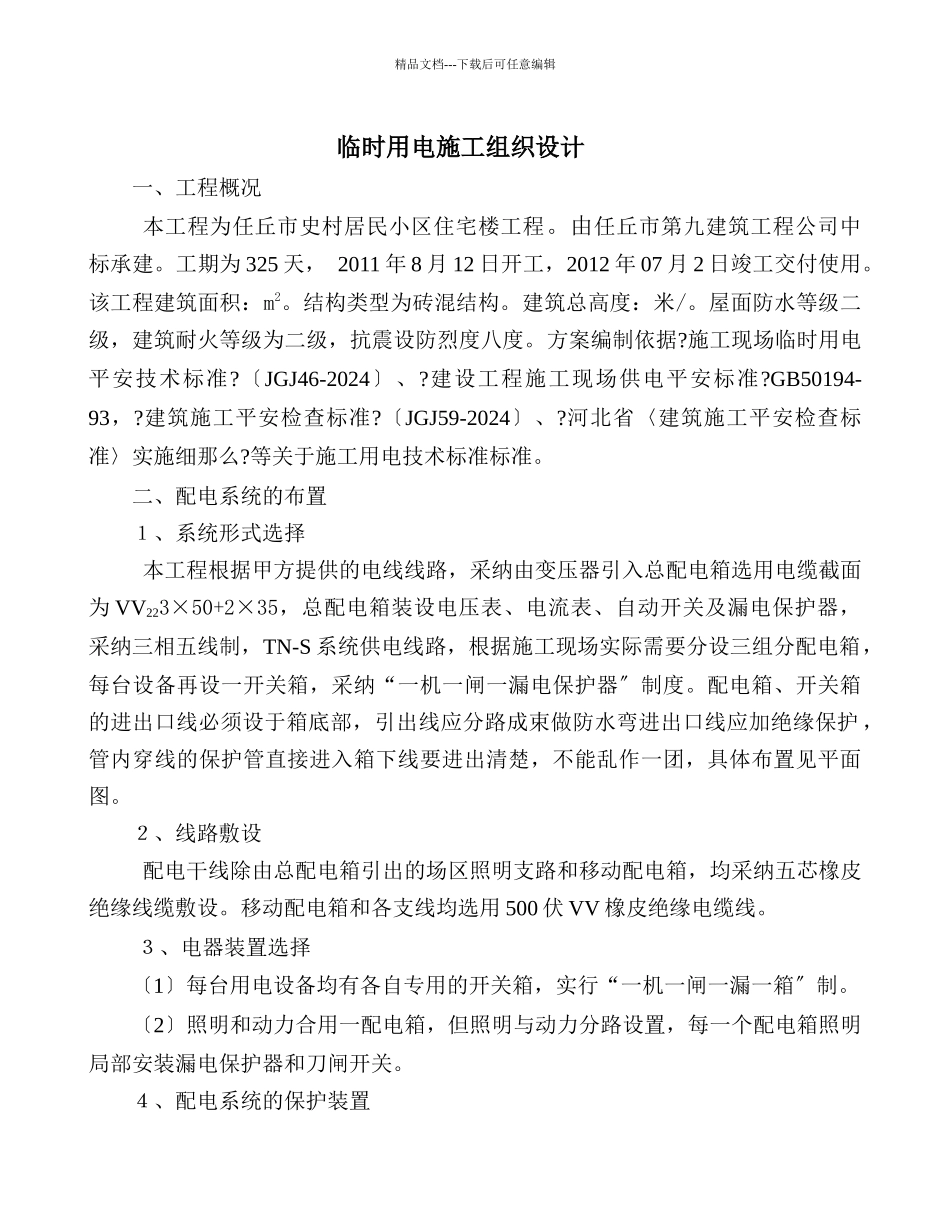

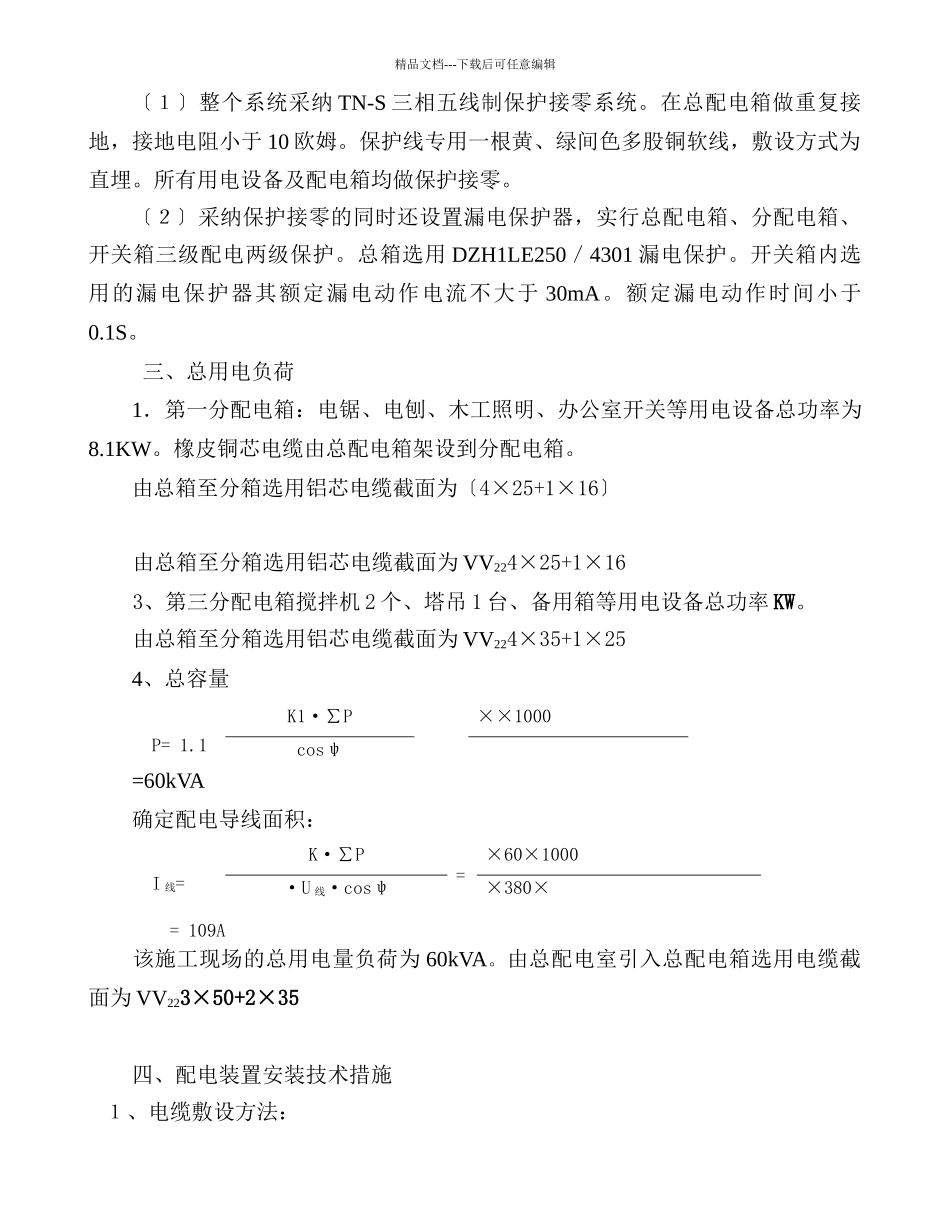

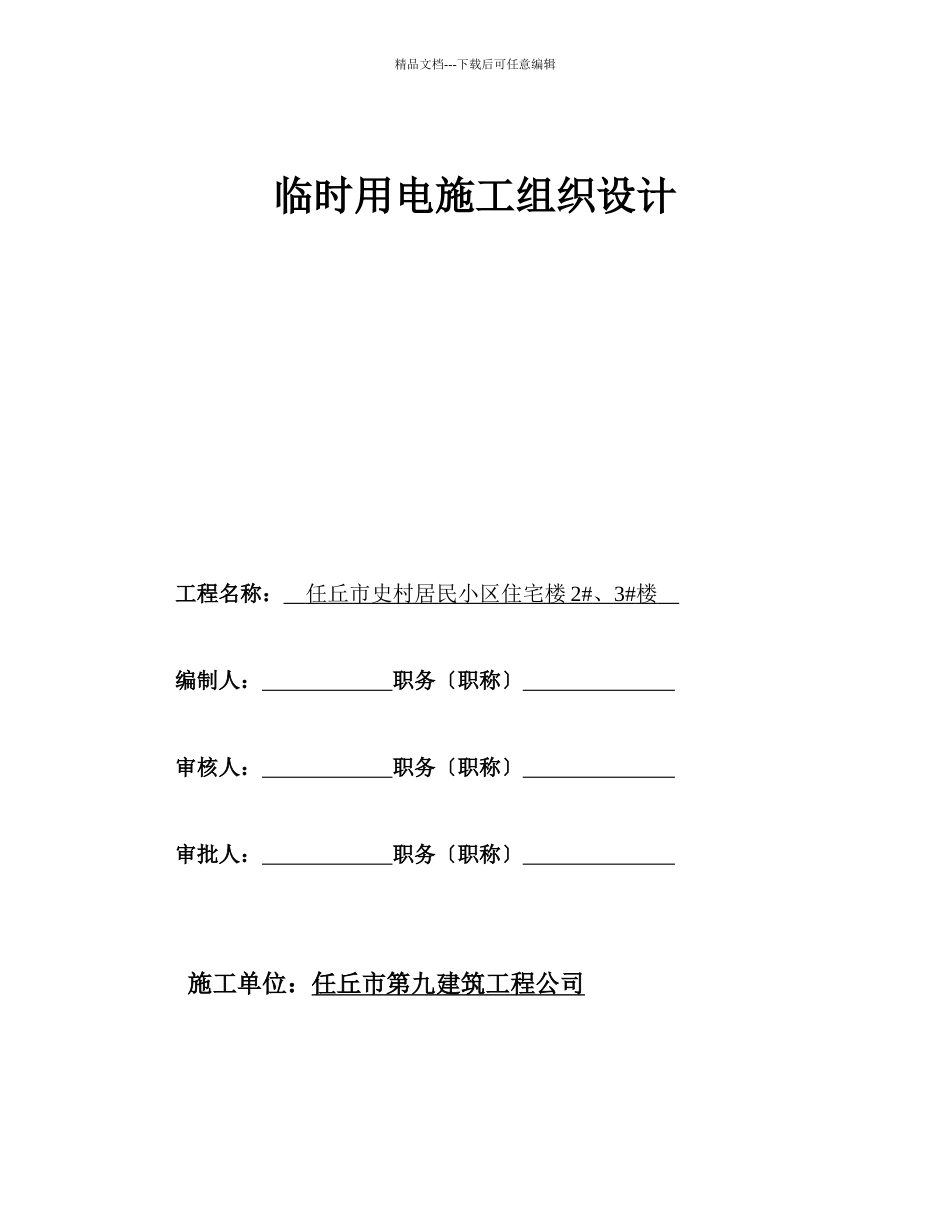

精品文档---下载后可任意编辑临时用电施工组织设计工程名称： 任丘市史村居民小区住宅楼 2# 、 3# 楼 编制人： 职务〔职称〕 审核人： 职务〔职称〕 审批人： 职务〔职称〕 施工单位：任丘市第九建筑工程公司精品文档---下载后可任意编辑临时用电施工组织设计一、工程概况本工程为任丘市史村居民小区住宅楼工程。由任丘市第九建筑工程公司中标承建。工期为 325 天， 2011 年 8 月 12 日开工，2012 年 07 月 2 日竣工交付使用。该工程建筑面积：m2。结构类型为砖混结构。建筑总高度：米/。屋面防水等级二级，建筑耐火等级为二级，抗震设防烈度八度。方案编制依据?施工现场临时用电平安技术标准?〔JGJ46-2024〕、?建设工程施工现场供电平安标准?GB50194-93，?建筑施工平安检查标准?〔JGJ59-2024〕、?河北省〈建筑施工平安检查标准〉实施细那么?等关于施工用电技术标准标准。二、配电系统的布置１、系统形式选择本工程根据甲方提供的电线线路，采纳由变压器引入总配电箱选用电缆截面为 VV223×50+2×35，总配电箱装设电压表、电流表、自动开关及漏电保护器，采纳三相五线制，TN-S 系统供电线路，根据施工现场实际需要分设三组分配电箱，每台设备再设一开关箱，采纳“一机一闸一漏电保护器〞制度。配电箱、开关箱的进出口线必须设于箱底部，引出线应分路成束做防水弯进出口线应加绝缘保护 ，管内穿线的保护管直接进入箱下线要进出清楚，不能乱作一团，具体布置见平面图。２、线路敷设配电干线除由总配电箱引出的场区照明支路和移动配电箱，均采纳五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用 500 伏 VV 橡皮绝缘电缆线。 ３、电器装置选择〔1〕每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱〞制。〔2〕照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明局部安装漏电保护器和刀闸开关。４、配电系统的保护装置精品文档---下载后可任意编辑〔１〕整个系统采纳 TN-S 三相五线制保护接零系统。在总配电箱做重复接地，接地电阻小于 10 欧姆。保护线专用一根黄、绿间色多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。〔２〕采纳保护接零的同时还设置漏电保护器，实行总配电箱、分配电箱、开关箱三级配电两级保护。总箱选用 DZH1LE250／4301 漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于 30mA。额定漏电动作时间小于0.1S。 三、总用电负荷1．第一...
