井架搭拆施工

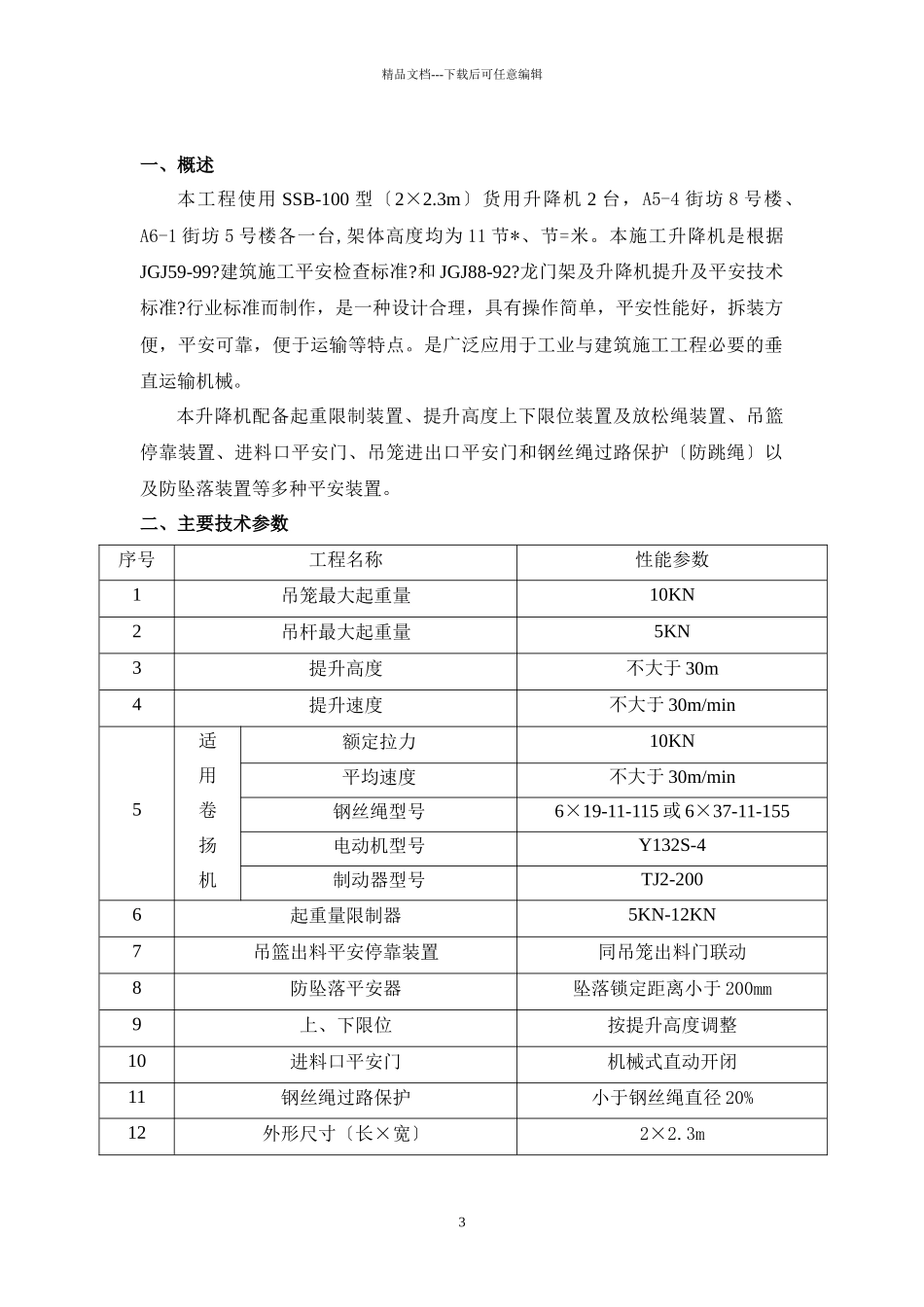

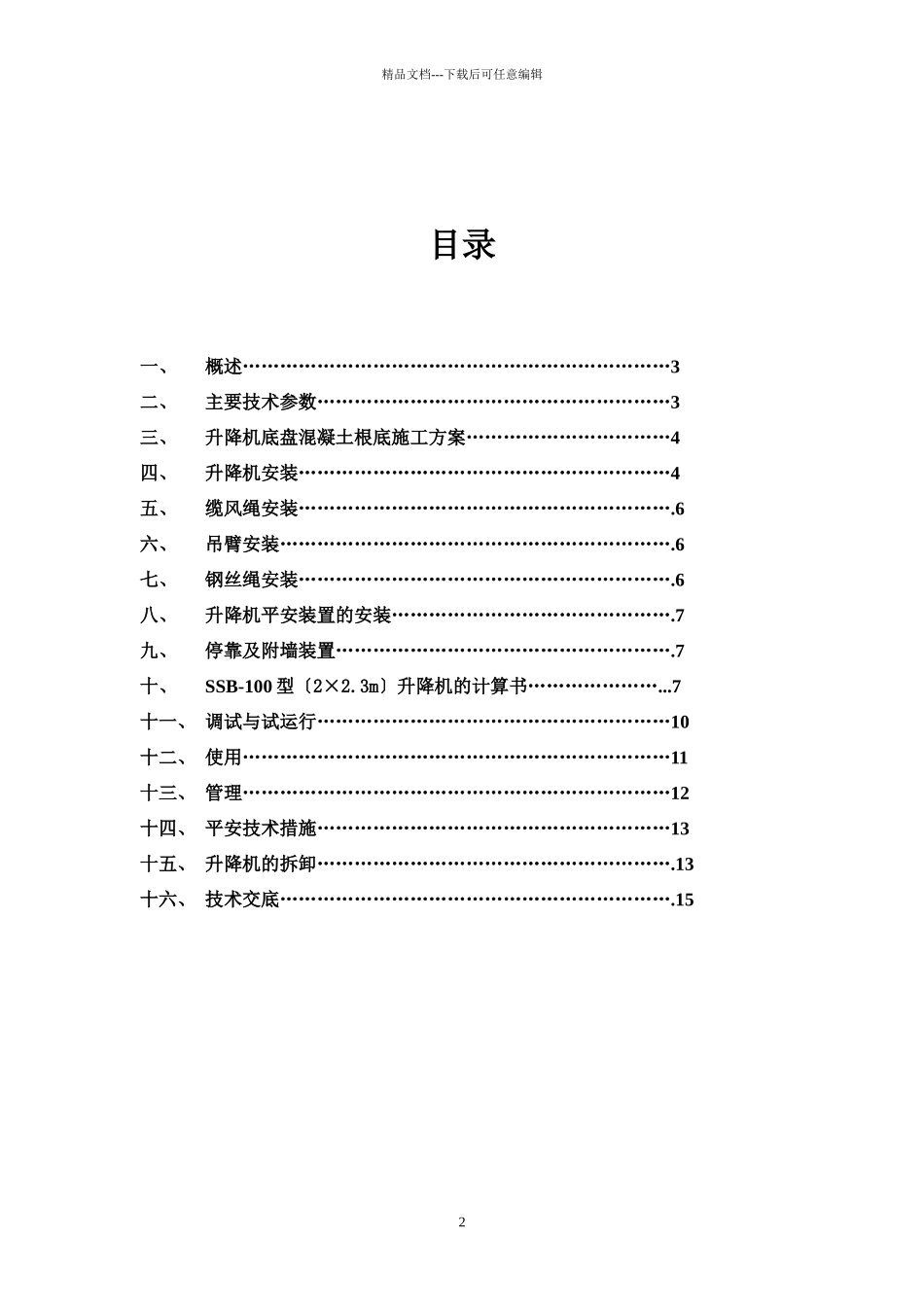

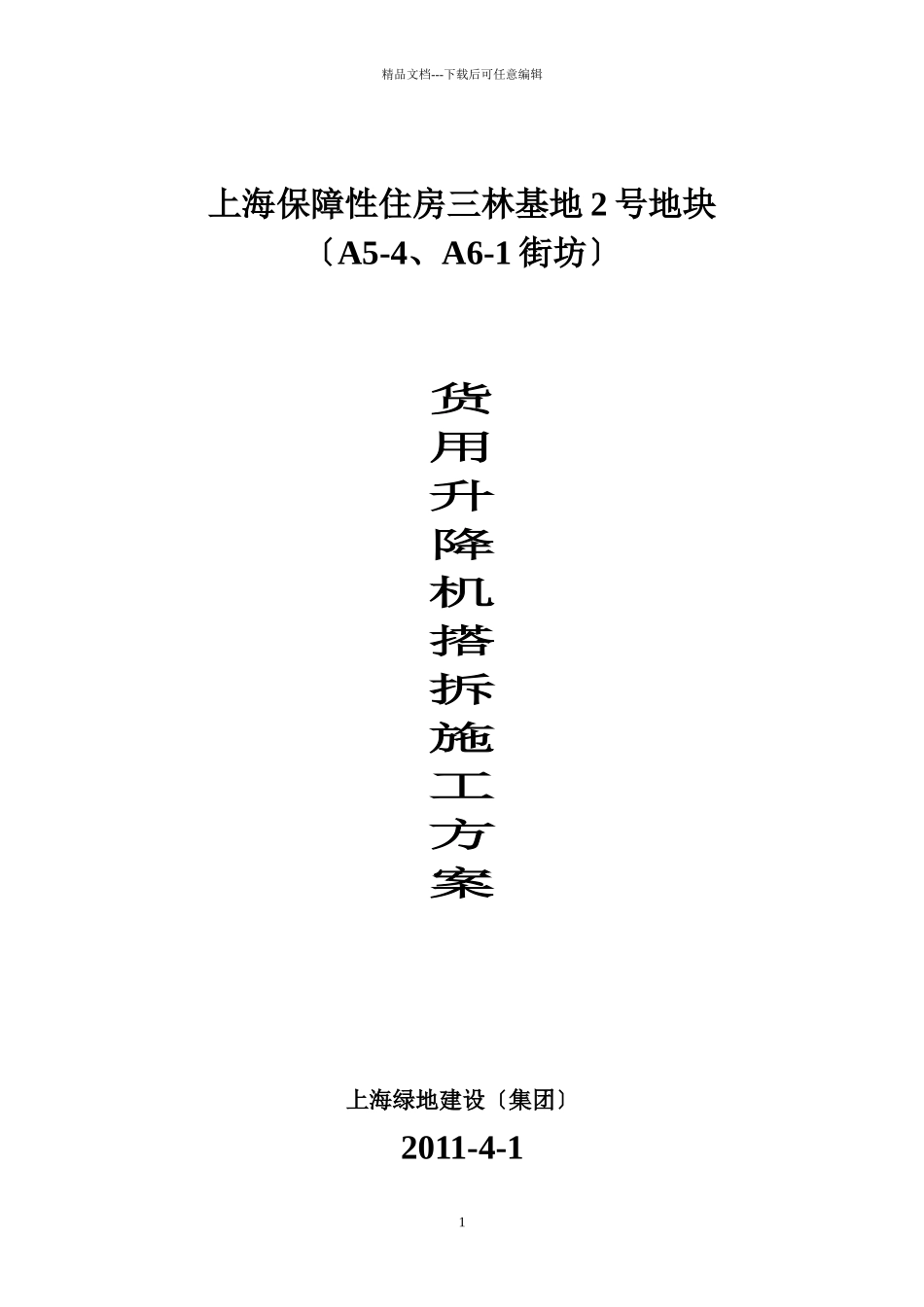

精品文档---下载后可任意编辑上海保障性住房三林基地 2 号地块〔A5-4、A6-1 街坊〕货用升降机搭拆施工方案上海绿地建设〔集团〕2011-4-11精品文档---下载后可任意编辑目录一、概述……………………………………………………………3二、主要技术参数…………………………………………………3三、升降机底盘混凝土根底施工方案……………………………4四、升降机安装……………………………………………………4五、缆风绳安装…………………………………………………….6六、吊臂安装……………………………………………………….6七、钢丝绳安装…………………………………………………….6八、升降机平安装置的安装……………………………………….7九、停靠及附墙装置……………………………………………….7十、SSB-100 型〔2×2.3m〕升降机的计算书…………………...7十一、 调试与试运行…………………………………………………10十二、 使用……………………………………………………………11十三、 管理……………………………………………………………12十四、 平安技术措施…………………………………………………13十五、 升降机的拆卸………………………………………………….13十六、 技术交底……………………………………………………….152精品文档---下载后可任意编辑一、概述本工程使用 SSB-100 型〔2×2.3m〕货用升降机 2 台，A5-4 街坊 8 号楼、A6-1 街坊 5 号楼各一台,架体高度均为 11 节*、节=米。本施工升降机是根据JGJ59-99?建筑施工平安检查标准?和 JGJ88-92?龙门架及升降机提升及平安技术标准?行业标准而制作，是一种设计合理，具有操作简单，平安性能好，拆装方便，平安可靠，便于运输等特点。是广泛应用于工业与建筑施工工程必要的垂直运输机械。本升降机配备起重限制装置、提升高度上下限位装置及放松绳装置、吊篮停靠装置、进料口平安门、吊笼进出口平安门和钢丝绳过路保护〔防跳绳〕以及防坠落装置等多种平安装置。二、主要技术参数序号工程名称性能参数1吊笼最大起重量10KN2吊杆最大起重量5KN3提升高度不大于 30m4提升速度不大于 30m/min5适用卷扬机额定拉力10KN平均速度不大于 30m/min钢丝绳型号6×19-11-115 或 6×37-11-155电动机型号Y132S-4制动器型号TJ2-2006起重量限制器5KN-12KN7吊篮出料平安停靠装置同吊笼出料门联动8防坠落平安器坠落锁定距离小于 200mm9上、下限位按提升高...
