人工挖孔桩施工组织设计概要

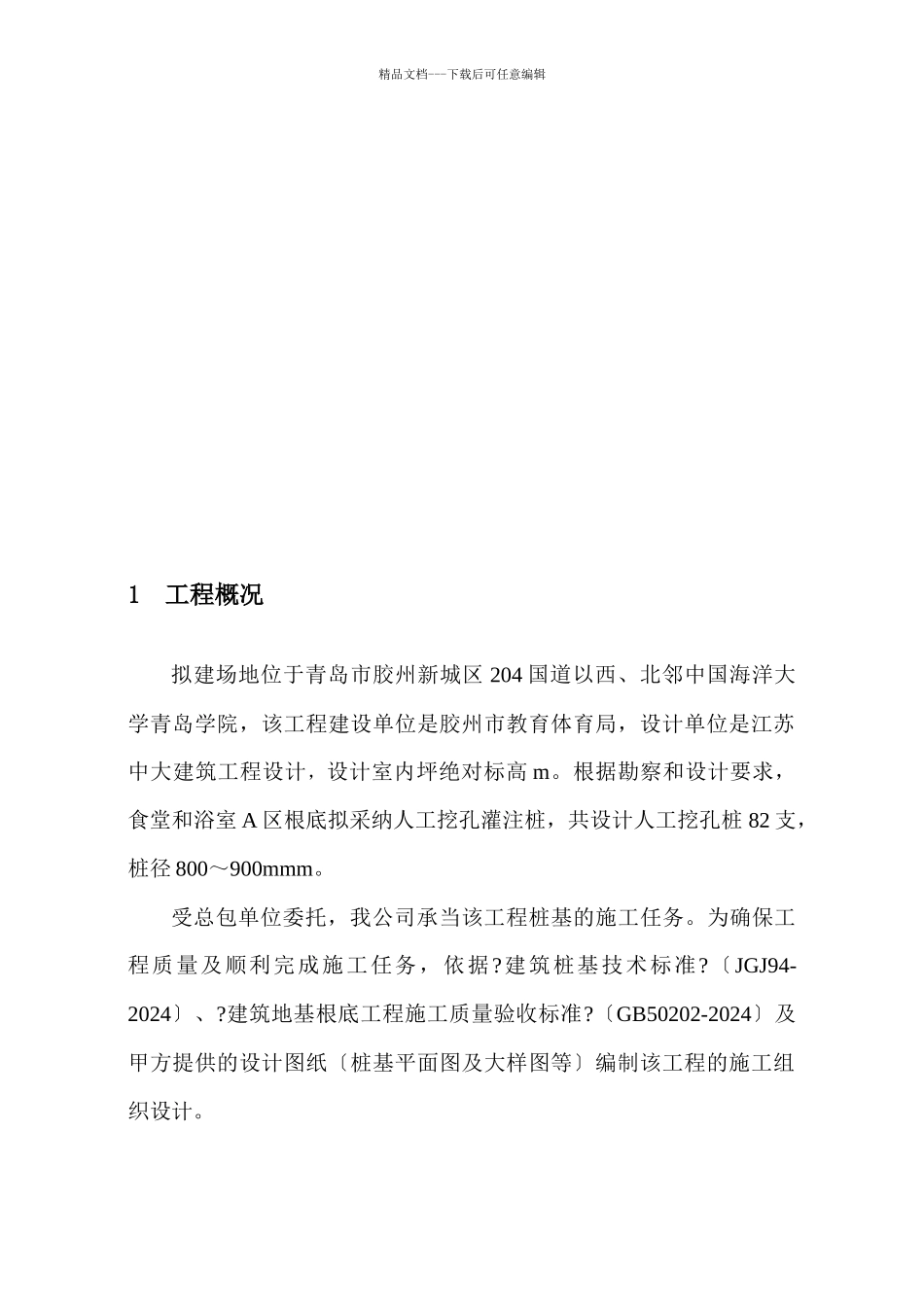

精品文档---下载后可任意编辑1 工程概况拟建场地位于青岛市胶州新城区 204 国道以西、北邻中国海洋大学青岛学院，该工程建设单位是胶州市教育体育局，设计单位是江苏中大建筑工程设计，设计室内坪绝对标高 m。根据勘察和设计要求，食堂和浴室 A 区根底拟采纳人工挖孔灌注桩，共设计人工挖孔桩 82 支，桩径 800～900mmm。受总包单位委托，我公司承当该工程桩基的施工任务。为确保工程质量及顺利完成施工任务，依据?建筑桩基技术标准?〔JGJ94-2024〕、?建筑地基根底工程施工质量验收标准?〔GB50202-2024〕及甲方提供的设计图纸〔桩基平面图及大样图等〕编制该工程的施工组织设计。精品文档---下载后可任意编辑2 施工条件2.1 场地条件拟建工程场区地貌类型为剥蚀残丘，地形起伏较大。场区周边交通条件良好，水电供给充足，地下无电缆、管线、沟渠等障碍物。2.2 工程地质条件根据甲方提供的?岩土工程勘察报告?，拟建场地地层结构简单，层序清楚，上覆第四系地层以素填土层为主，局局部布有粉质粘土，下伏基岩为白垩系中下统莱阳群杜村组砾岩，自上而下分述如下：第层：素填土〔Q4ml〕黄褐色、稍湿、松散，以粉土为主，含有砾石、碎石局部上部见有植物根系。回填时间约 30 年。～m。 第层：粉质粘土〔Q3pl+al〕黄褐色，可塑，含较多砂砾和 Fe、Mn 质结核，稍有光泽，干强度中等，韧性中等，无摇震反响，局部相变为含砂粉土，韧性较低。该层仅在62#、65#、67#、68#、69#、104#、112#、118#、119#、120#、122、124#、精品文档---下载后可任意编辑B22#、B23#、B24#孔揭露，层厚 0.50～mm～m，～m，建议地基承载力特征值 fak取 200kPa，压缩模量 Es1-2Pa，粘聚力 C 取 25kPa，内摩擦角 Φ 取 10○，桩的极限侧阻力标准值 qsk取 60kPa。。第层：全风化砾岩〔K1d〕紫褐色，结构构造完全破坏，砾径大于 2mm 超过全重的 50％，多为浑圆状及次棱角状，含粉土、钙质、铁质氧化物，呈碎裂状，主要矿物成份为长石、石英。～m～ m～m，建议地基承载力特征值 fak取 280kPa，变形模量 E0取 25MPa，桩的极限侧阻力标准值 qsk取 85kPa。第层：强风化砾岩〔K1d〕灰褐色、稍湿，该层顶部风化强烈，结构构造局部破坏，砾状结构、块状构造，砾径大于 2mm 超过全重的 50％，多为浑圆状及次棱角状的砾石，含粉土、钙质、铁质氧化物，矿物成份以长石、石英为主。该层在拟建场地广泛分布，勘察期间未揭穿。最大控制厚度 5.30米，建议...
