光纤收发器在光纤传输中预算损耗参数

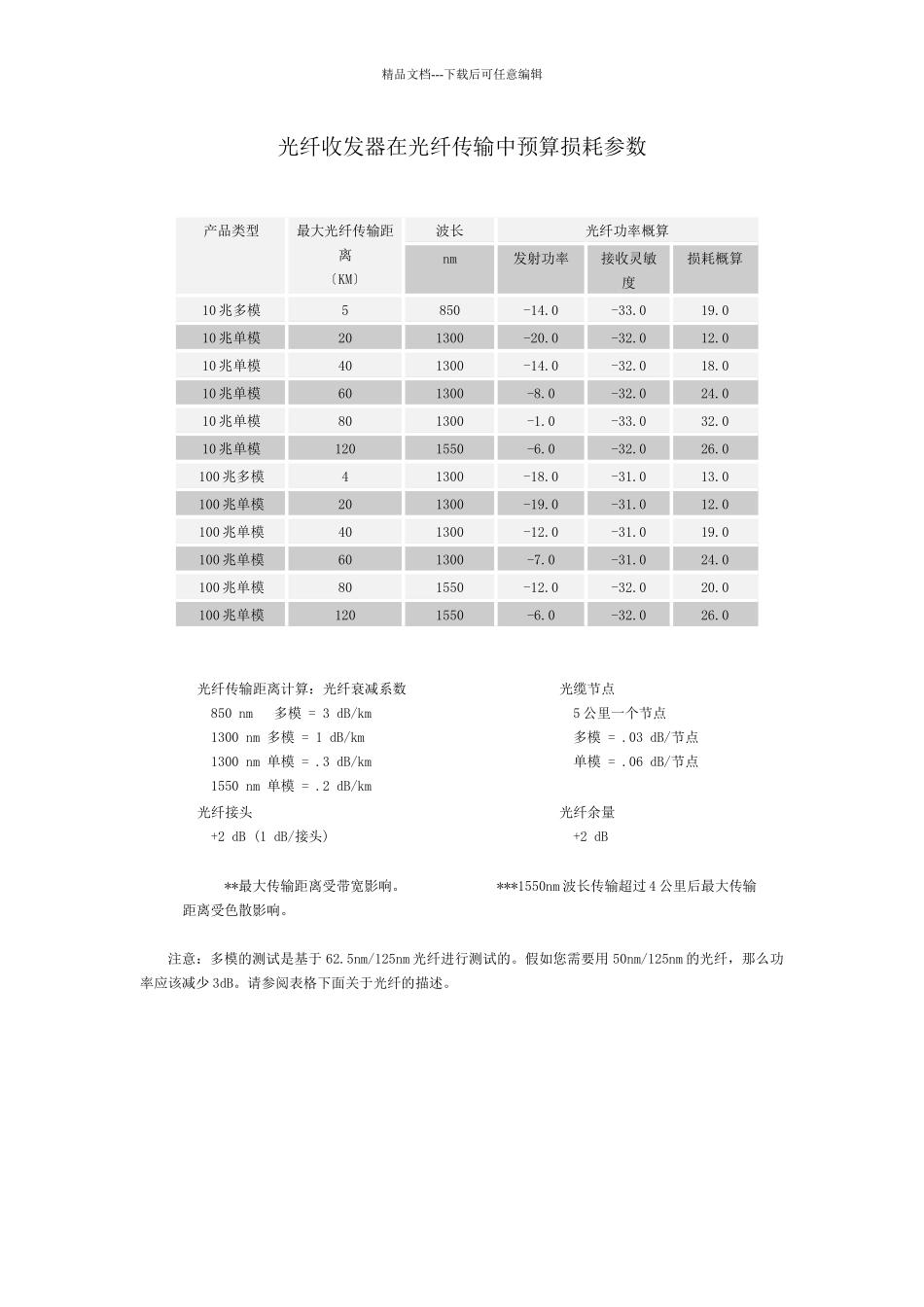

光纤收发器在光纤传输中预算损耗参数_第1页
1/1
精品文档---下载后可任意编辑光纤收发器在光纤传输中预算损耗参数产品类型 最大光纤传输距离〔KM〕 波长 光纤功率概算 nm 发射功率 接收灵敏度 损耗概算 10 兆多模 5 850 -14.0 -33.0 19.0 10 兆单模 20 1300 -20.0 -32.0 12.0 10 兆单模 40 1300 -14.0 -32.0 18.0 10 兆单模 60 1300 -8.0 -32.0 24.0 10 兆单模 80 1300 -1.0 -33.0 32.0 10 兆单模 120 1550 -6.0 -32.0 26.0 100 兆多模 41300 -18.0 -31.0 13.0 100 兆单模 20 1300 -19.0 -31.0 12.0 100 兆单模 40 1300 -12.0 -31.0 19.0 100 兆单模 60 1300 -7.0 -31.0 24.0 100 兆单模 80 1550 -12.0 -32.0 20.0 100 兆单模 120 1550 -6.0 -32.0 26.0 光纤传输距离计算:光纤衰减系数 850 nm 多模 = 3 dB/km 1300 nm 多模 = 1 dB/km 1300 nm 单模 = .3 dB/km 1550 nm 单模 = .2 dB/km光缆节点 5 公里一个节点 多模 = .03 dB/节点 单模 = .06 dB/节点光纤接头 +2 dB (1 dB/接头)光纤余量 +2 dB **最大传输距离受带宽影响。 ***1550nm 波长传输超过 4 公里后最大传输距离受色散影响。注意:多模的测试是基于 62.5nm/125nm 光纤进行测试的。假如您需要用 50nm/125nm 的光纤,那么功率应该减少 3dB。请参阅表格下面关于光纤的描述。
