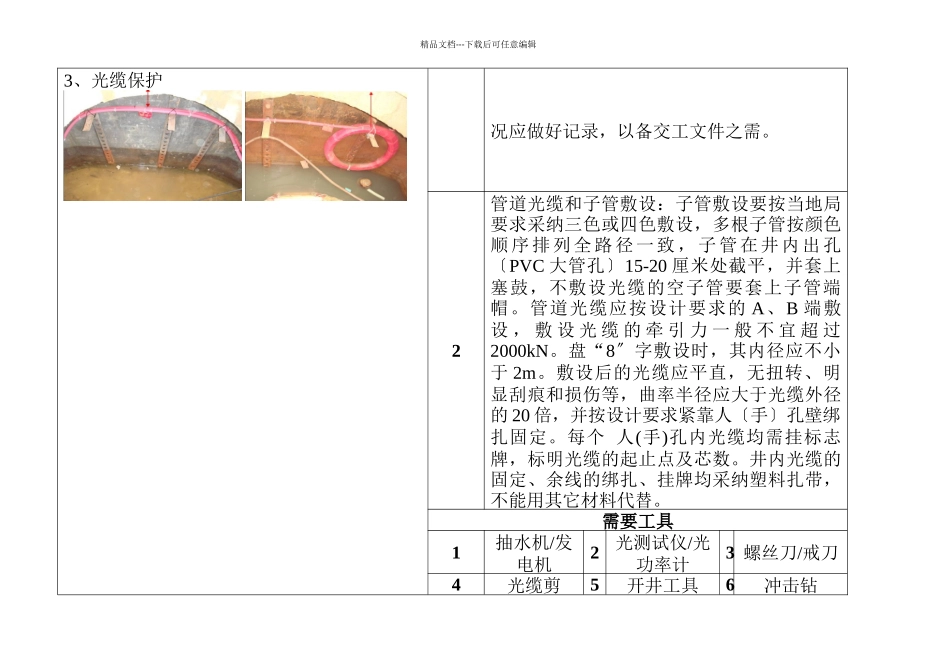

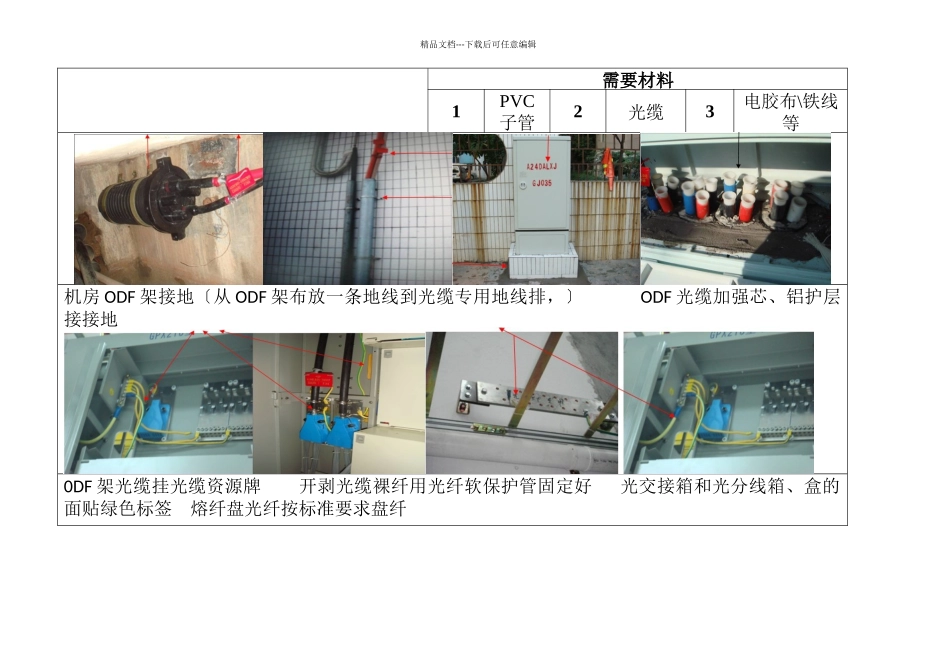

精品文档---下载后可任意编辑光缆施工作业指导书步骤一：光缆布放与光缆保护光缆布放与光缆保护工序活动操作人员a) 光缆盘测检验 2、管道光缆和子管敷设 光缆布放与光缆保护施工光缆步骤1路由测量以及材料检验：根据?工程设计文件?的走线路由及现场情况确定是否需要布放子管或者架空以及光缆长度；光缆布放前要先进行盘测并做好记录。2管道光缆和子管敷设3光缆保护考前须知1盘测检验：对工程中使用的光缆等主要材料，应与监理一起进行必要的检验或盘测测试，并把检验和测试结果形成记录，责任人和监理人员须签名确认，以备做交工文件时使用。对测试不合格的材料产品应及时反应和报告，并予以清退；光缆配盘：根据中继段的长度和现场的实际情况〔主要考虑地理条件是否能做光缆接头〕，对工程所需的光缆进行灵活配置，以减少光缆的浪费和线路的传输损耗。配盘情精品文档---下载后可任意编辑3、光缆保护 况应做好记录，以备交工文件之需。2管道光缆和子管敷设：子管敷设要按当地局要求采纳三色或四色敷设，多根子管按颜色顺 序 排 列 全 路 径 一 致 ， 子 管 在 井 内 出 孔〔PVC 大管孔〕15-20 厘米处截平，并套上塞鼓，不敷设光缆的空子管要套上子管端帽。管道光缆应按设计要求的 A、B 端敷设 ， 敷 设 光 缆 的 牵 引 力 一 般 不 宜 超 过2000kN。盘“8〞字敷设时，其内径应不小于 2m。敷设后的光缆应平直，无扭转、明显刮痕和损伤等，曲率半径应大于光缆外径的 20 倍，并按设计要求紧靠人〔手〕孔壁绑扎固定。每个 人(手)孔内光缆均需挂标志牌，标明光缆的起止点及芯数。井内光缆的固定、余线的绑扎、挂牌均采纳塑料扎带，不能用其它材料代替。需要工具1抽水机/发电机2光测试仪/光功率计3 螺丝刀/戒刀4光缆剪5开井工具6冲击钻精品文档---下载后可任意编辑需要材料1PVC子管2光缆3电胶布\铁线等机房 ODF 架接地〔从 ODF 架布放一条地线到光缆专用地线排，〕 ODF 光缆加强芯、铝护层接接地 0DF 架光缆挂光缆资源牌 开剥光缆裸纤用光纤软保护管固定好 光交接箱和光分线箱、盒的面贴绿色标签 熔纤盘光纤按标准要求盘纤精品文档---下载后可任意编辑 要求：路由复测：施工前必须进行路由复测。主要是对线路的走向和距离进行评估和测量，了解线路的走向是否平安可靠、经济合理，以及原有可利用的资源是否与实际相符等。同时确定杆路具体走向、电杆、拉线、(撑杆)埋设位置和杆高、杆距、拉线程...
