2025年钢管落地双排脚手架全套计算书

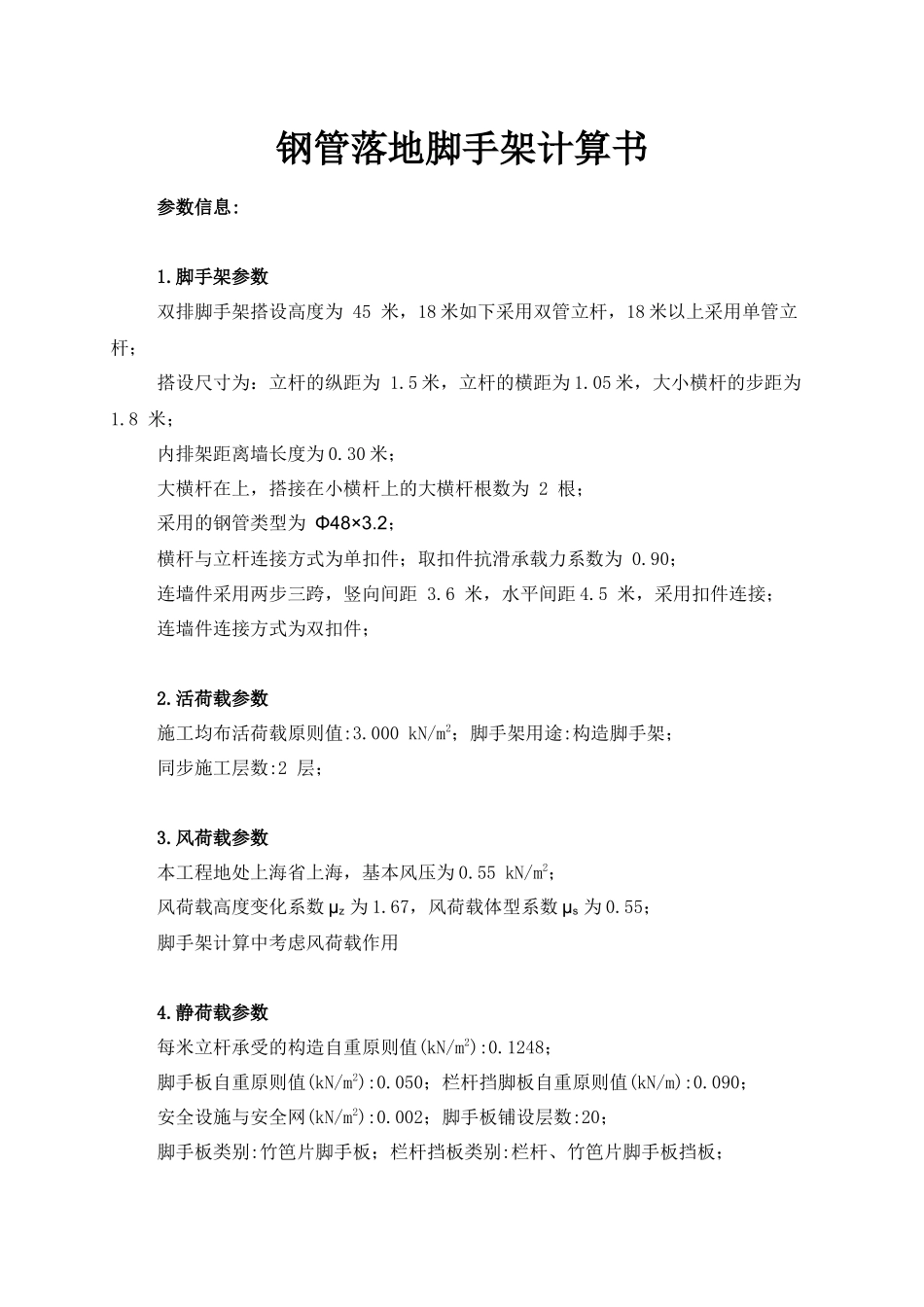

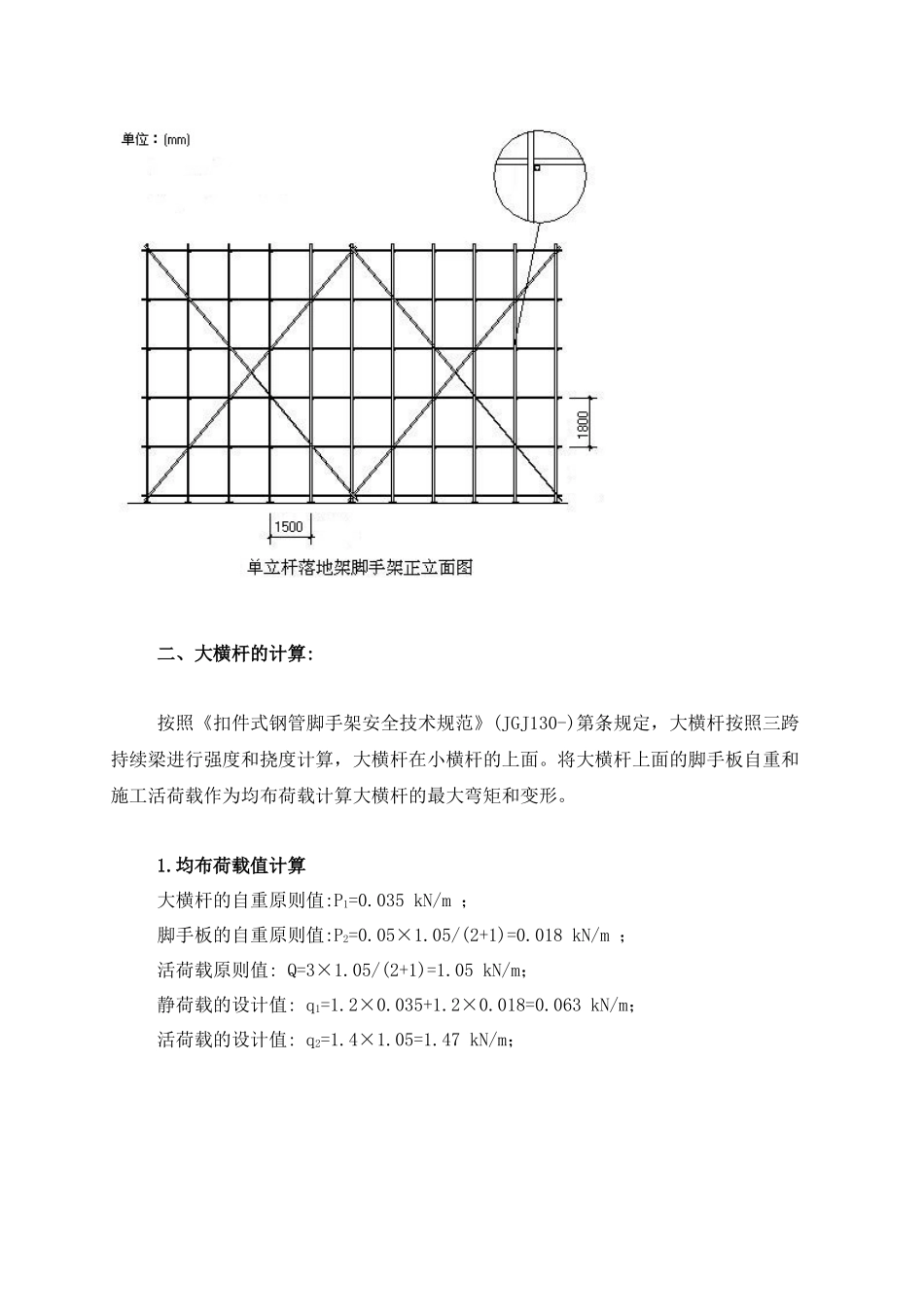

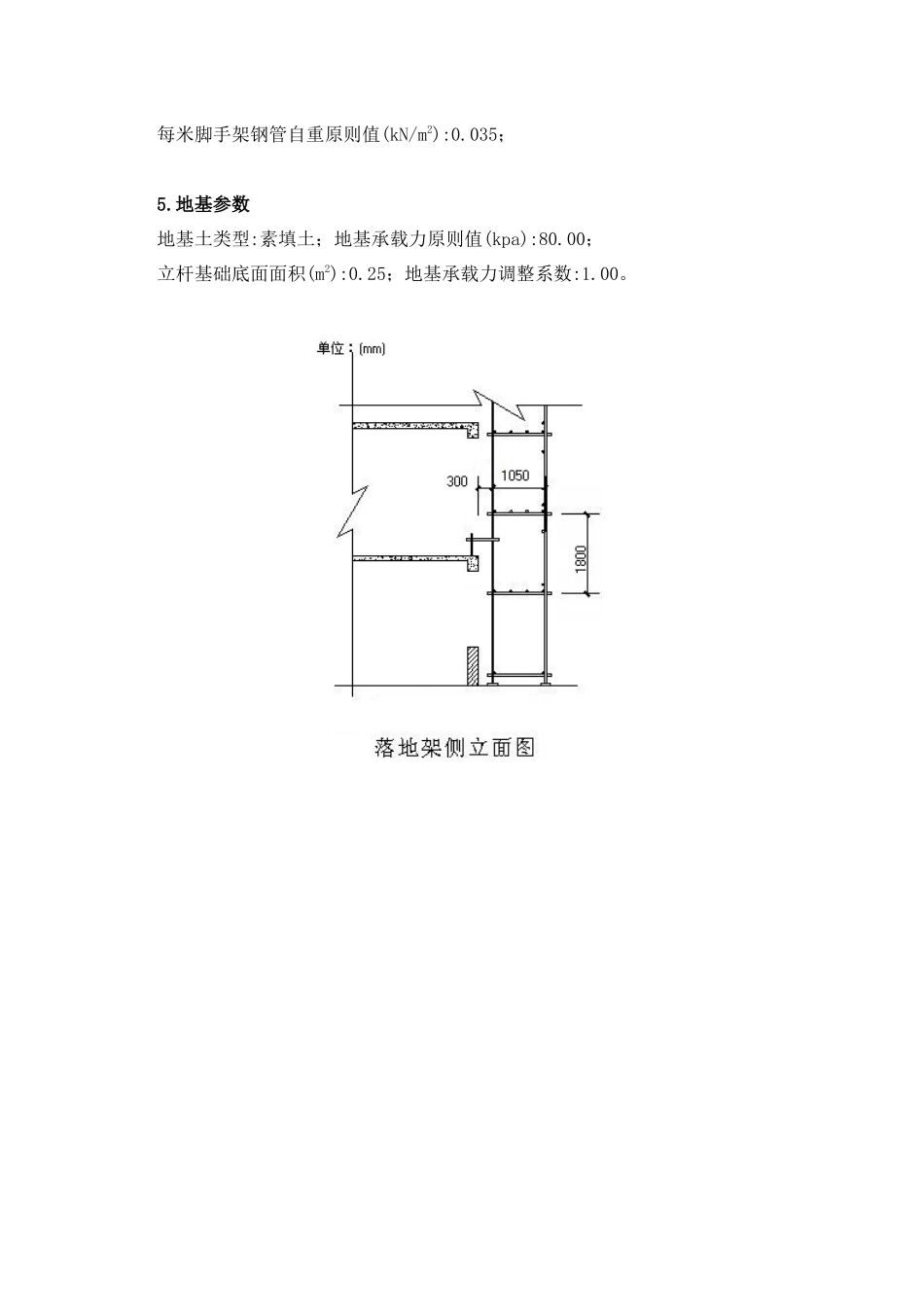

钢管落地脚手架计算书参数信息:1.脚手架参数双排脚手架搭设高度为 45 米，18 米如下采用双管立杆，18 米以上采用单管立杆；搭设尺寸为：立杆的纵距为 1.5 米，立杆的横距为 1.05 米，大小横杆的步距为1.8 米；内排架距离墙长度为 0.30 米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为 Φ48×3.2； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.90；连墙件采用两步三跨，竖向间距 3.6 米，水平间距 4.5 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载原则值:3.000 kN/m2；脚手架用途:构造脚手架；同步施工层数:2 层；3.风荷载参数本工程地处上海省上海，基本风压为 0.55 kN/m2；风荷载高度变化系数 μz 为 1.67，风荷载体型系数 μs 为 0.55；脚手架计算中考虑风荷载作用4.静荷载参数每米立杆承受的构造自重原则值(kN/m2):0.1248；脚手板自重原则值(kN/m2):0.050；栏杆挡脚板自重原则值(kN/m):0.090；安全设施与安全网(kN/m2):0.002；脚手板铺设层数:20；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重原则值(kN/m2):0.035；5.地基参数地基土类型:素填土；地基承载力原则值(kpa):80.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。 二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-)第条规定，大横杆按照三跨持续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重原则值:P1=0.035 kN/m ；脚手板的自重原则值:P2=0.05×1.05/(2+1)=0.018 kN/m ；活荷载原则值: Q=3×1.05/(2+1)=1.05 kN/m；静荷载的设计值: q1=1.2×0.035+1.2×0.018=0.063 kN/m；活荷载的设计值: q2=1.4×1.05=1.47 kN/m； 图 1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图 2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图 1、图 2 组合。跨中最大弯距计算公式如下: 跨中最大弯距为 M1max=0.08×0.063×1.52+0.10×1.47×1.52 =0.342 kN.m；支座最大弯距计算公式如下: 支座最大弯距为 M2max= -0.10×0.063×1.52-0.117×1.47×1.52 =-0.401 kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.342×106,0.401×106)/4730=84.778 ...
