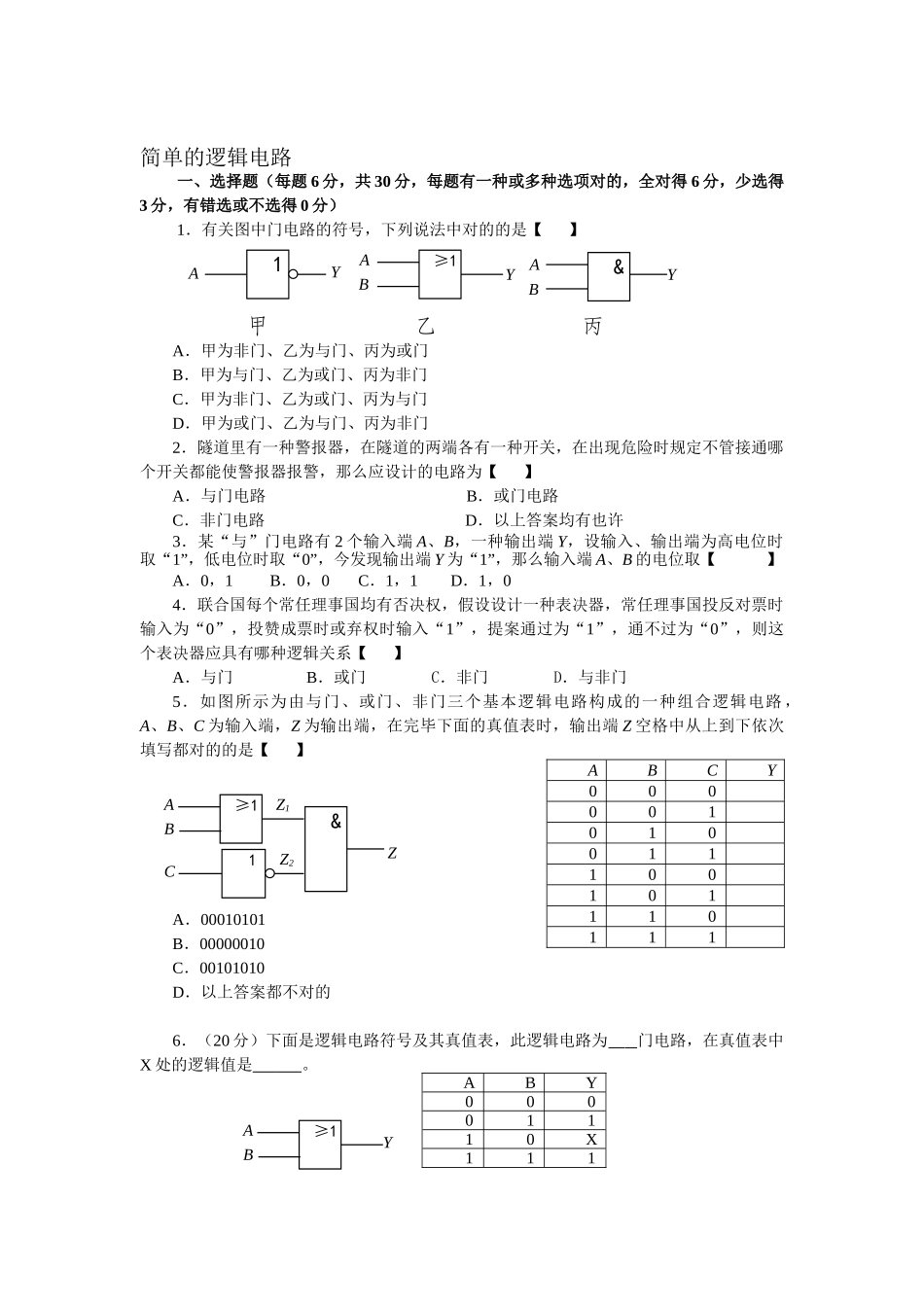

简单的逻辑电路一、选择题（每题 6 分，共 30 分，每题有一种或多种选项对的，全对得 6 分，少选得3 分，有错选或不选得 0 分）1．有关图中门电路的符号，下列说法中对的的是【 】A．甲为非门、乙为与门、丙为或门 B．甲为与门、乙为或门、丙为非门C．甲为非门、乙为或门、丙为与门 D．甲为或门、乙为与门、丙为非门2．隧道里有一种警报器，在隧道的两端各有一种开关，在出现危险时规定不管接通哪个开关都能使警报器报警，那么应设计的电路为【 】A．与门电路 B．或门电路C．非门电路 D．以上答案均有也许3．某“与”门电路有 2 个输入端 A、B，一种输出端 Y，设输入、输出端为高电位时取“1”，低电位时取“0”，今发现输出端 Y 为“1”，那么输入端 A、B 的电位取【 】A．0，1 B．0，0 C．1，1 D．1，04．联合国每个常任理事国均有否决权，假设设计一种表决器，常任理事国投反对票时输入为“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系【 】A．与门 B．或门 C．非门 D．与非门5．如图所示为由与门、或门、非门三个基本逻辑电路构成的一种组合逻辑电路 ，A、B、C 为输入端，Z 为输出端，在完毕下面的真值表时，输出端 Z 空格中从上到下依次填写都对的的是【 】A．00010101 B．00000010 C．00101010 D．以上答案都不对的6．（20 分）下面是逻辑电路符号及其真值表，此逻辑电路为 门电路，在真值表中X 处的逻辑值是 。ABCY000001010011100101110111ABY00001110X111&ABY甲≥1ABY1YA乙丙&Z≥1ABZ1Z21C≥1ABY7．（20 分）某单位的保险柜上有三把锁，三把锁的钥匙分别由经理、会计和出纳三人掌管，三人同步到位时才能把保险柜打开，请你根据这些状况列出真值表。沁园春·雪 <毛泽东>北国风光，千里冰封，万里雪飘。望长城内外，惟余莽莽；大河上下，顿失滔滔。山舞银蛇，原驰蜡象，欲与天公试比高。须晴日，看红装素裹，分外妖娆。江山如此多娇，引无数英雄竞折腰。惜秦皇汉武，略输文采；唐宗宋祖，稍逊风骚。一代天骄，成吉思汗，只识弯弓射大雕。俱往矣，数风流人物，还看今朝。薄雾浓云愁永昼， 瑞脑消金兽。 佳节又重阳， 玉枕纱厨， 午夜凉初透。东篱把酒傍晚后， 有暗香盈袖。 莫道不消魂， 帘卷西风， 人比黄花瘦。
