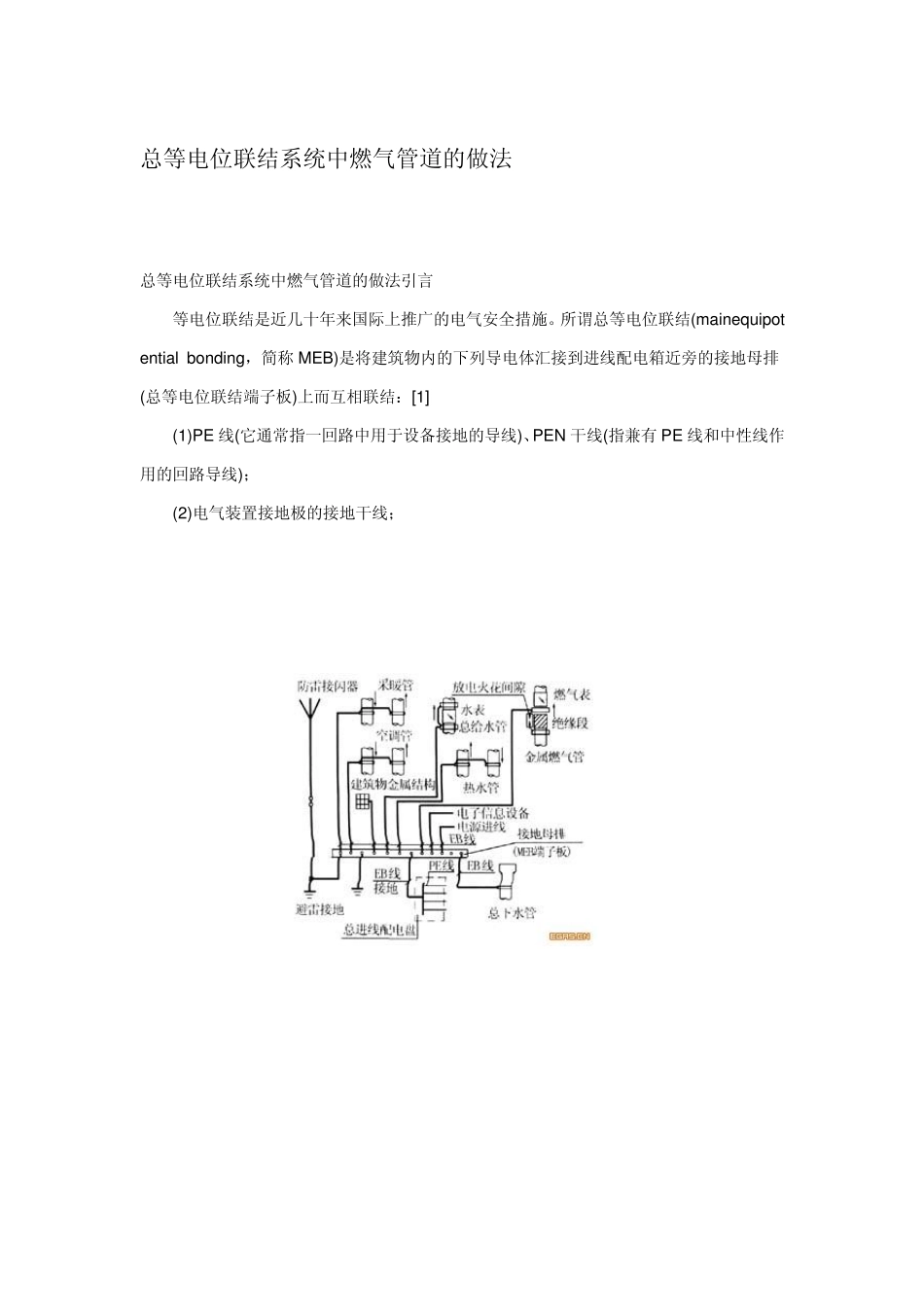

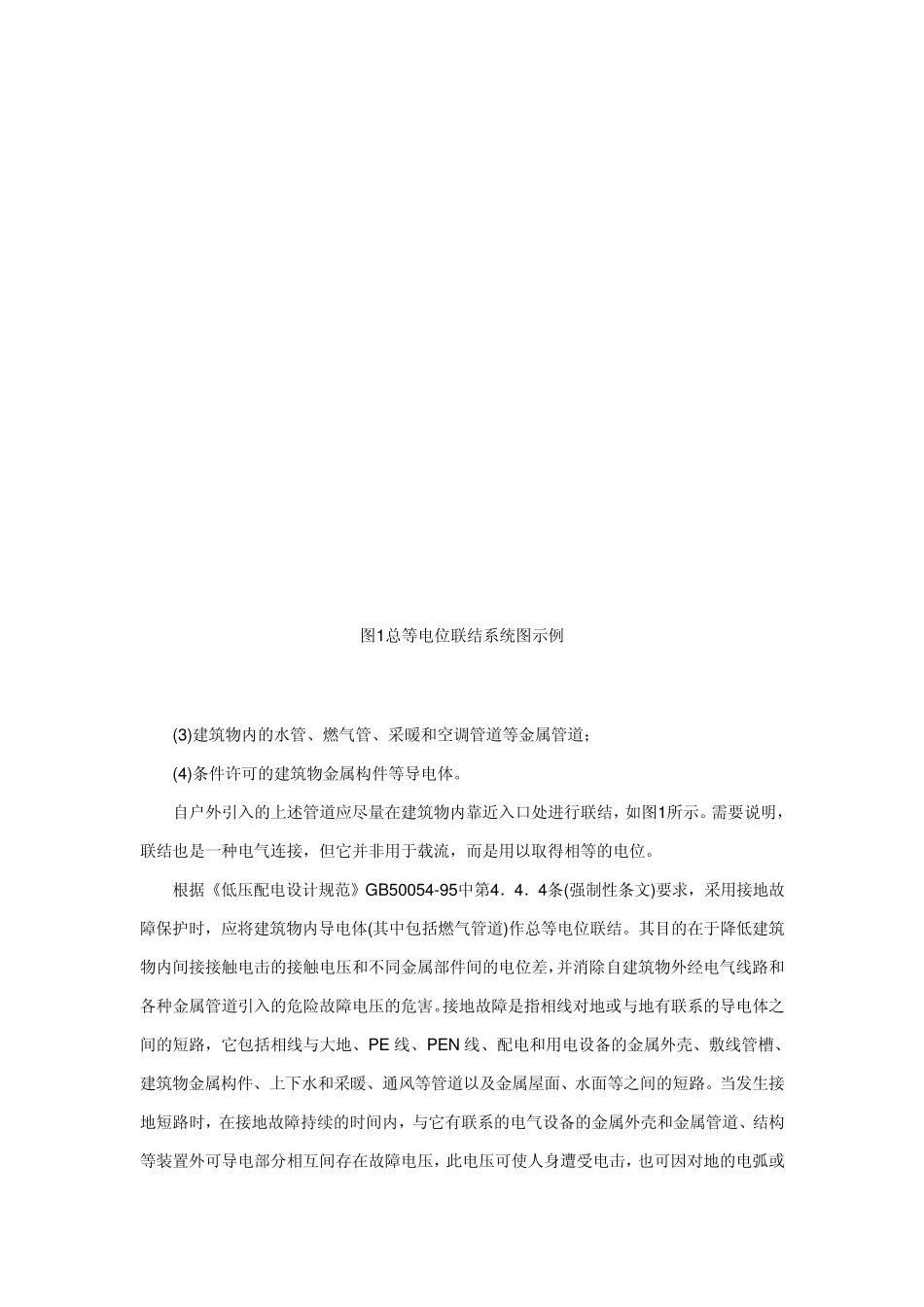

总等电位联结系统中燃气管道的做法 总等电位联结系统中燃气管道的做法引言 等电位联结是近几十年来国际上推广的电气安全措施。所谓总等电位联结(mainequ ipotential bonding,简称MEB)是将建筑物内的下列导电体汇接到进线配电箱近旁的接地母排(总等电位联结端子板)上而互相联结:[1] (1)PE 线(它通常指一回路中用于设备接地的导线)、PEN 干线(指兼有 PE 线和中性线作用的回路导线); (2)电气装置接地极的接地干线; 图1总等电位联结系统图示例 (3)建筑物内的水管、燃气管、采暖和空调管道等金属管道; (4)条件许可的建筑物金属构件等导电体。 自户外引入的上述管道应尽量在建筑物内靠近入口处进行联结,如图1所示。需要说明,联结也是一种电气连接,但它并非用于载流,而是用以取得相等的电位。 根据《低压配电设计规范》GB50054-95中第4.4.4条(强制性条文)要求,采用接地故障保护时,应将建筑物内导电体(其中包括燃气管道)作总等电位联结。其目的在于降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差,并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。接地故障是指相线对地或与地有联系的导电体之间的短路,它包括相线与大地、PE 线、PEN 线、配电和用电设备的金属外壳、敷线管槽、建筑物金属构件、上下水和采暖、通风等管道以及金属屋面、水面等之间的短路。当发生接地短路时,在接地故障持续的时间内,与它有联系的电气设备的金属外壳和金属管道、结构等装置外可导电部分相互间存在故障电压,此电压可使人身遭受电击,也可因对地的电弧或火花引起火灾或爆炸,造成严重生命财产损失。单一的切断接地故障保护措施因保护电器产品的质量、电器参数的选择和其使用中的变化以及施工质量、维护管理水平等原因,其动作并非完全可靠。且保护电器尚不能防止由建筑物外进入的故障电压的危害,因此 IEC 标准和一些技术先进的国家都规定在采用此种保护措施时,还应采取总等电位联结措施,以降低人体受到电击时的接触电压,提高电气安全水平。此条文目前被列为北京市施工图审查工作中重点审查内容之一,因此在该总等电位联结系统中燃气管道的做法成为急待解决的问题。 1 在总等电位联结中燃气管道做法的理论依据 1.1国内的有关规定 《等电位联结安装》02D501—2在等电位联结的安装要求中指出:“为避免用燃气管道做接地极,燃气管入产后应插入一绝缘段,以与户外埋地的燃气管隔离。为防雷电流在燃...
