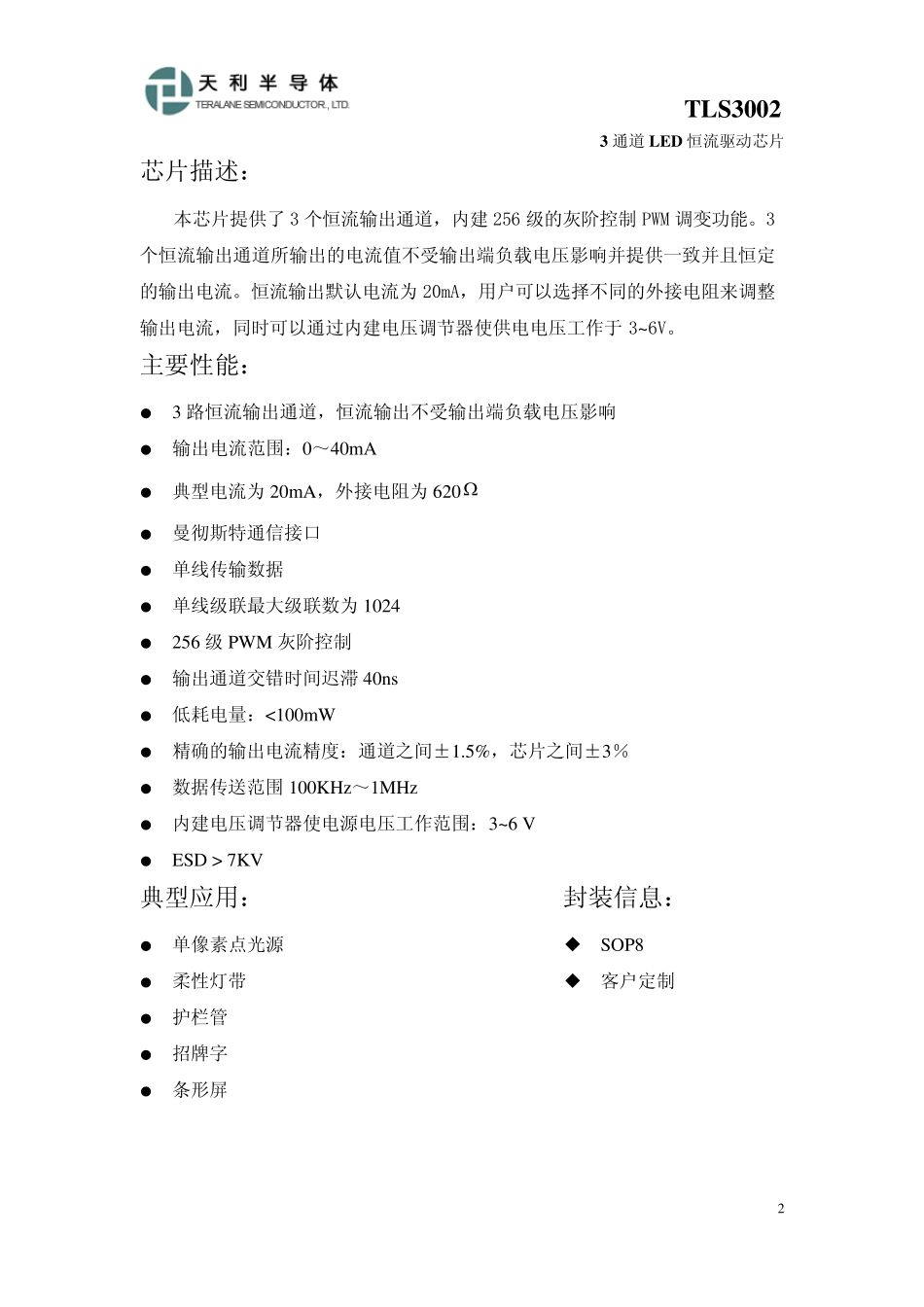

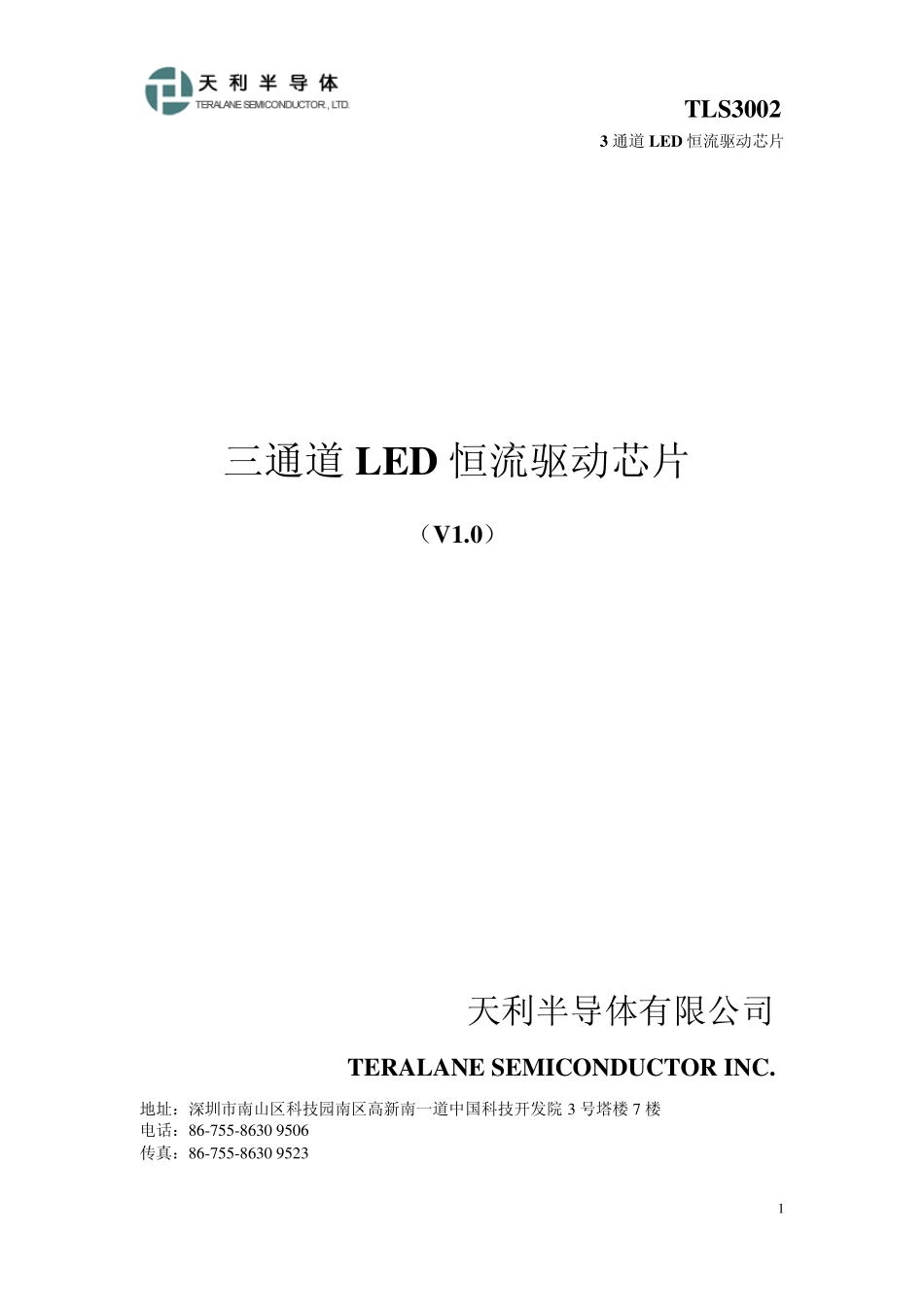

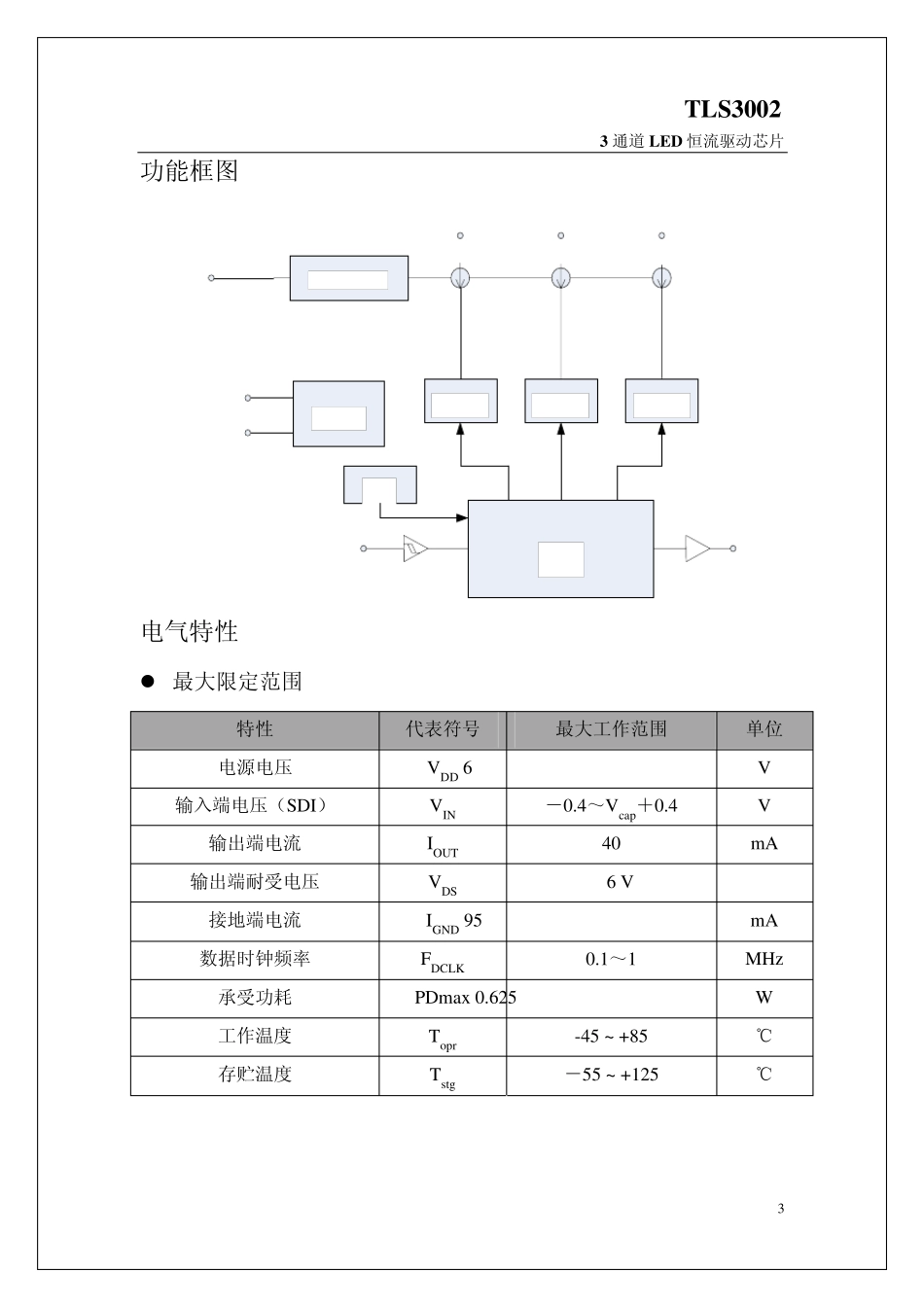

TLS3002 3 通道LED 恒流驱动芯片 1 三通道LED 恒流驱动芯片 （V1.0） 天利半导体有限公司 TERALANE SEMICONDUCTOR INC. 地址：深圳市南山区科技园南区高新南一道中国科技开发院 3 号塔楼 7 楼 电话：8 6 -7 5 5 -8 6 3 0 9 5 0 6 传真：8 6 -7 5 5 -8 6 3 0 9 5 2 3 TLS3002 3 通道LED 恒流驱动芯片 2芯片描述： 本芯片提供了3 个恒流输出通道，内建256 级的灰阶控制PWM 调变功能。3个恒流输出通道所输出的电流值不受输出端负载电压影响并提供一致并且恒定的输出电流。恒流输出默认电流为20mA，用户可以选择不同的外接电阻来调整输出电流，同时可以通过内建电压调节器使供电电压工作于3~6V。 主要性能： z 3 路恒流输出通道，恒流输出不受输出端负载电压影响 z 输出电流范围：0～40mA z 典型电流为20mA，外接电阻为620Ω z 曼彻斯特通信接口 z 单线传输数据 z 单线级联最大级联数为1024 z 256 级PWM 灰阶控制 z 输出通道交错时间迟滞40ns z 低耗电量：<100mW z 精确的输出电流精度：通道之间±1.5%，芯片之间±3％ z 数据传送范围100KHz～1MHz z 内建电压调节器使电源电压工作范围：3~6 V z ESD > 7KV 典型应用： 封装信息： z 单像素点光源 ◆ SOP8 z 柔性灯带 ◆ 客户定制 z 护栏管 z 招牌字 z 条形屏 TLS3002 3 通道LED 恒流驱动芯片 3功能框图 电气特性 z 最大限定范围 特性 代表符号 最大工作范围 单位 电源电压 VDD 6 V 输入端电压（SDI） VIN －0.4～Vcap＋0.4 V 输出端电流 IOUT 40 mA 输出端耐受电压 VDS 6 V 接地端电流 IGND 95 mA 数据时钟频率 FDCLK 0.1～1 MHz 承受功耗 PDmax 0.625 W 工作温度 Topr -45 ~ +85 ℃ 存贮温度 Tstg －55 ~ +125 ℃ TLS3002 3 通道LED 恒流驱动芯片 4z 直流特性 特性 代表符号 测量条件 最小值一般值 最大值 单位电源电压 VDD 3 6 V 输出电流 IOUT 0 20 40 mA 电流偏移量（通道间） dIOUT1 Iout＝20mA VR＝461 mV R=620 Ω ±1.5 ±3 ％ 电流偏移量（芯片间） dIOUT2 Iout＝20mA VR＝461 mV R=620 Ω ±3 ±6 ％ 电流偏移量 vs 电源电压 %/dVDD 电源电压＝3～5V ±0.2 ±0.5 ％/Vz 动态特性 特性 代表符号最小值一般值 最大值 单位内建时钟频率 OSC 13 27 MHz时钟高电平宽度 1...
