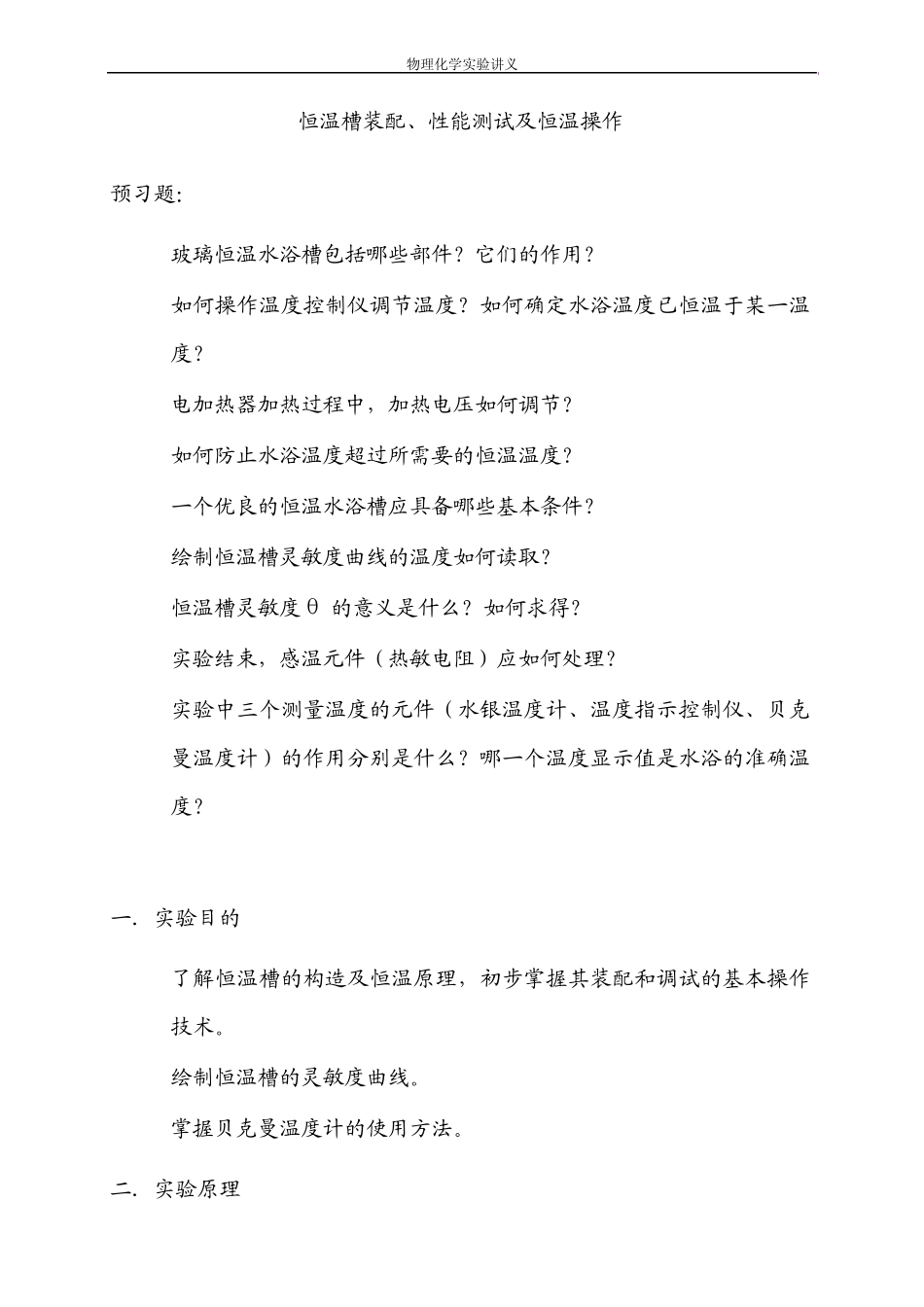

物理化学实验讲义 恒温槽装配、性能测试及恒温操作 预习题: 1. 玻璃恒温水浴槽包括哪些部件?它们的作用? 2. 如何操作温度控制仪调节温度?如何确定水浴温度已恒温于某一温度? 3. 电加热器加热过程中,加热电压如何调节? 4. 如何防止水浴温度超过所需要的恒温温度? 5. 一个优良的恒温水浴槽应具备哪些基本条件? 6. 绘制恒温槽灵敏度曲线的温度如何读取? 7. 恒温槽灵敏度θE的意义是什么?如何求得? 8. 实验结束,感温元件(热敏电阻)应如何处理? 9. 实验中三个测量温度的元件(水银温度计、温度指示控制仪、贝克曼温度计)的作用分别是什么?哪一个温度显示值是水浴的准确温度? 一.实验目的 1. 了解恒温槽的构造及恒温原理,初步掌握其装配和调试的基本操作技术。 2. 绘制恒温槽的灵敏度曲线。 3. 掌握贝克曼温度计的使用方法。 二.实验原理 物理化学实验讲义 在许多物理化学实验中,由于欲测的数据,如折射率、蒸汽压、电导、粘度、化学反应速率等都随温度而变化,因此,这些实验都必须在恒温条件下进行。一般常用恒温槽达到热平衡条件。当恒温槽的温度低于所需的恒定温度时,恒温控制器通过继电器的作用,使加热器工作,对恒温槽加热,待温度升高至所需的恒定温度时,加热器停止加热,从而使恒温槽的温度仅在一微小的区间内波动,本实验所用恒温槽的装置如图 1-1所示。 现将恒温槽各部分的设备分别介绍于下: 1.浴槽。通常有金属槽和玻璃槽两种,槽的容量及形状视需要而定。槽内盛有为热容较大的液体作为工作物质,一般所需恒定温度 1~100℃之间时,多采用蒸馏水;所需恒定温度在 100℃以上时,常采用石蜡油,甘油等。 图 1 -1 恒温槽装置图 1-浴槽;2-加热器;3-搅拌器;4-水银温度计;5-温度控制仪传感器(感温元件);6-恒温控制仪;7-贝克曼温度计传感器 物理化学实验讲义 2.感温元件。它是恒温槽的感觉中枢,其作用在于感知恒温物质的温度,并传输给温度控制仪。它是影响恒温槽灵敏度的关键元件之一。其种类很多,如半导体、热敏电阻等,原理为利用材料电阻对温度变化的敏感性达到控制温度的目的。 3.温度控制仪。如图 1-2为WMZK-01型温度指示控制仪面板。使用时需先将温度指示控制仪与加热器(必要时还需连接调压器),再将所连接的传感器探头(即感温元件)浸入恒温槽内的水中,接通电源后,调节旋钮 2设定加热温度。刻度盘 5显示的是恒温槽中水的温度。当水温低于设定的...
