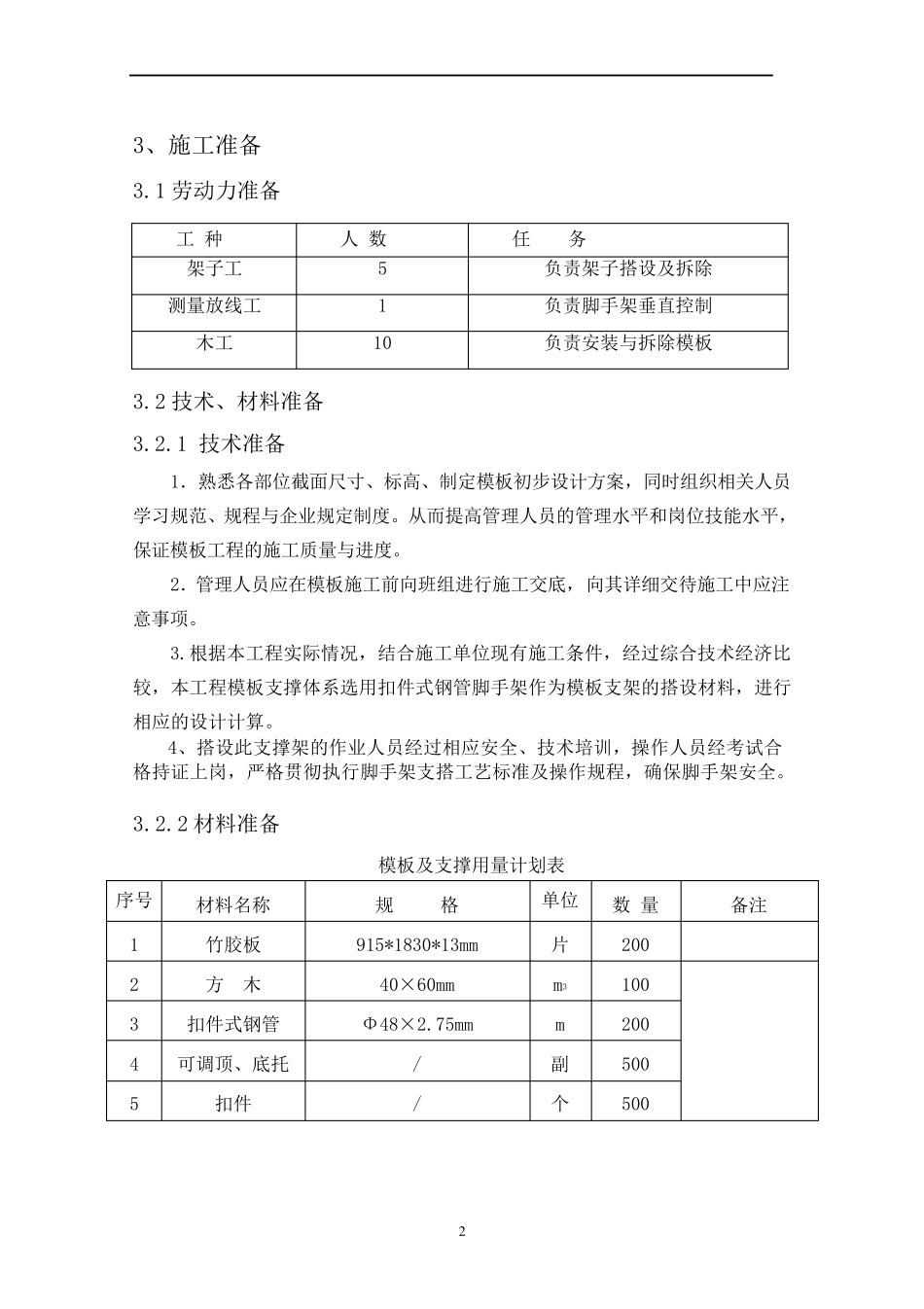

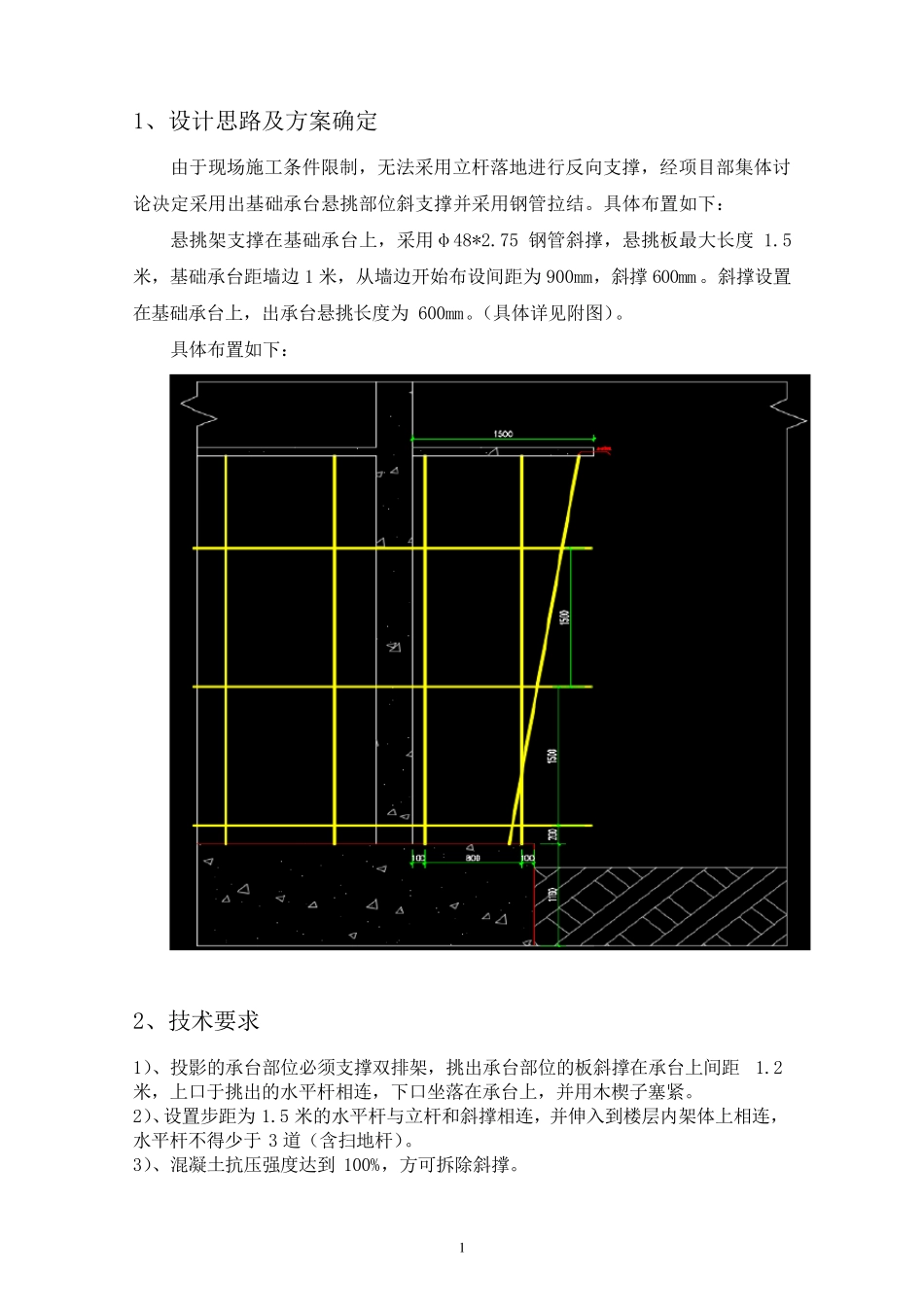

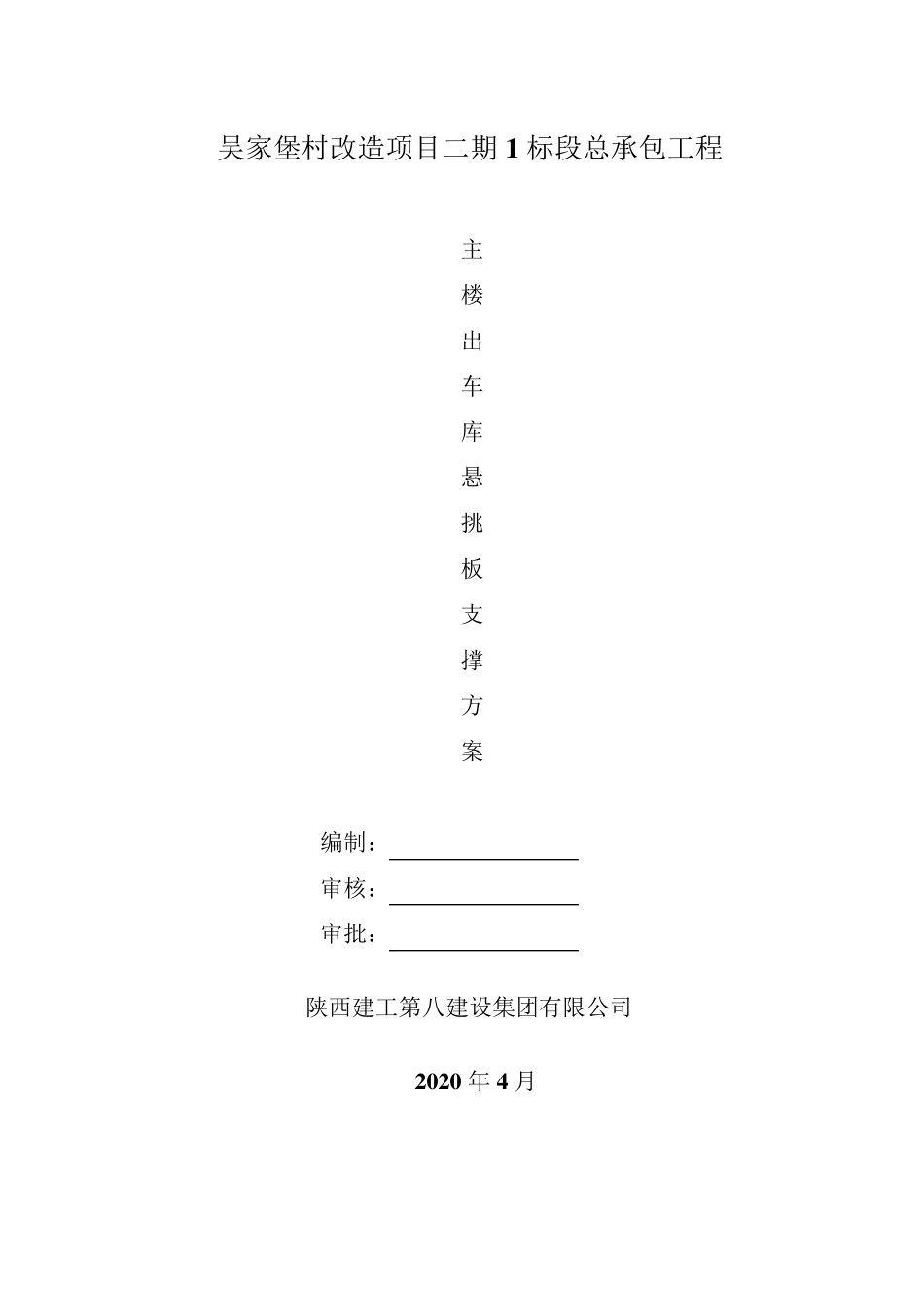

吴家堡村改造项目二期1 标段总承包工程 主 楼 出 车 库 悬 挑 板 支 撑 方 案 编制： 审核： 审批： 陕西建工第八建设集团有限公司 2 0 2 0 年 4 月 1 1、设计思路及方案确定 由于现场施工条件限制，无法采用立杆落地进行反向支撑，经项目部集体讨论决定采用出基础承台悬挑部位斜支撑并采用钢管拉结。具体布置如下： 悬挑架支撑在基础承台上，采用φ48*2.75 钢管斜撑，悬挑板最大长度 1.5米，基础承台距墙边 1 米，从墙边开始布设间距为 900mm，斜撑600mm 。斜撑设置在基础承台上，出承台悬挑长度为 600mm。（具体详见附图）。 具体布置如下： 2、技术要求 1）、投影的承台部位必须支撑双排架，挑出承台部位的板斜撑在承台上间距1.2米，上口于挑出的水平杆相连，下口坐落在承台上，并用木楔子塞紧。 2）、设置步距为 1.5 米的水平杆与立杆和斜撑相连，并伸入到楼层内架体上相连，水平杆不得少于3 道（含扫地杆）。 3）、混凝土抗压强度达到 100%，方可拆除斜撑。 2 3、 施 工 准 备 3.1 劳 动 力 准 备 工 种 人 数 任 务 架 子 工 5 负 责 架 子 搭 设 及 拆 除 测 量 放 线 工 1 负 责 脚 手 架 垂 直 控 制 木 工 10 负 责 安 装 与 拆 除 模 板 3.2 技 术 、 材 料 准 备 3.2.1 技 术 准 备 1． 熟 悉 各 部 位 截 面 尺 寸 、 标 高 、 制 定 模 板 初 步 设 计 方 案 ， 同 时 组 织 相 关 人 员学 习 规 范 、 规 程 与 企 业 规 定 制 度 。 从 而 提 高 管 理 人 员 的 管 理 水 平 和 岗 位 技 能 水 平 ，保 证 模 板 工 程 的 施 工 质 量 与 进 度 。 2． 管 理 人 员 应 在 模 板 施 工 前 向 班 组 进 行 施 工 交 底 ， 向 其 详 细 交 待 施 工 中 应 注意 事 项 。 3.根 据 本 工 程 实 际 情 况 ， 结 合 施 工 单 位 现 有 施 工 条 件 ， 经 过 综 合 技 术 经 济 比较， 本 工 程 模 板 支撑体系选用扣件 式钢管 脚 手 架 作为模 板 支架 的 搭 设 材 料 ， 进 行相 应 的 设 计 计 算。 4、 搭 设 此支撑架 的 作业 人 员 经 过 相 应 安 全、 技 术 培训， 操作人 员 经 考试合格持证 ...
