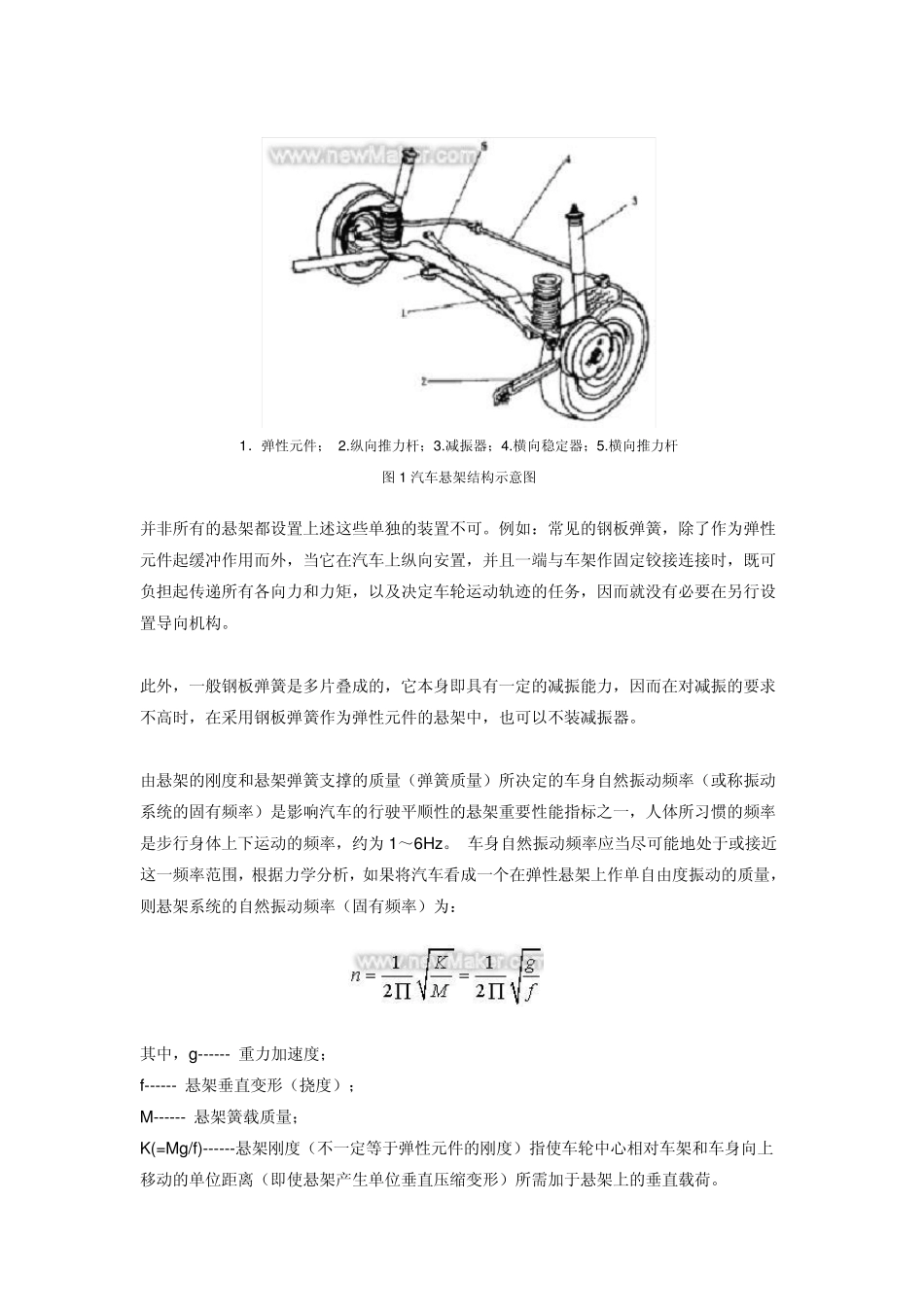

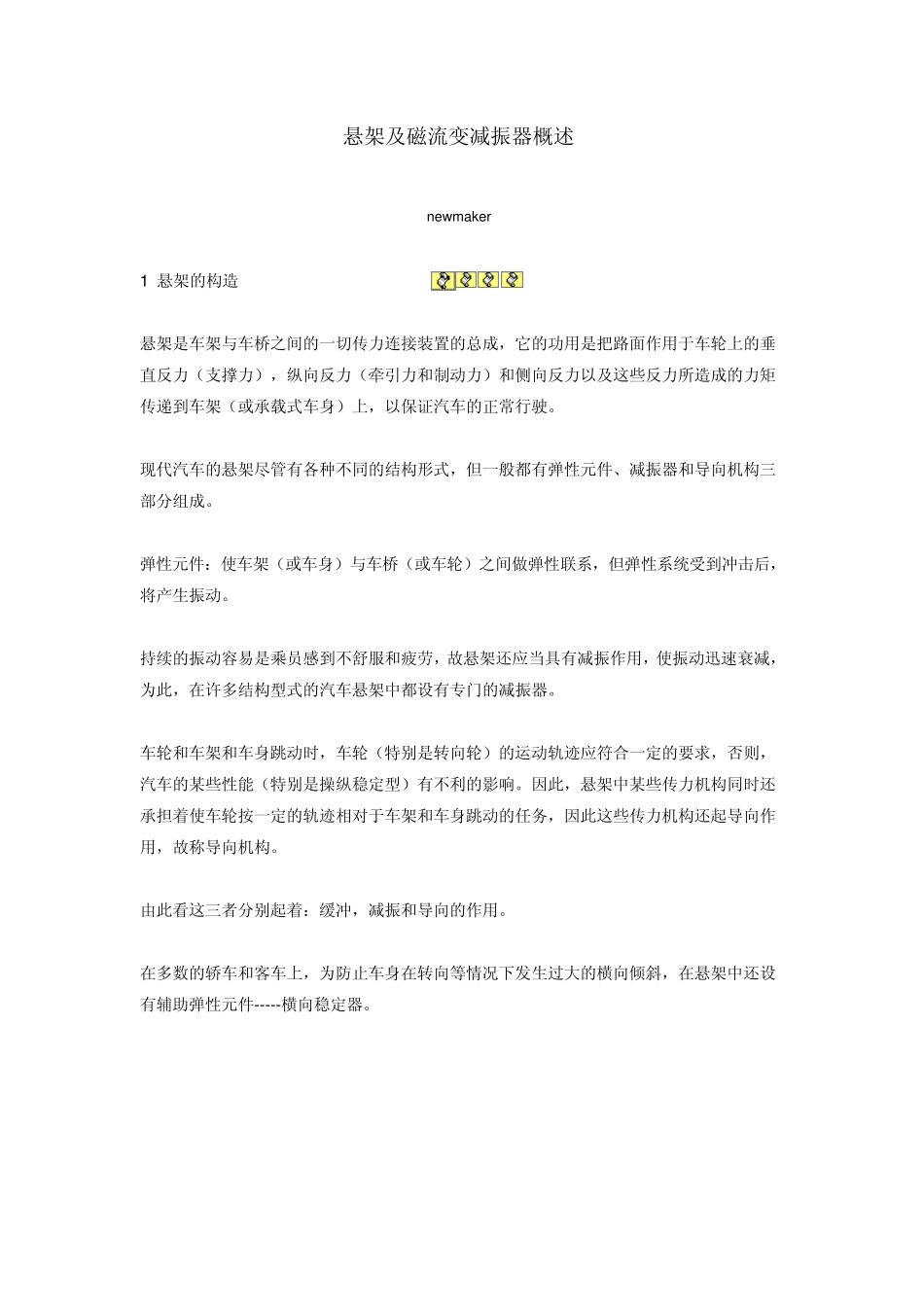

悬架及磁流变减振器概述 new maker 1 悬架的构造 悬架是车架与车桥之间的一切传力连接装置的总成,它的功用是把路面作用于车轮上的垂直反力(支撑力),纵向反力(牵引力和制动力)和侧向反力以及这些反力所造成的力矩传递到车架(或承载式车身)上,以保证汽车的正常行驶。 现代汽车的悬架尽管有各种不同的结构形式,但一般都有弹性元件、减振器和导向机构三部分组成。 弹性元件:使车架(或车身)与车桥(或车轮)之间做弹性联系,但弹性系统受到冲击后,将产生振动。 持续的振动容易是乘员感到不舒服和疲劳,故悬架还应当具有减振作用,使振动迅速衰减,为此,在许多结构型式的汽车悬架中都设有专门的减振器。 车轮和车架和车身跳动时,车轮(特别是转向轮)的运动轨迹应符合一定的要求,否则,汽车的某些性能(特别是操纵稳定型)有不利的影响。因此,悬架中某些传力机构同时还承担着使车轮按一定的轨迹相对于车架和车身跳动的任务,因此这些传力机构还起导向作用,故称导向机构。 由此看这三者分别起着:缓冲,减振和导向的作用。 在多数的轿车和客车上,为防止车身在转向等情况下发生过大的横向倾斜,在悬架中还设有辅助弹性元件-----横向稳定器。 1.弹性元件; 2.纵向推力杆;3.减振器;4.横向稳定器;5.横向推力杆 图1 汽车悬架结构示意图 并非所有的悬架都设置上述这些单独的装置不可。例如:常见的钢板弹簧,除了作为弹性元件起缓冲作用而外,当它在汽车上纵向安置,并且一端与车架作固定铰接连接时,既可负担起传递所有各向力和力矩,以及决定车轮运动轨迹的任务,因而就没有必要在另行设置导向机构。 此外,一般钢板弹簧是多片叠成的,它本身即具有一定的减振能力,因而在对减振的要求不高时,在采用钢板弹簧作为弹性元件的悬架中,也可以不装减振器。 由悬架的刚度和悬架弹簧支撑的质量(弹簧质量)所决定的车身自然振动频率(或称振动系统的固有频率)是影响汽车的行驶平顺性的悬架重要性能指标之一,人体所习惯的频率是步行身体上下运动的频率,约为 1~6Hz。 车身自然振动频率应当尽可能地处于或接近这一频率范围,根据力学分析,如果将汽车看成一个在弹性悬架上作单自由度振动的质量,则悬架系统的自然振动频率(固有频率)为: 其中,g------ 重力加速度; f------ 悬架垂直变形(挠度); M------ 悬架簧载质量; K(=Mg/f)------悬架刚度(不一定等于弹性元件的刚度)指使车轮中心相对车架和车身向...
