悬臂式挡土墙计算程序(_含地下水)

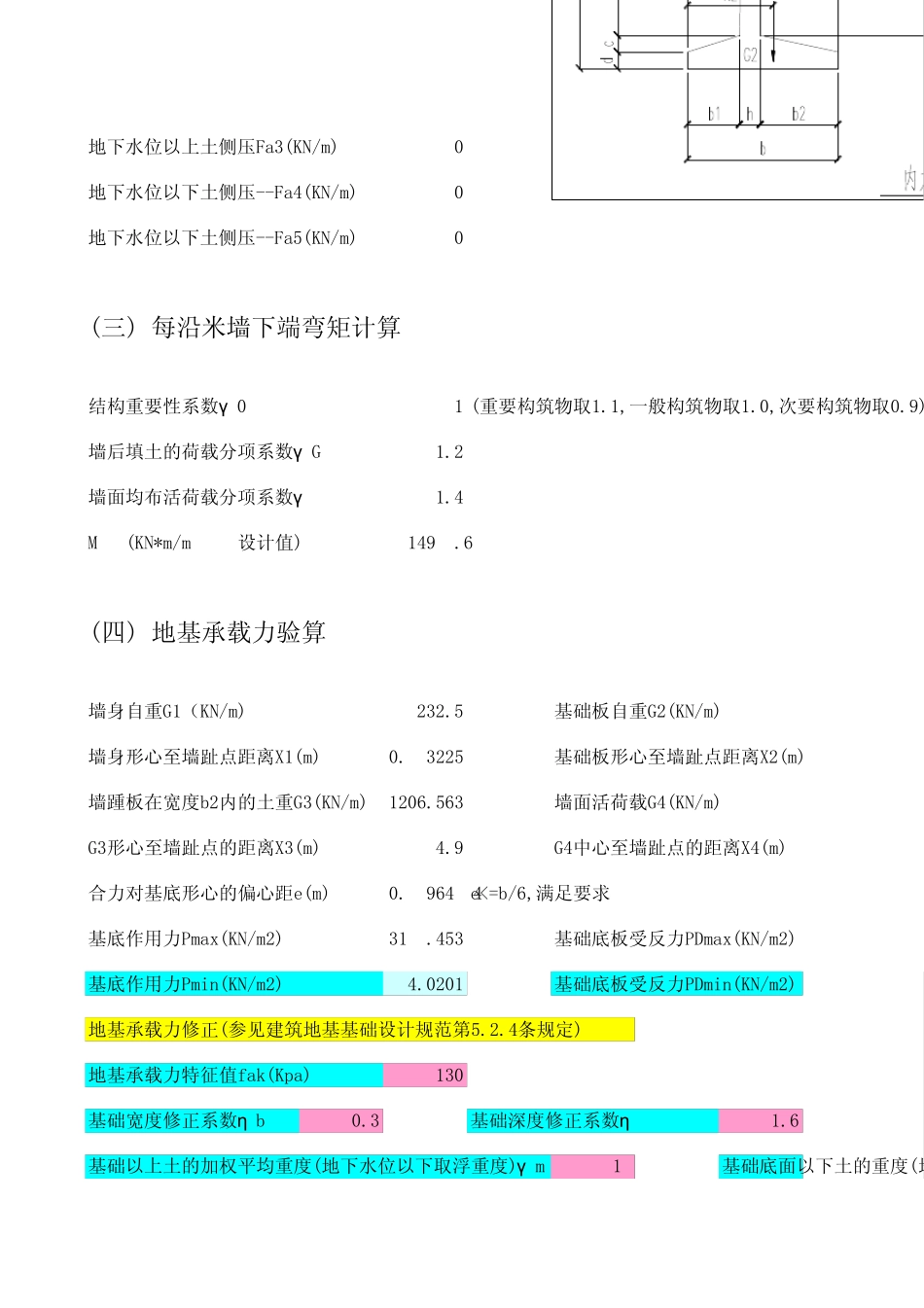

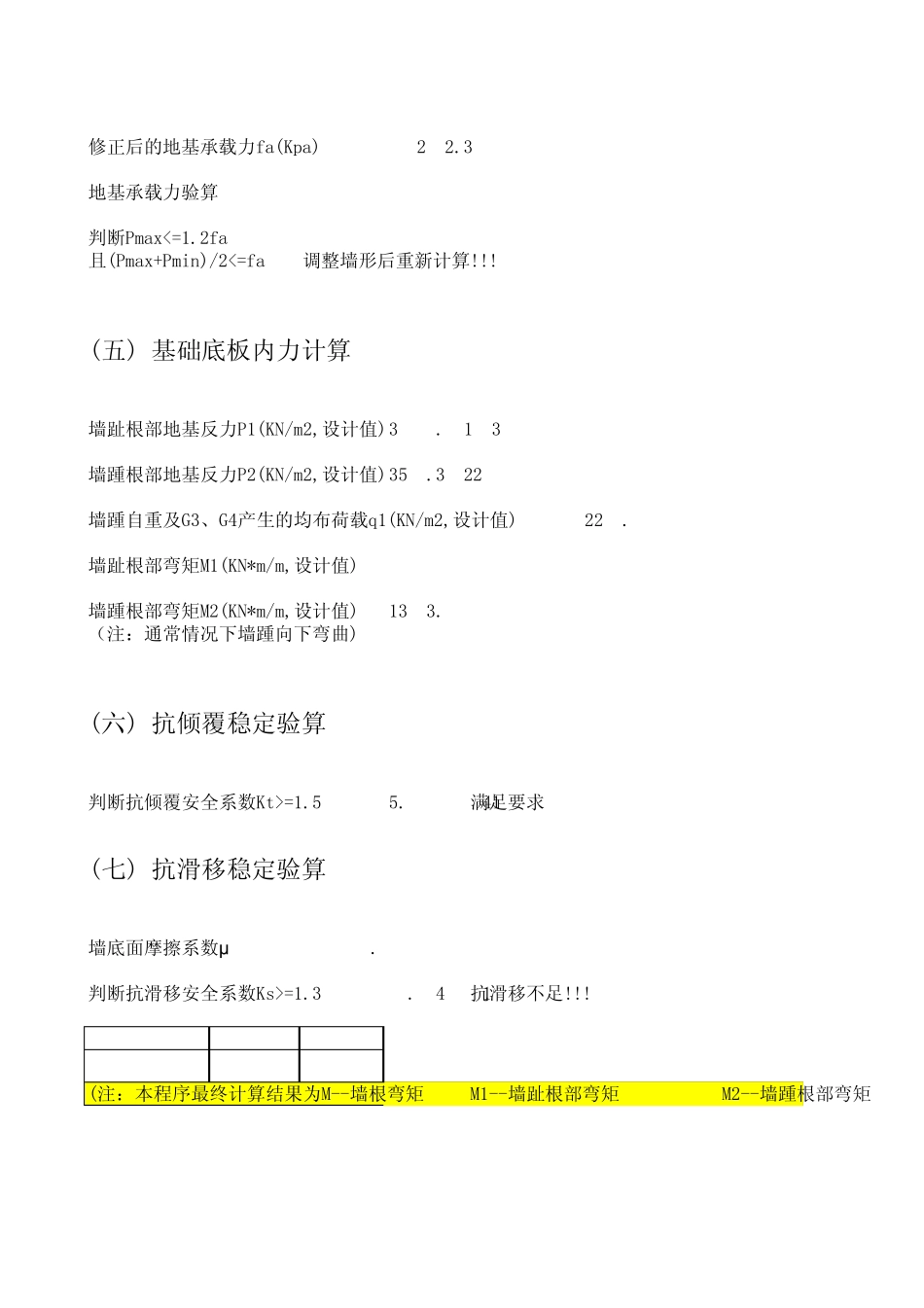

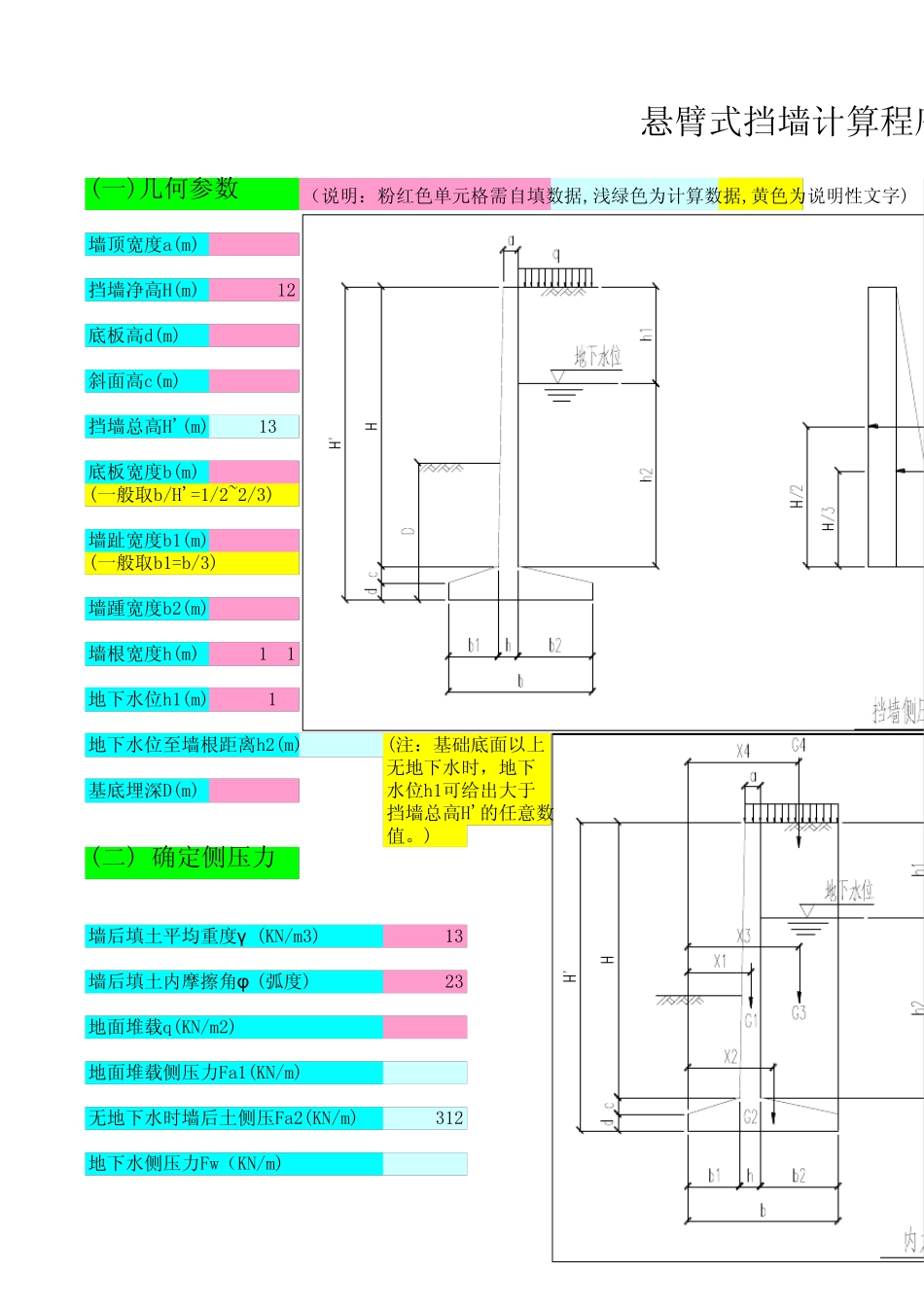

悬臂式挡墙计算程序(一)几何参数（说明：粉红色单元格需自填数据,浅绿色为计算数据,黄色为说明性文字)墙顶宽度a(m)0.4挡墙净高H(m)12底板高d(m)0.75斜面高c(m)0.75挡墙总高H'(m)13.5底板宽度b(m)8.65(一般取b/H'=1/2~2/3)墙趾宽度b1(m)0(一般取b1=b/3)墙踵宽度b2(m)7.5墙根宽度h(m)1.15地下水位h1(m)100地下水位至墙根距离h2(m)-88(注：基础底面以上无地下水时，地下基底埋深D(m)4.5水位h1可给出大于挡墙总高H'的任意数值。)(二) 确定侧压力墙后填土平均重度γ (KN/m3)13墙后填土内摩擦角φ (弧度)0.523599地面堆载q(KN/m2)0地面堆载侧压力Fa1(KN/m)0无地下水时墙后土侧压Fa2(KN/m)312地下水侧压力Fw（KN/m)0地下水位以上土侧压Fa3(KN/m)0地下水位以下土侧压--Fa4(KN/m)0地下水位以下土侧压--Fa5(KN/m)0(三) 每沿米墙下端弯矩计算结构重要性系数γ 01 (重要构筑物取1.1,一般构筑物取1.0,次要构筑物取0.9)墙后填土的荷载分项系数γ G1.2墙面均布活荷载分项系数γ Q1.4M (KN*m/m 设计值)1497.6(四) 地基承载力验算墙身自重G1（KN/m)232.5基础板自重G2(KN/m)墙身形心至墙趾点距离X1(m)0.732258基础板形心至墙趾点距离X2(m)墙踵板在宽度b2内的土重G3(KN/m)1206.563墙面活荷载G4(KN/m)G3形心至墙趾点的距离X3(m)4.9G4中心至墙趾点的距离X4(m)合力对基底形心的偏心距e(m)0.896484e<=b/6,满足要求基底作用力Pmax(KN/m2)317.4538基础底板受反力PDmax(KN/m2)基底作用力Pmin(KN/m2)74.02018基础底板受反力PDmin(KN/m2)地基承载力修正(参见建筑地基基础设计规范第5.2.4条规定)地基承载力特征值fak(Kpa)130基础宽度修正系数η b0.3基础深度修正系数η d1.6基础以上土的加权平均重度(地下水位以下取浮重度)γ m18基础底面以下土的重度(地修正后的地基承载力fa(Kpa)262.3地基承载力验算判断Pmax<=1.2fa且(Pmax+Pmin)/2<=fa调整墙形后重新计算!!!(五) 基础底板内力计算墙趾根部地基反力P1(KN/m2,设计值)396.8173墙踵根部地基反力P2(KN/m2,设计值)356.3622墙踵自重及G3、G4产生的均布荷载q1(KN/m2,设计值)226.8墙趾根部弯矩M1(KN*m/m,设计值)0墙踵根部弯矩M2(KN*m/m,设计值)1303.006（注：通常情况下墙踵向下弯曲)(六) 抗倾覆稳定验算判断抗倾覆安全系数Kt>=1.55.886841满足要求(七) 抗滑移稳定验算墙底面摩擦系数μ0.6判断抗滑移安全系数Ks>=1.30.847919抗滑移不足!!!(注：本程序最终计算结果为M--墙根弯矩M1--墙趾根部弯矩M2--墙踵根部弯矩式挡墙计算程序数据,黄色为说明性文字)(物取1.0,次要构筑物取0.9)254.06253.81992604.7317.453874.02018基础底面以下土的重度(地下水位以下取浮重度)γ19M2--墙踵根部弯矩具体配筋请自行查表）
