惠普HPDV4拆机图文教程

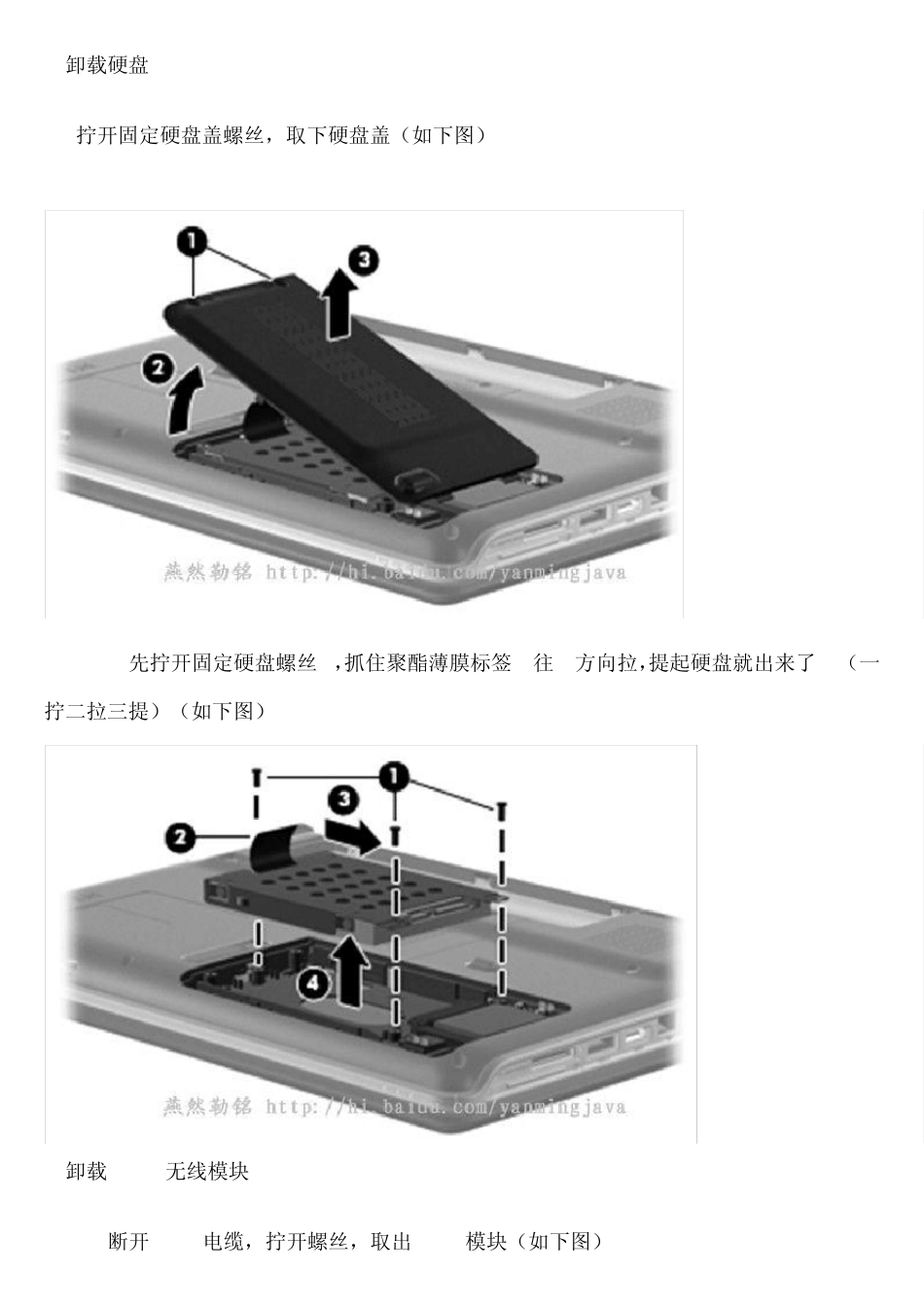

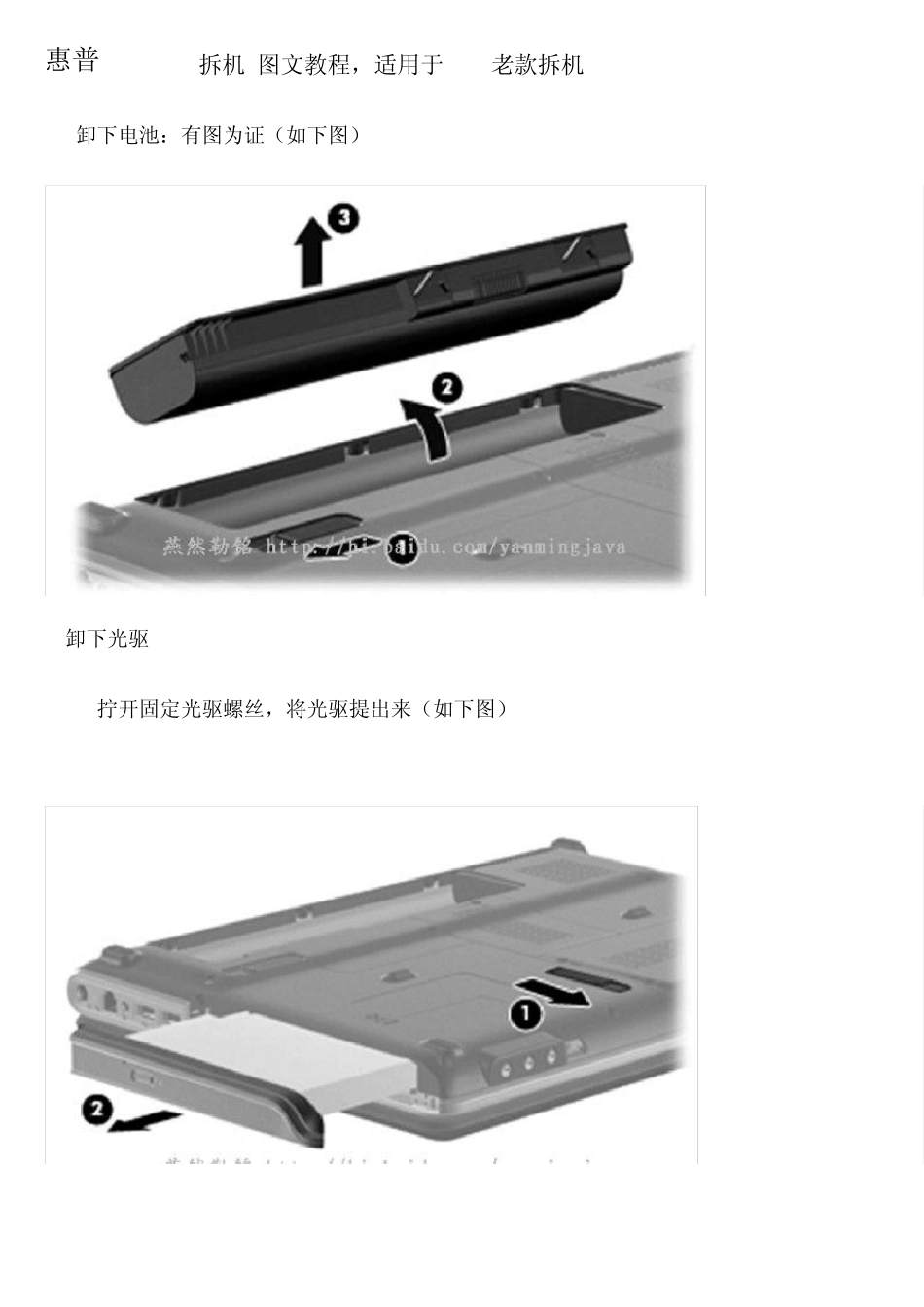

惠普HP DV4拆机 图文教程，适用于dv4老款拆机 1. 卸下电池：有图为证（如下图） 2.卸下光驱 拧开固定光驱螺丝，将光驱提出来（如下图） 3.卸载硬盘 拧开固定硬盘盖螺丝，取下硬盘盖（如下图） 先拧开固定硬盘螺丝1，抓住聚酯薄膜标签2往3方向拉，提起硬盘就出来了 （一拧二拉三提）（如下图） 4.卸载 WLAN无线模块 断开WLAN电缆，拧开螺丝，取出WLAN模块（如下图） 5.卸载 WWAN无线模块 拧开螺丝，打开WWAN无线模块盖（如下图） 断开WWAN电缆，拧开螺丝，取出WWAN模块（如下图） 6.卸载内存 拧开螺丝，打开内存盖（如下图） 取下内存（如下图） 断开RTC电池电缆。取下RTC电池（如下图） 7.卸载键盘 拧开固定键盘螺丝（如下图） 抬起键盘①，直到一定角度，滑动键盘② （如下图） 断开ZIF连接器，取下键盘。（如下图） 8.卸载键盘盖 卸下螺丝。（如下图） 尽可能打开计算机，拧开固定螺丝①②，将键盘盖往显示器方向推③，抬起键盘盖4，直到从计算机分离，卸下键盘盖。（如下图） 9.卸载蓝牙模块、扬声器 和 SIM卡连接器 拧开固定蓝牙螺丝，断开电缆，取下蓝牙 拧开固定扬声器螺丝，断开电缆，取下扬声器 断开电缆，拧开固定SIM卡连接器螺丝，，取下 SIM卡连接器 10.卸载显示器 取出WLAN无线电缆，断开无线电缆（如下图） 卸下用于固定显示器和机器的螺丝；提起显示器组件②直线上升，并取下来（如下图） 11.卸载顶盖 取出固定顶盖螺丝。（如下图） 断开以下从主板电缆：蓝牙模块（1）、触摸板电缆（2）、指纹识别器（3）、USB板电缆（4）。 拧开固定螺丝，提起顶盖前檐直至一定角度。提起顶盖至卸下顶盖（如下图） 12.卸载MODEM模块、音频板、USB板、电视调谐器 卸载MODEM模块（如下图） 卸载Audio板（如下图） 卸载USB板（如下图） 卸载电视调谐器及电缆（如下图） 13.卸载主板 断开以下与主板连接： ●调制解调器电缆 ●音频板电缆 断开电源连接电缆（如下图） 拧开 Express卡螺丝①和固定主板螺丝② 抬起主板右侧① 直至一定角度②；拉扯 3使主板脱离底壳（如下图） 14.卸载电源按钮板、RJ45连接器及电缆 断开低插入力电缆（LIF），拧开固定电源按钮板螺丝，取下电源按钮板 卸载 RJ45连接器及电缆 15.拆下风扇和散热片 拧开固定风扇螺丝，取下风扇（如下图） 松开用于固定散热片到系统板螺丝①；拆下散热片② （注意：显卡有独立显卡和集成显卡，下面四图就是配置不同显卡模...
