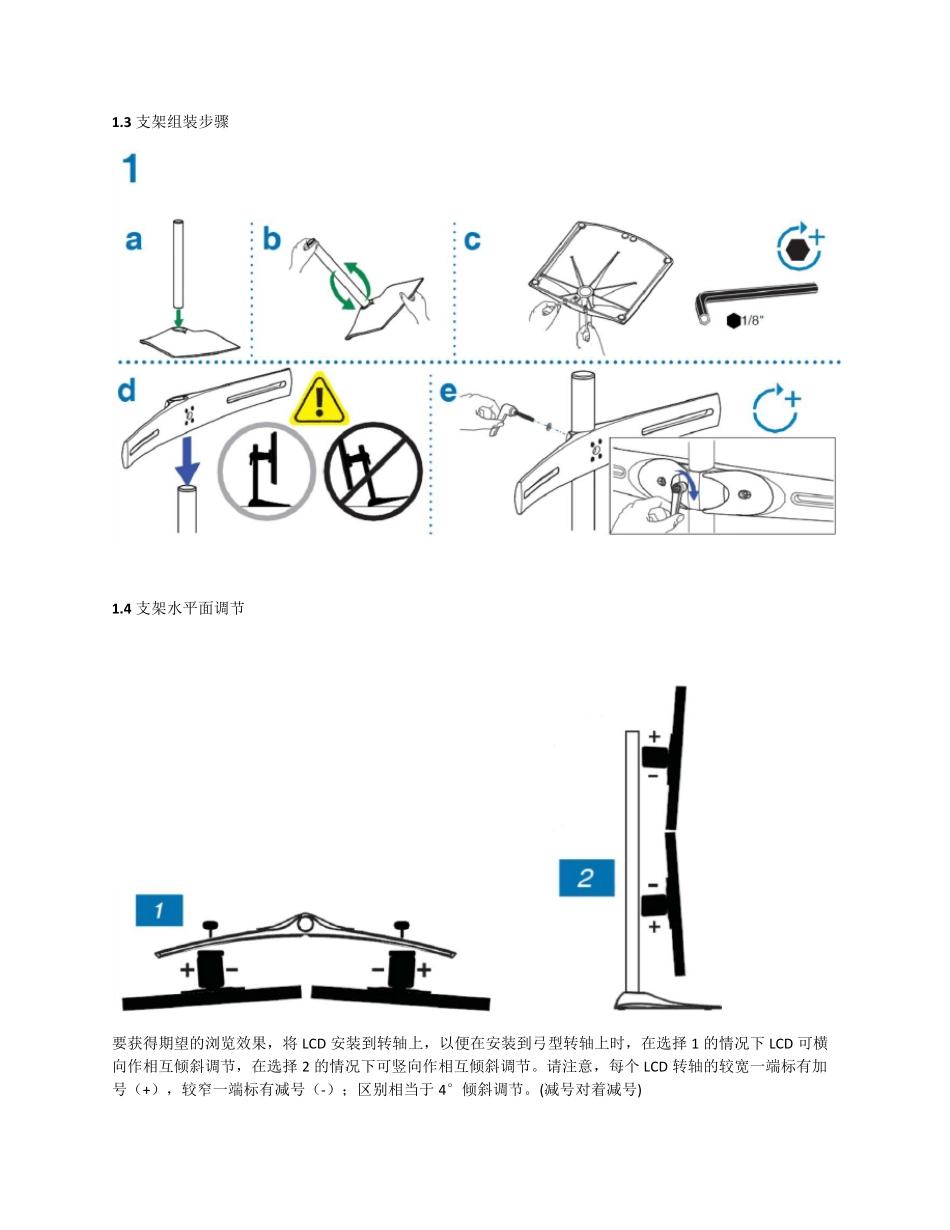

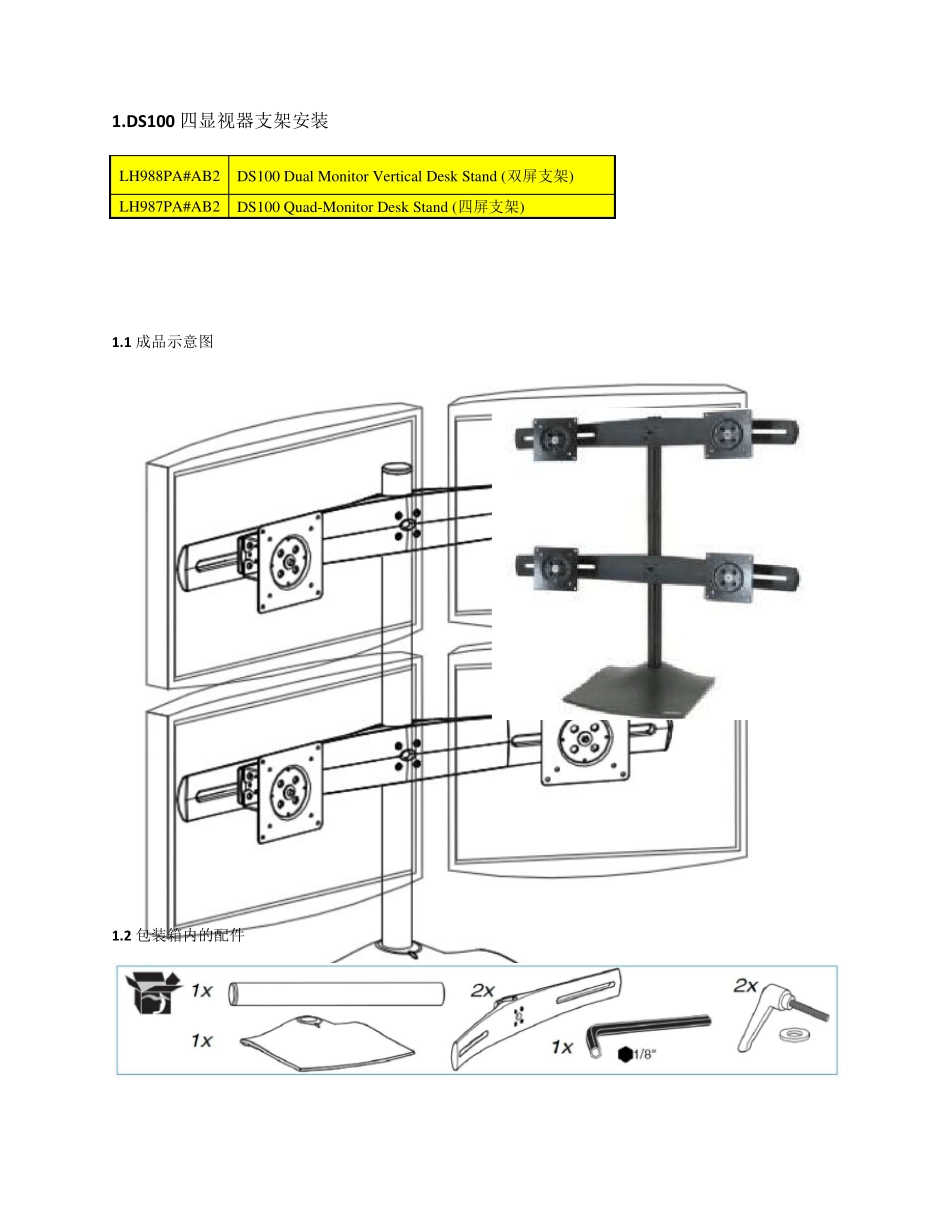

1.DS100 四显视器支架安装 LH988PA#AB2 DS100 Du al Monitor Vertical Desk Stand (双屏支架) LH987PA#AB2 DS100 Qu ad-Monitor Desk Stand (四屏支架) 1.1 成品示意图 1.2 包装箱内的配件 1.3 支架组装步骤 1.4 支架水平面调节 要获得期望的浏览效果，将LCD 安装到转轴上，以便在安装到弓型转轴上时，在选择1 的情况下LCD 可横向作相互倾斜调节，在选择2 的情况下可竖向作相互倾斜调节。请注意，每个LCD 转轴的较宽一端标有加号（+），较窄一端标有减号（-）；区别相当于4°倾斜调节。(减号对着减号) 1.5 把显示器安装至 DS100 支架的步骤 2.工作站要求 3. NVIDIA Mosaic 模式 3.1 NVIDIA Quadro 显卡的Mosaic 模式能够将多显示器配置看作是一台显示器 Windows Extended Desktop nVidia SLI Mosaic 3.2 Mosaic 模式的分为Mosaic w ith SLI cable 和Mosaic w ithout SLI cable 两种模式，普通 3D 效果演示无需使用 SLI Cable 3.3 Mosaic 模式在 NVIDIA 驱动里的设置方法 3.3.1 启用 SLI Mosaic Mode 3.3.2 设置SLI Mosaic Mode 3.3 在NVIDIA Mosaic 模式设置里可自行设定多种组合方式（下图以 Quadro5000/6000 举例说明，使用 Display to DVI 转接） 4. ATI Eyefinit 模式 4.1 ATI Eyefinity 高级多屏显示技术支持图形工作站连接多个显示设备组建成一个超高分辨率下的逻辑显示设备，而且支持多达6 台独立的显示器同时输出。 Windows Extended Desktop ATI Eyefinity Group 4.2 使用ATI Catalyst 控制中心配置桌面和显示器 4.3 举例：使用 ATI Eyefinity 技术创建 3x1 显示器组 4.3 使用ATI 工具进行两个显示器的边缘调节 4.4 ATI Eyefinit 模式的多种组合方式
