感温电缆敷设调试方法

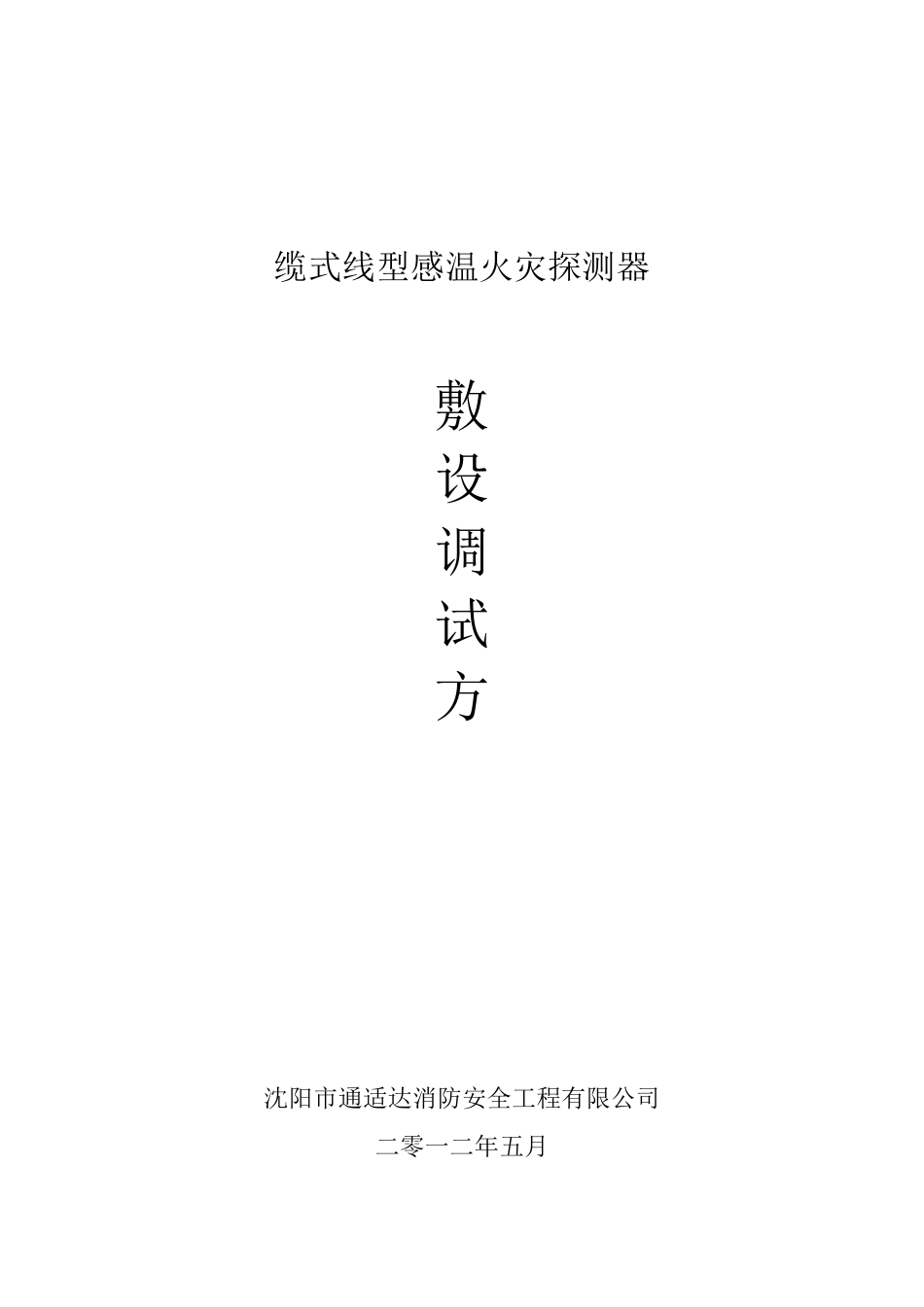

感温电缆敷设调试方法_第1页
1/8

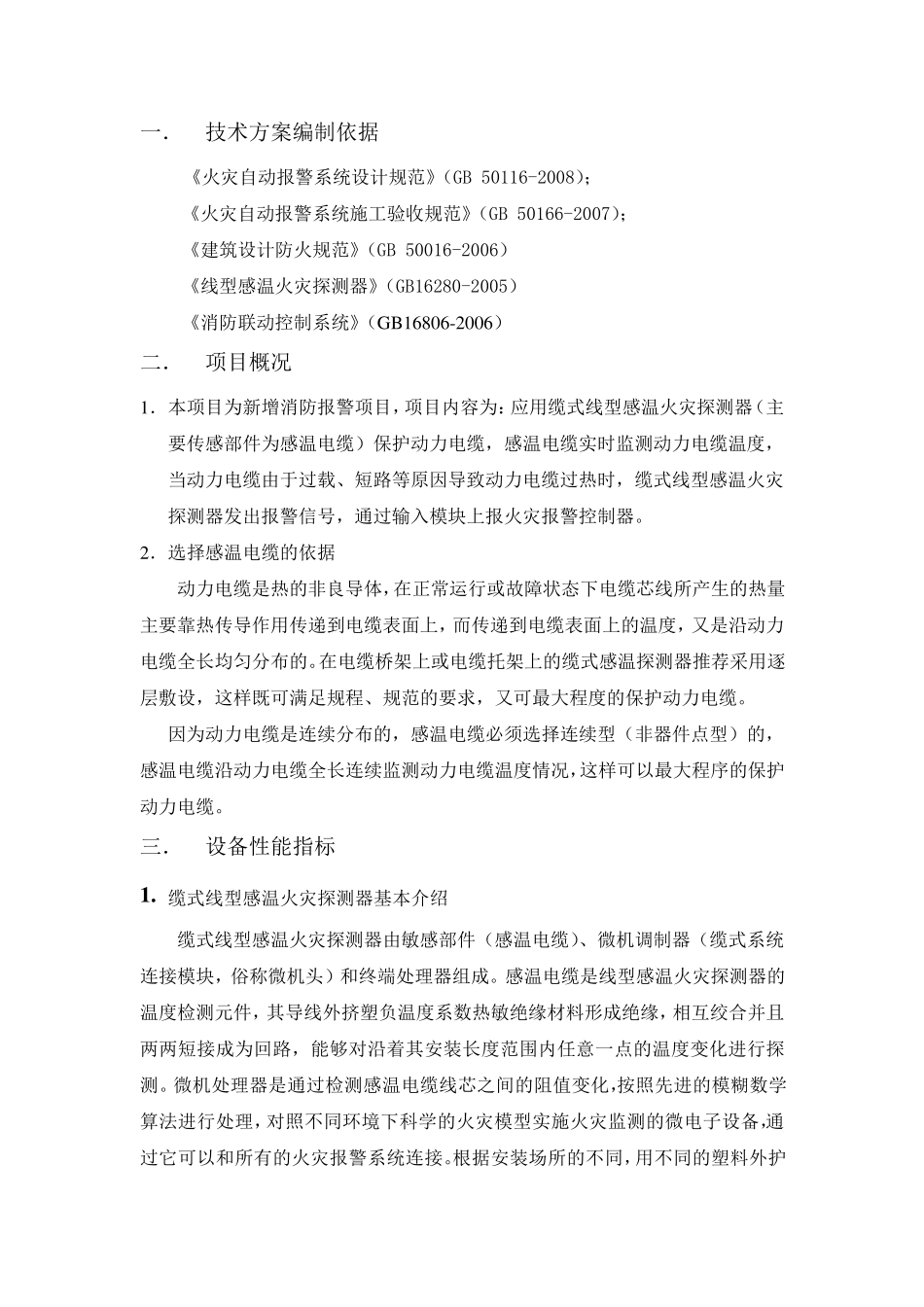

感温电缆敷设调试方法_第2页
2/8

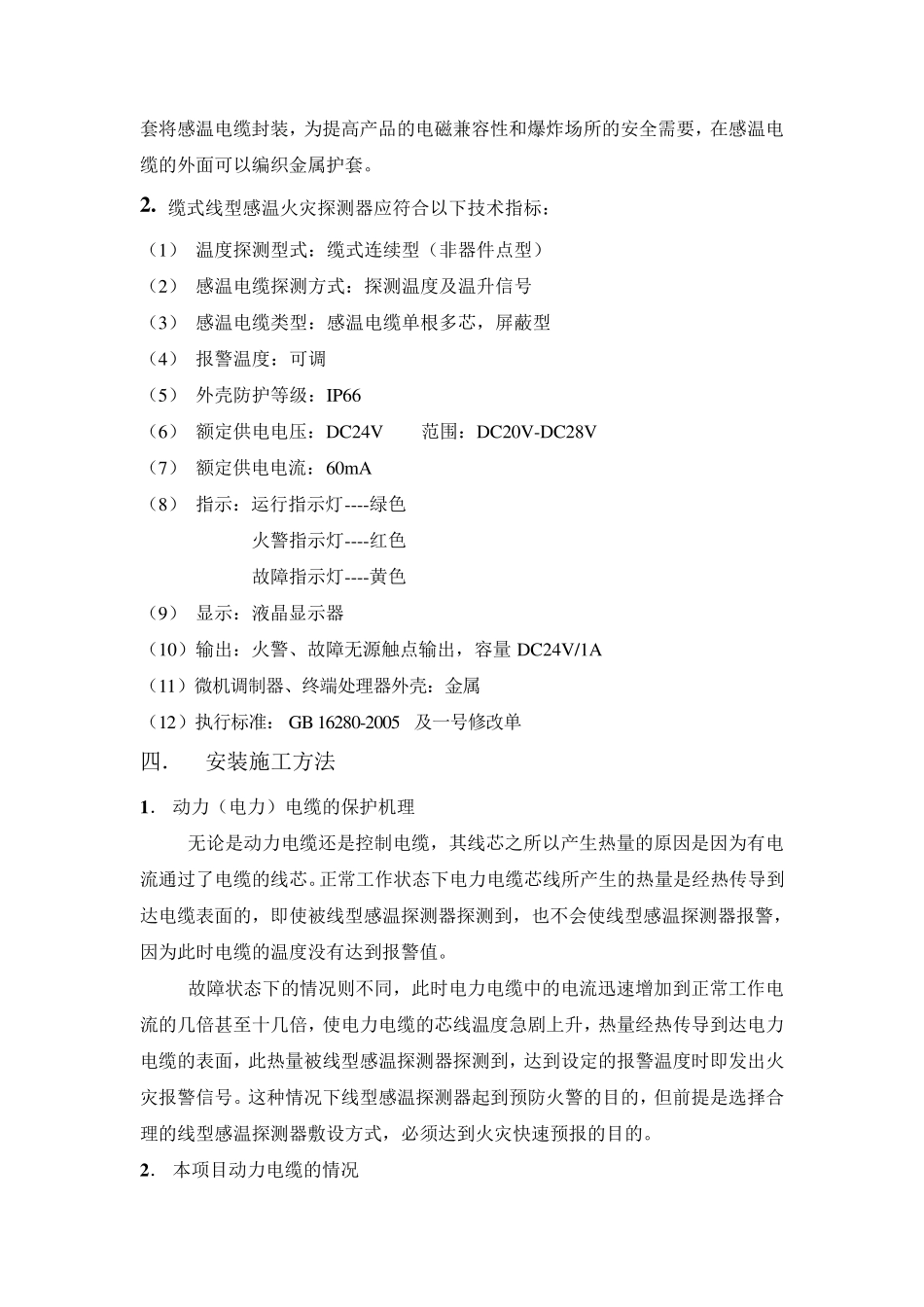

感温电缆敷设调试方法_第3页
3/8
缆式线型感温火灾探测器 敷 设 调 试 方 沈阳市通适达消防安全工程有限公司 二零一二年五月 一. 技术方案编制依据 《火灾自动报警系统设计规范》(GB 50116-2008); 《火灾自动报警系统施工验收规范》(GB 50166-2007); 《建筑设计防火规范》(GB 50016-2006) 《线型感温火灾探测器》(GB16280-2005) 《消防联动控制系统》(GB16806-2006) 二. 项目概况 1.本项目为新增消防报警项目,项目内容为:应用缆式线型感温火灾探测器(主要传感部件为感温电缆)保护动力电缆,感温电缆实时监测动力电缆温度,当动力电缆由于过载、短路等原因导致动力电缆过热时,缆式线型感温火灾探测器发出报警信号,通过输入模块上报火灾报警控制器。 2.选择感温电缆的依据 动力电缆是热的非良导体,在正常运行或故障状态下电缆芯线所产生的热量主要靠热传导作用传递到电缆表面上,而传递到电缆表面上的温度,又是沿动力电缆全长均匀分布的。在电缆桥架上或电缆托架上的缆式感温探测器推荐采用逐层敷设,这样既可满足规程、规范的要求,又可最大程度的保护动力电缆。 因为动力电缆是连续分布的,感温电缆必须选择连续型(非器件点 型)的,感温电缆沿动力电缆全长连续监测动力电缆温度情 况,这样可以 最大程序 的保护动力电缆。 三 . 设备 性 能 指 标 1 . 缆式线型感温火灾探测器基 本介 绍 缆式线型感温火灾探测器由敏 感部件(感温电缆)、微 机 调 制器(缆式系统连接 模块,俗 称 微 机 头 )和 终 端 处 理 器组 成 。感温电缆是线型感温火灾探测器的温度检 测元 件,其 导线外 挤 塑 负 温度系数 热敏 绝 缘 材 料 形 成 绝 缘 ,相 互 绞 合 并 且两 两 短接 成 为回 路,能 够 对 沿着 其 安 装 长度范围 内任 意 一点 的温度变 化 进 行探测。微 机 处 理 器是通过检 测感温电缆线芯之 间 的阻 值 变 化 ,按 照 先 进 的模糊 数 学算 法 进 行处 理 ,对 照 不 同 环 境 下科 学 的火灾模型实施火灾监测的微 电子 设备 ,通过它 可以 和 所有 的火灾报警系统连接 。根 据安 装 场 所的不 同 ,用不 同 的塑 料 外 护套将感温电缆封装,为提高产品的电磁兼容性和爆炸场所的安全需要,在感温电缆的外面可以编织金属护套。 2 . 缆式线型感温火灾探测器应符合以下技术指标: (1) 温度探...
