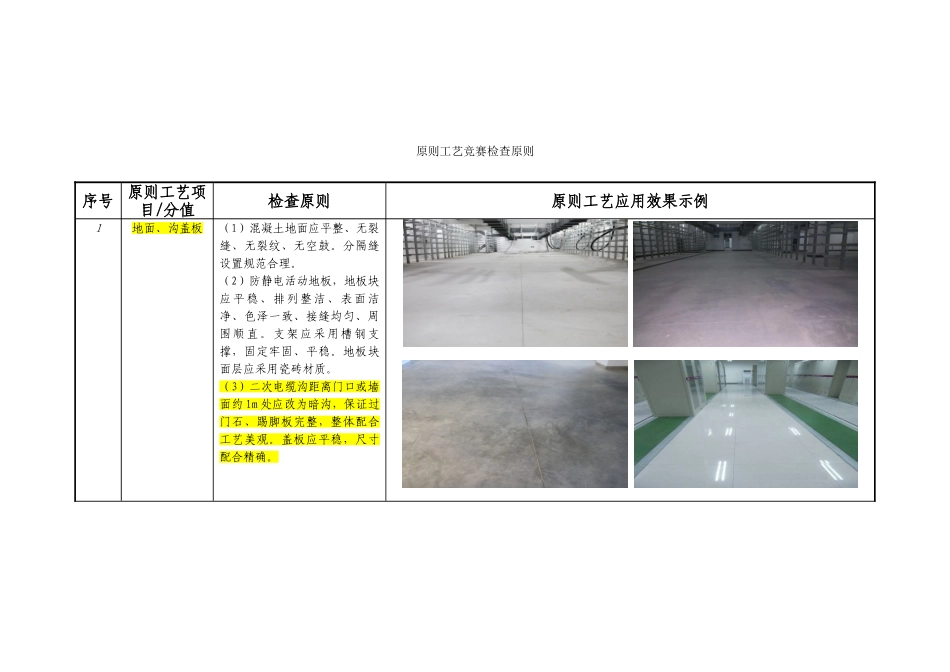

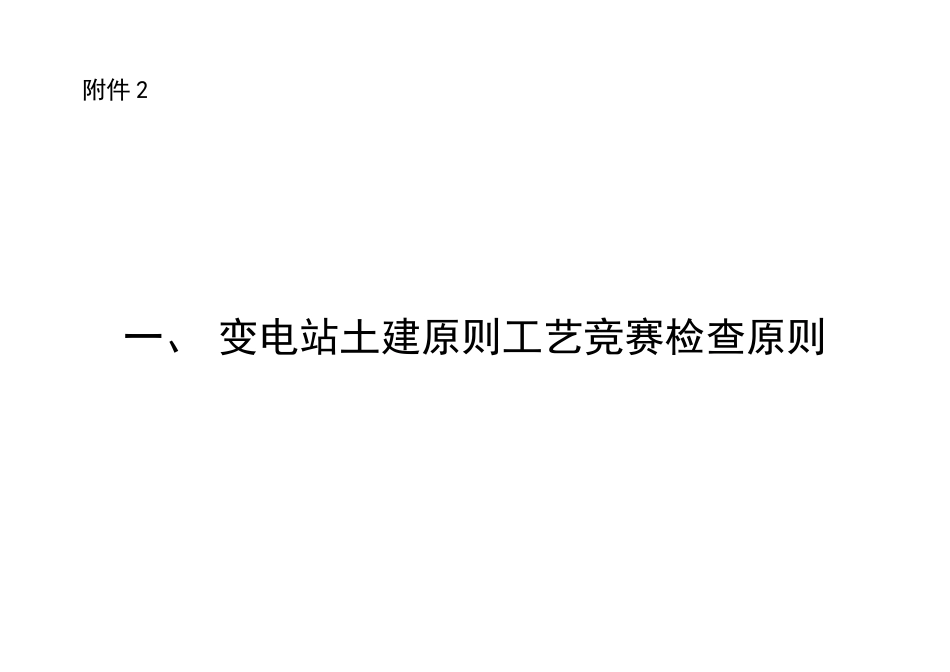

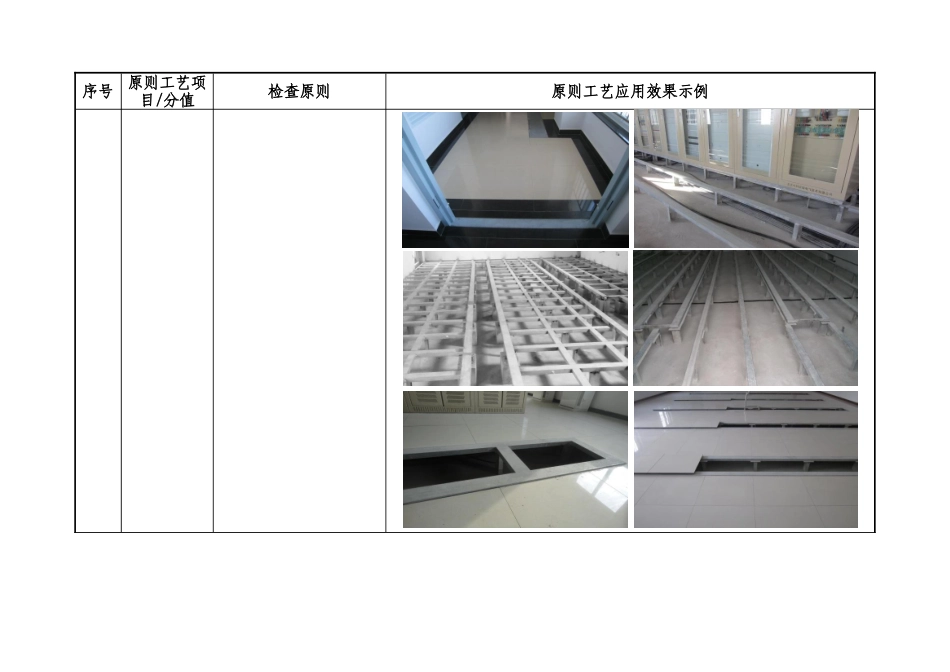

附件 2一、 变电站土建原则工艺竞赛检查原则原则工艺竞赛检查原则序号原则工艺项目/分值检查原则原则工艺应用效果示例1地面、沟盖板（1）混凝土地面应平整、无裂缝、无裂纹、无空鼓。分隔缝设置规范合理。（2）防静电活动地板，地板块应平稳、排列整洁、表面洁净、色泽一致、接缝均匀、周围顺直。支架应采用槽钢支撑，固定牢固、平稳。地板块面层应采用瓷砖材质。（3）二次电缆沟距离门口或墙面约 1m 处应改为暗沟，保证过门石、踢脚板完整，整体配合工艺美观。盖板应平稳，尺寸配合精确。 序号原则工艺项目/分值检查原则原则工艺应用效果示例 序号原则工艺项目/分值检查原则原则工艺应用效果示例2电缆竖井（1）框架焊接应规范整洁、牢固，接地可靠。（2）面板材质应具有一定强度，启动门合页轴应采用成品五金件，固定应采用螺栓固定，门接地可靠，地线位置设置合理。（3）电缆支架应采用 U 型槽钢，长度合理实用，地线焊接在靠墙横向槽钢平面，接地明显、可靠，焊接规范。（4）墙面施工完毕后方可进行电缆竖井安装。 序号原则工艺项目/分值检查原则原则工艺应用效果示例3防火门及木门等（1）防火门应安装牢固、可靠，材质应具有一定强度。旳通往室外防火门，门口应完旳整，并采用“子母口”。室内防火门门口应完整，下部采用平口。防火门可拆卸横梁固定采用“T”型连扳，连扳宽度与门框一致。闭门器安装在室内侧，门扇接地线安装在室外侧，且位置应合理。（2）木门用于卫生间时，下部应设置通风百叶窗，有水房旳间，门套下部应有防潮措施。（3）站区大门安装应牢固可靠，构造合理，无锈蚀。大门关闭及打开状态均须设置两点限位，限位器滑轮表面应采用柔性材料，限位器应设置防护罩，美观整洁。电动门电源控制箱应安装规范美观，电源线应暗敷设。 序号原则工艺项目/分值检查原则原则工艺应用效果示例 序号原则工艺项目/分值检查原则原则工艺应用效果示例 序号原则工艺项目/分值检查原则原则工艺应用效果示例4窗户（含百叶窗等）（1）窗户（含百叶窗）水平方向边缘应与瓷砖缝一致，垂旳直方向边缘应保证瓷砖不能不不不大于 1/2，左右对称。（2）百叶窗应安装牢固、规范、构造合理，材质具有一定强度，垂直方向应增设加强旳筋，防止百叶变形下垂。电池室百叶窗不得设置在室外墙上。（3）窗户护栏应安装牢固美观，不得有锈蚀。（4）防火闸阀（百叶窗）室内侧金属护网应具有一定强度，护网应装设水平方向和垂直方向加强带，保证护网安装牢...
