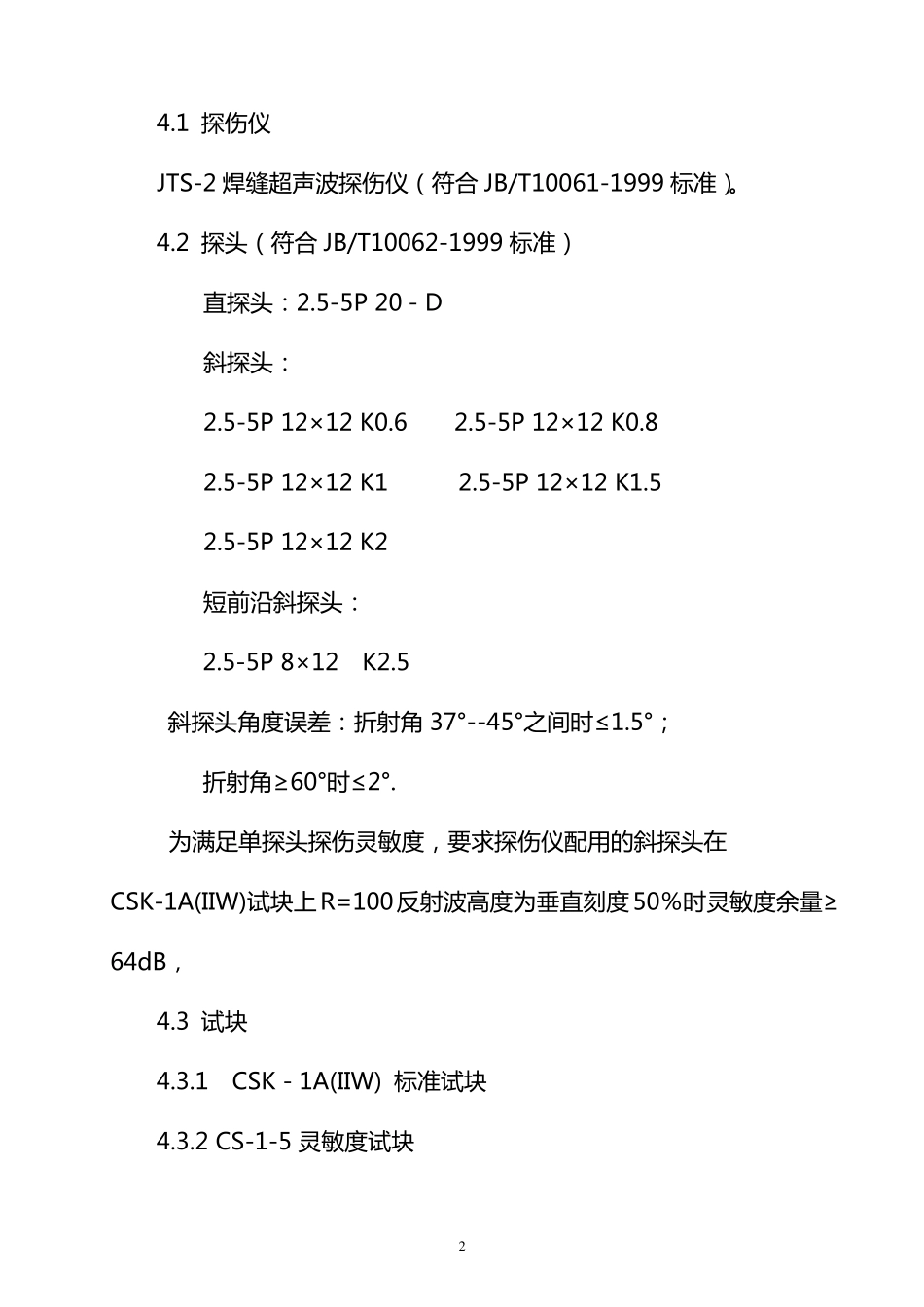

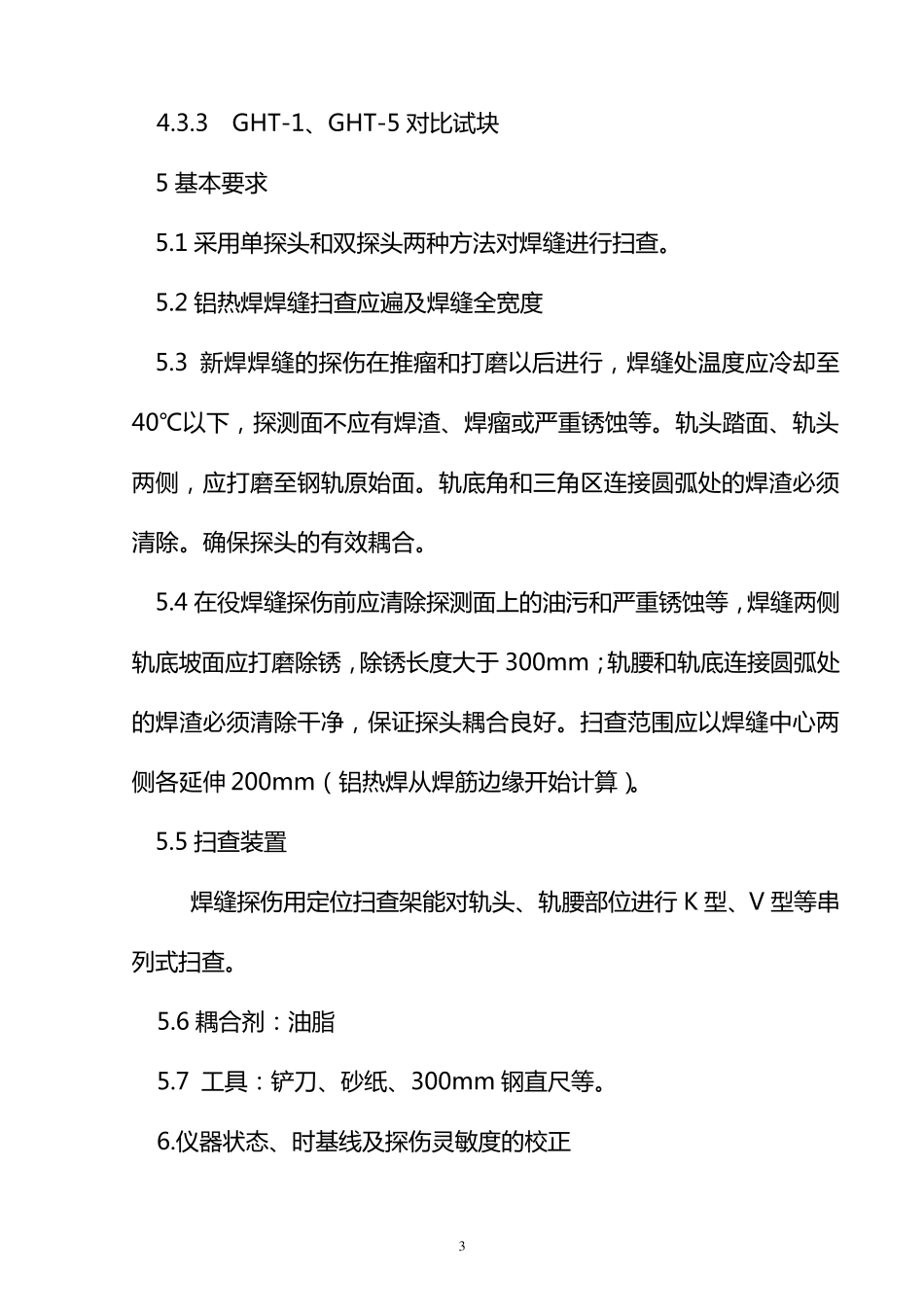

1 成都铁路局钢轨焊缝超声波探伤方法 1.适 用 范 围 本 方法适 用 于 60、50Kg/m 钢轨移动式气压焊、接触焊、铝热焊新焊焊缝（以下简称新焊焊缝）和在役钢轨接头焊缝（以下简称在役焊缝）的超声波探伤。 2 引用 文件 TB/T1632.1 -2005 钢轨焊接第一部分：通用 技术条件 TB/T1632.2 -2005 钢轨焊接第二部分：闪光焊接 TB/T1632.3 -2005 钢轨焊接第三部分：铝热焊接 TB/T1632.4 -2005 钢轨焊接第四部分：气压焊接 TB/T2658.21-2007 钢轨焊缝超声波探伤作业 JB/T10061-1999 A 型脉冲反射式超声波探伤仪通用 技术条件 JB/T10062-1999 超声波探伤用 探头测试方法 TB/T2634-1995 钢轨超声波探伤探头技术条件 3.探伤人员 按本方法实施焊缝探伤作业的人员，必须持有铁道部门无损检测Ⅱ级及以上资格证书，并了解钢轨焊接工艺，熟悉钢轨焊缝情况，掌握焊缝探伤的基本知识和基本技术（UTⅠ级人员须在 UTⅡ级及以上人员指导下，方可按本方法规程实施焊缝探伤作业）。 4.探伤设备 2 4.1 探 伤 仪 JTS-2 焊 缝 超 声 波 探 伤 仪 （ 符 合 JB/T10061-1999 标 准 ）。 4.2 探 头 （ 符 合 JB/T10062-1999 标 准 ） 直 探 头 ： 2.5-5P 20－ D 斜 探 头 ： 2.5-5P 12×12 K0.6 2.5-5P 12×12 K0.8 2.5-5P 12×12 K1 2.5-5P 12×12 K1.5 2.5-5P 12×12 K2 短 前 沿 斜 探 头 ： 2.5-5P 8×12 K2.5 斜 探 头 角 度 误 差 ： 折 射 角 37°--45°之 间 时 ≤1.5°； 折 射 角 ≥60°时 ≤2°. 为 满 足 单 探 头 探 伤 灵 敏 度 ， 要 求 探 伤 仪 配 用 的 斜 探 头 在CSK-1A(IIW)试 块 上 R=100反 射 波 高 度 为 垂 直 刻 度 50％ 时 灵 敏 度 余 量 ≥64dB， 4.3 试 块 4.3.1 CSK－ 1A(IIW) 标 准 试 块 4.3.2 CS-1-5 灵 敏 度 试 块 3 4.3.3 GHT-1、 GHT-5 对 比 试 块 5 基 本 要 求 5.1 采 用 单 探 头 和 双 探 头 两 种 方 法 对 焊 缝 进 行 扫 查 。 5.2 铝 热 焊 焊 缝 扫 查 应 遍 及 焊 缝 全 宽 度 5.3 新 焊 焊 缝 的 探 伤 在 推 瘤 和 打 磨 以 后 进 行 ， 焊 缝 处 温 度 应 冷 却 至40℃以 下， 探 测面不应 有焊 渣、 焊 瘤 或严重锈蚀等。 轨头...
