户内高低压成套开关柜母线设计

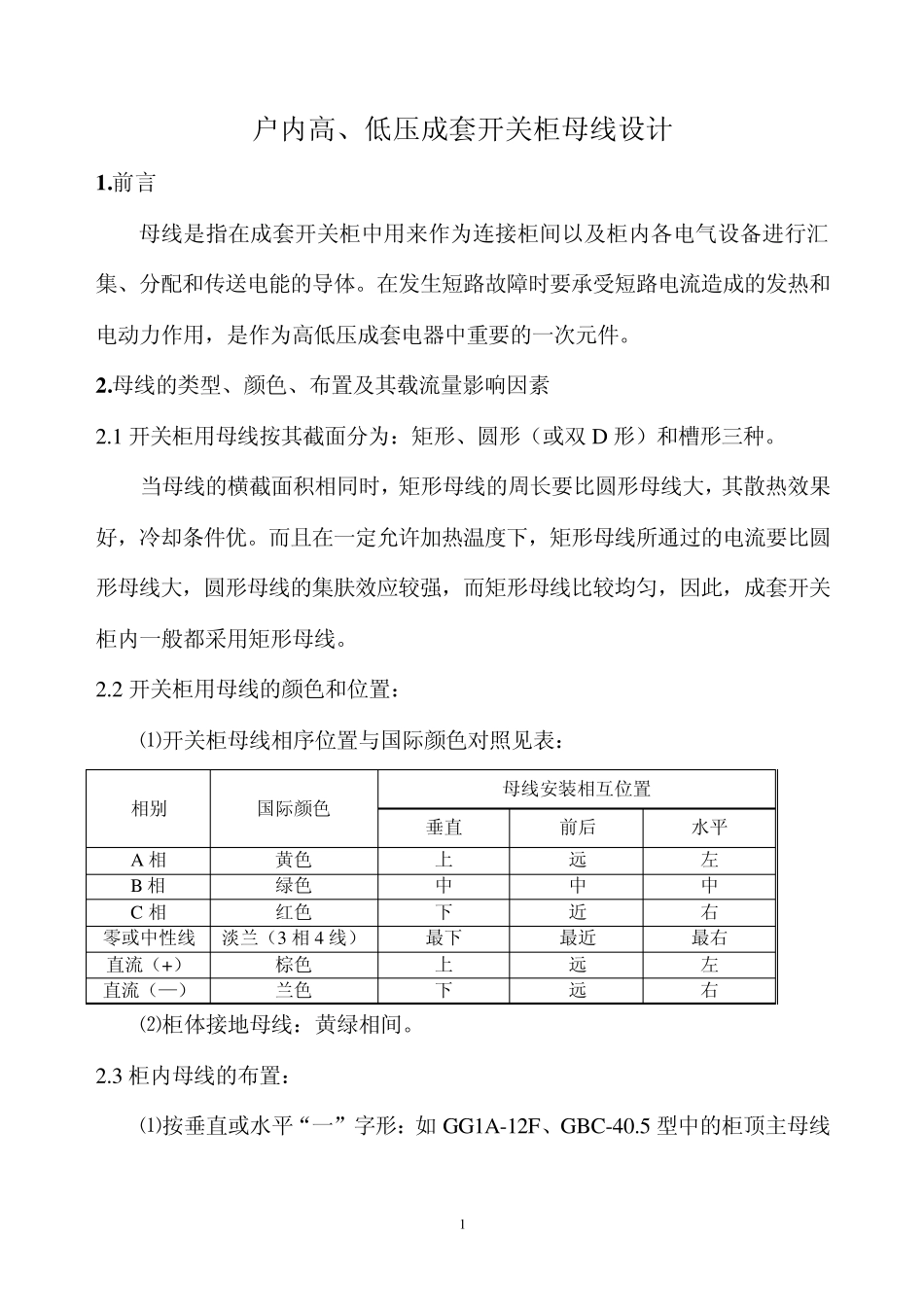

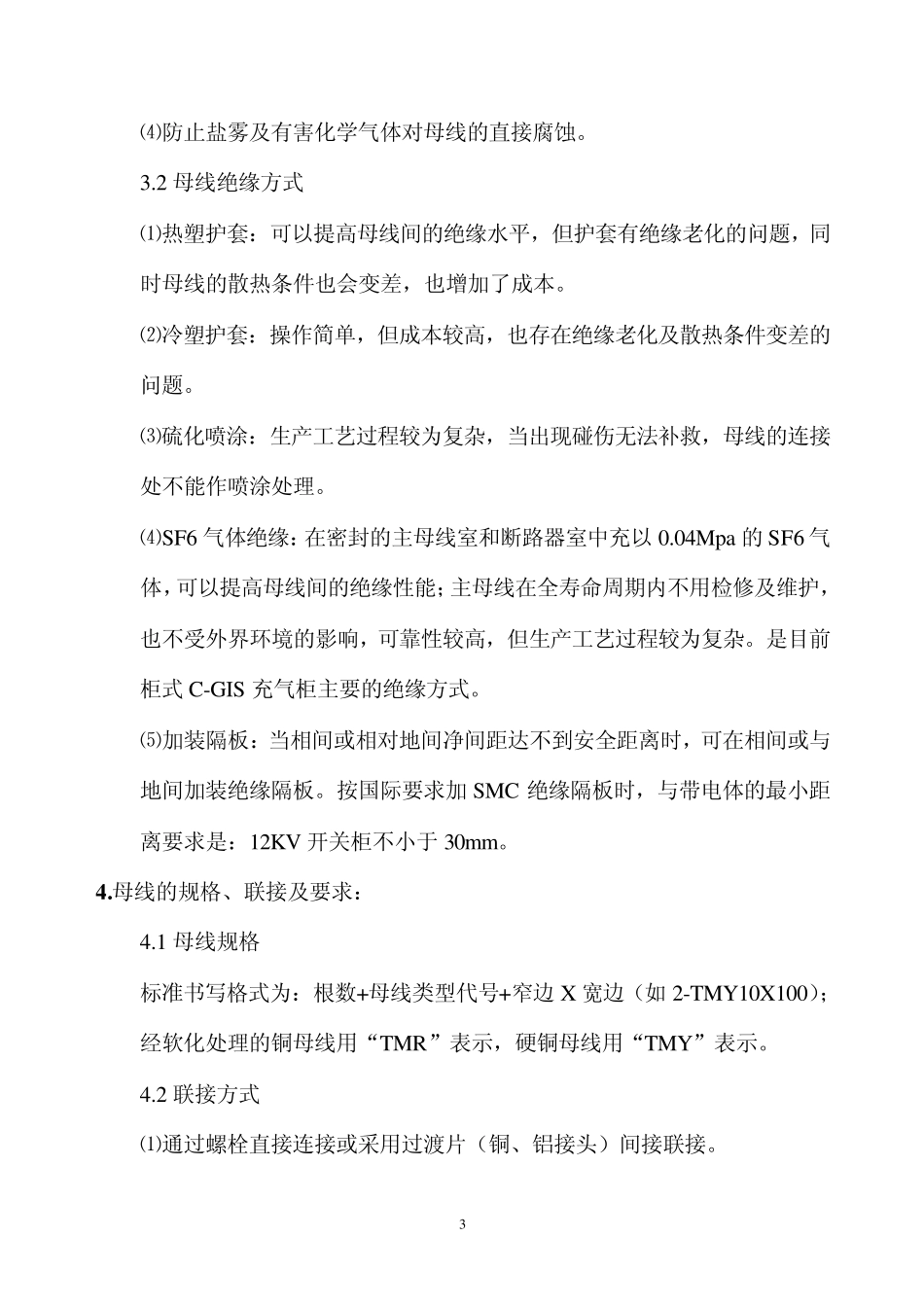

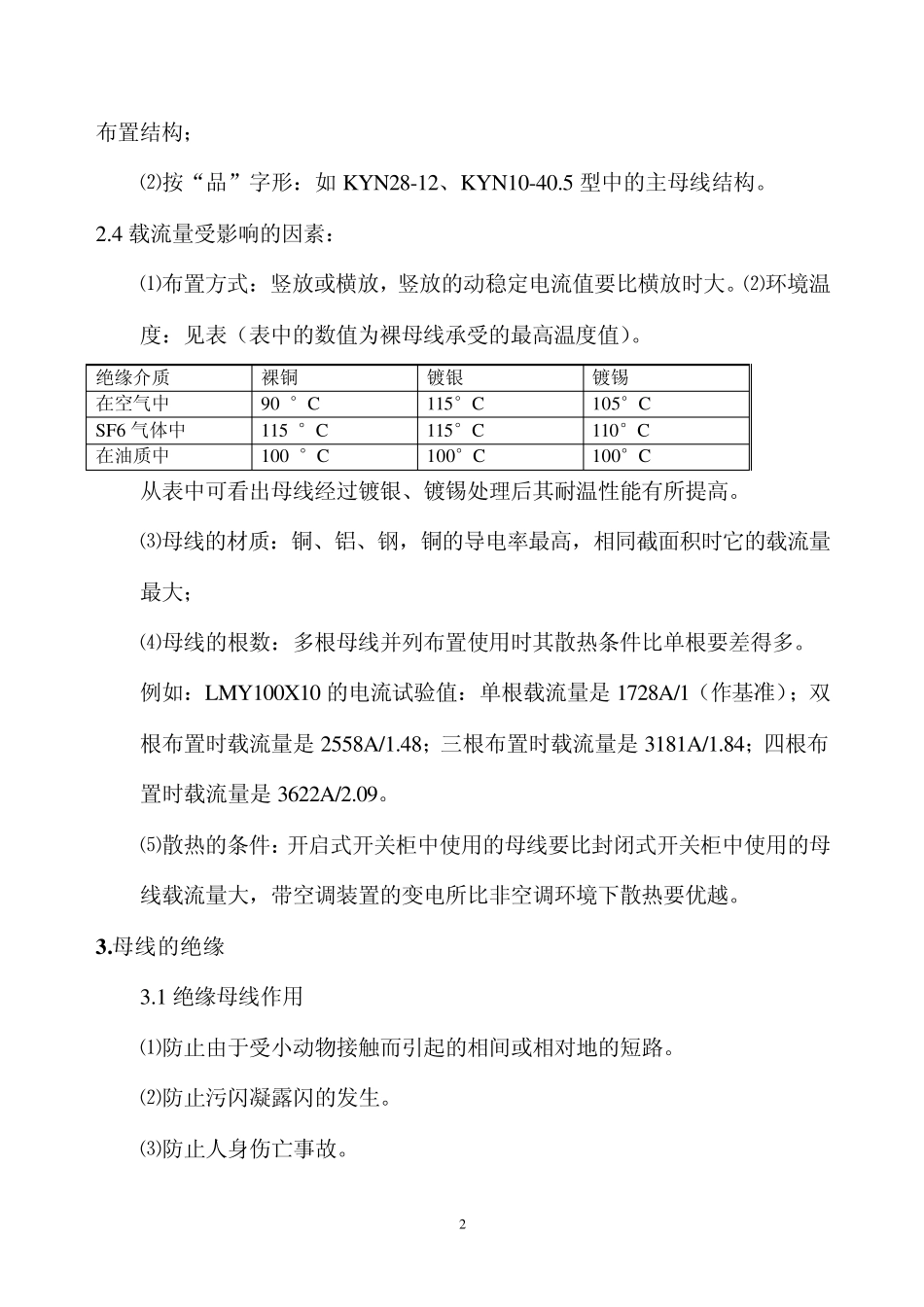

1 户内高、低压成套开关柜母线设计 1 .前言 母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高低压成套电器中重要的一次元件。 2 .母线的类型、颜色、布置及其载流量影响因素 2.1 开关柜用母线按其截面分为：矩形、圆形（或双 D 形）和槽形三种。 当母线的横截面积相同时，矩形母线的周长要比圆形母线大，其散热效果好，冷却条件优。而且在一定允许加热温度下，矩形母线所通过的电流要比圆形母线大，圆形母线的集肤效应较强，而矩形母线比较均匀，因此，成套开关柜内一般都采用矩形母线。 2.2 开关柜用母线的颜色和位置： ⑴开关柜母线相序位置与国际颜色对照见表： 相别 国际颜色 母线安装相互位置 垂直 前后 水平 A 相 黄色 上 远 左 B 相 绿色 中 中 中 C 相 红色 下 近 右 零或中性线 淡兰（3 相 4 线） 最下 最近 最右 直流（+） 棕色 上 远 左 直流（—） 兰色 下 远 右 ⑵柜体接地母线：黄绿相间。 2.3 柜内母线的布置： ⑴按垂直或水平“一”字形：如 GG1A-12F、G BC-40.5 型中的柜顶主母线2 布置结构； ⑵按“品”字形：如KYN28-12、KY N10-40.5 型中的主母线结构。 2.4 载流量受影响的因素： ⑴布置方式：竖放或横放，竖放的动稳定电流值要比横放时大。⑵环境温度：见表（表中的数值为裸母线承受的最高温度值）。 绝缘介质 裸铜 镀银 镀锡 在空气中 90 °C 115°C 105°C SF6 气体中 115 °C 115°C 110°C 在油质中 100 °C 100°C 100°C 从表中可看出母线经过镀银、镀锡处理后其耐温性能有所提高。 ⑶母线的材质：铜、铝、钢，铜的导电率最高，相同截面积时它的载流量最大； ⑷母线的根数：多根母线并列布置使用时其散热条件比单根要差得多。 例如：LMY100X10 的电流试验值：单根载流量是 1728A/1（作基准）；双根布置时载流量是 2558A/1.48；三根布置时载流量是 3181A/1.84；四根布置时载流量是 3622A/2.09。 ⑸散热的条件：开启式开关柜中使用的母线要比封闭式开关柜中使用的母线载流量大，带空调装置的变电所比非空调环境下散热要优越。 3 .母线的绝缘 3.1 绝缘母线作用 ⑴防止由于受小动物接触而引起的相间或相对地的短路。 ⑵防止污闪凝露闪的发生。 ⑶防止人身伤亡事故。 3 ⑷防止盐雾及有害化学气体...
