户外全彩LED显示屏生产安装流程

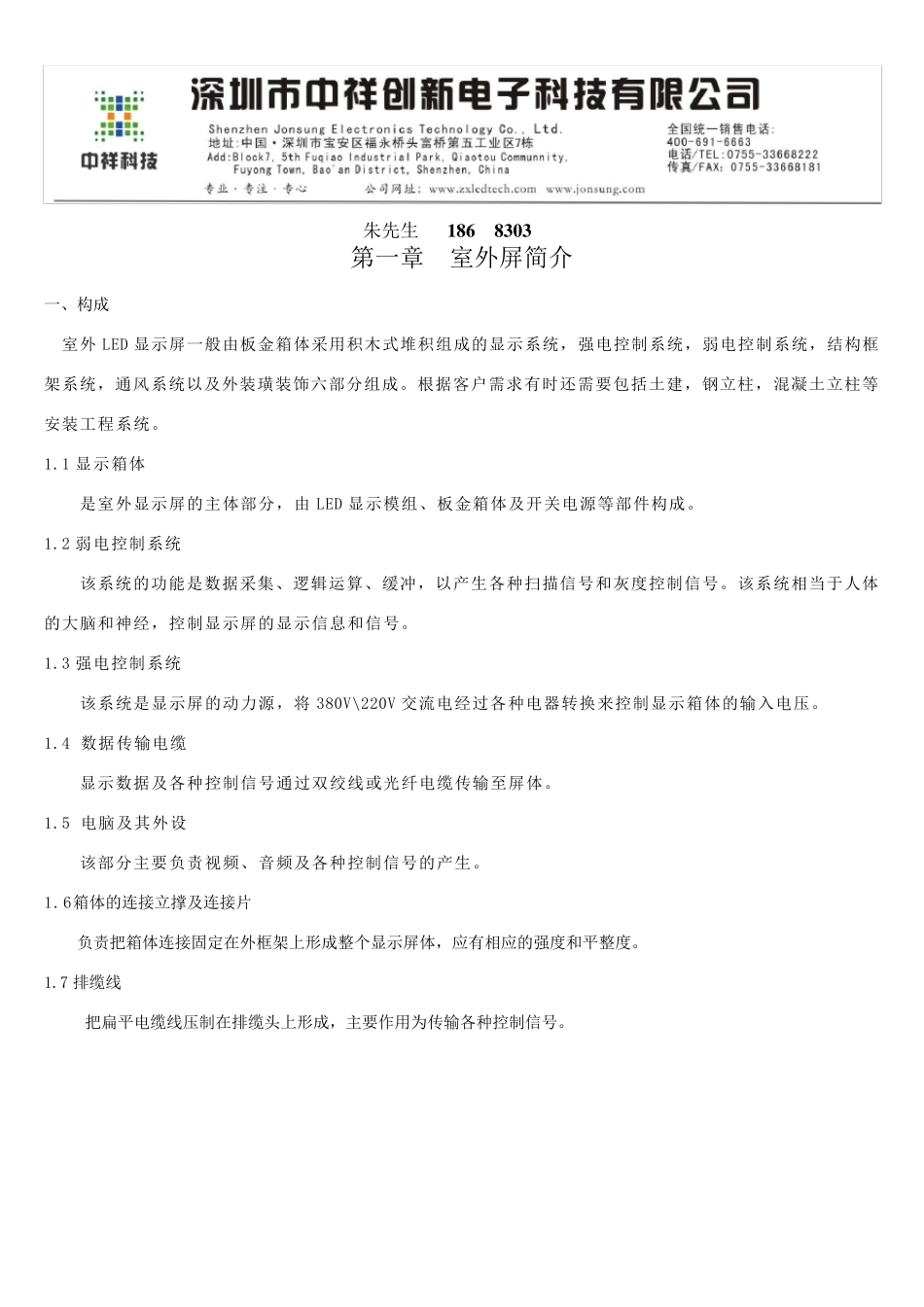

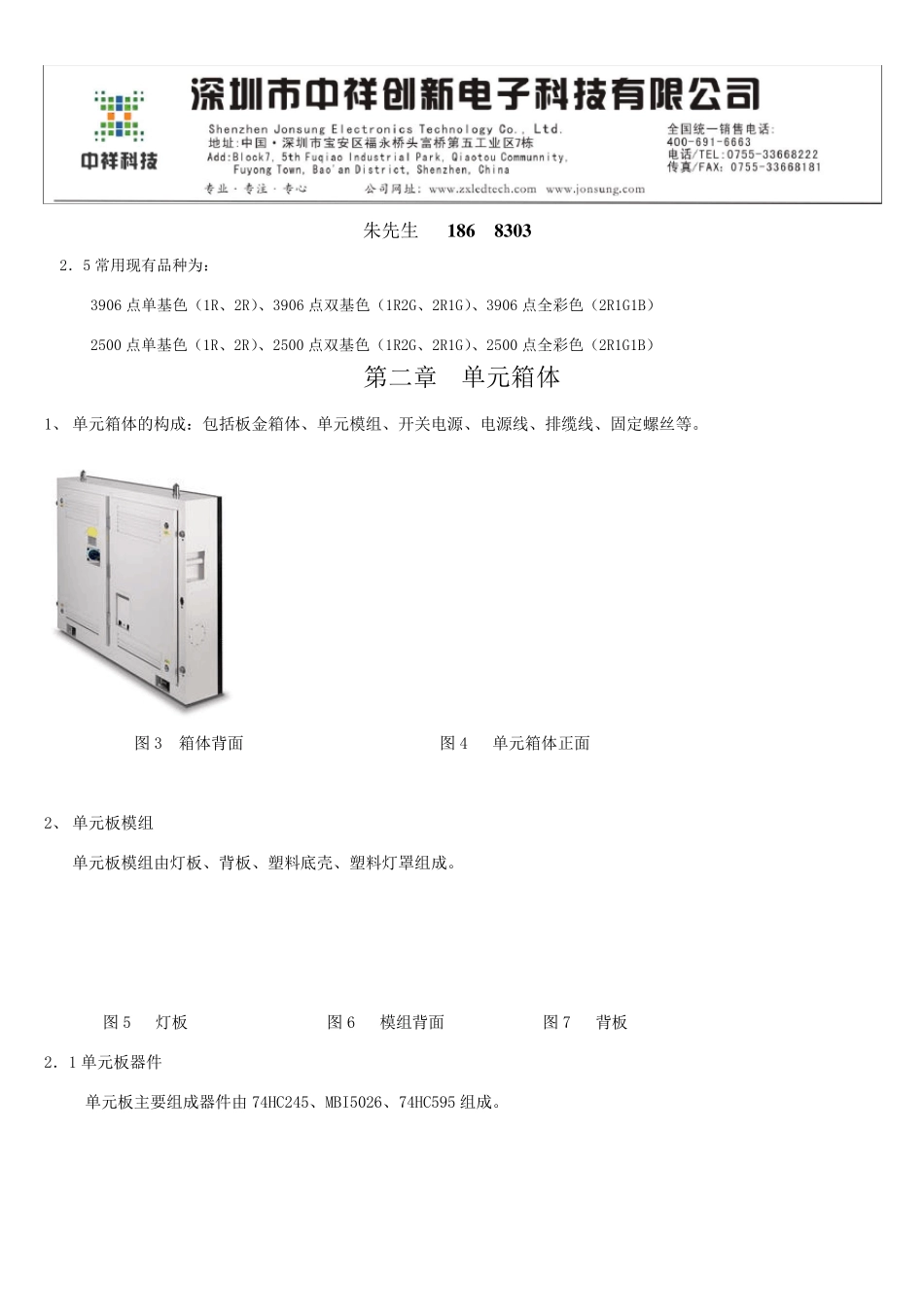

朱先生 1 8 6 ****8 3 0 3第一章 室外屏简介 一、构成 室外LED 显示屏一般由板金箱体采用积木式堆积组成的显示系统，强电控制系统，弱电控制系统，结构框架系统，通风系统以及外装璜装饰六部分组成。根据客户需求有时还需要包括土建，钢立柱，混凝土立柱等安装工程系统。 1.1 显示箱体 是室外显示屏的主体部分，由 LED 显示模组、板金箱体及开关电源等部件构成。 1.2 弱电控制系统 该系统的功能是数据采集、逻辑运算、缓冲，以产生各种扫描信号和灰度控制信号。该系统相当于人体的大脑和神经，控制显示屏的显示信息和信号。 1.3 强电控制系统 该系统是显示屏的动力源，将 380V\220V 交流电经过各种电器转换来控制显示箱体的输入电压。 1.4 数据传输电缆 显示数据及各种控制信号通过双绞线或光纤电缆传输至屏体。 1.5 电脑及其外设 该部分主要负责视频、音频及各种控制信号的产生。 1.6箱体的连接立撑及连接片 负责把箱体连接固定在外框架上形成整个显示屏体，应有相应的强度和平整度。 1.7 排缆线 把扁平电缆线压制在排缆头上形成，主要作用为传输各种控制信号。 朱先生 1 8 6 ****8 3 0 3 图1 实物简图 图2 室外屏组成简图 二 、室外屏的种类及划分方法 2．1 按颜色分为单基色LED 显示屏，双基色LED 显示屏，全彩色（三基色）LED 显示屏。 2．2 按灰度级划分有64、128、256 级。 2．3 按控制系统的显示性能分为图文LED 显示屏，视频LED 显示屏。 2．4 公司现有室外LED 显示屏按采用的像素直径可分为Φ16mm（3906 点）、Φ20mm（2500 点）。 朱先生 1 8 6 ****8 3 0 3 2．5 常用现有品种为： 3906 点单基色（1R、2R）、3906 点双基色（1R2G、2R1G）、3906 点全彩色（2R1G1B） 2500 点单基色（1R、2R）、2500 点双基色（1R2G、2R1G）、2500 点全彩色（2R1G1B） 第二章 单元箱体 1、 单元箱体的构成：包括板金箱体、单元模组、开关电源、电源线、排缆线、固定螺丝等。 图 3 箱体背面 图 4 单元箱体正面 2、 单元板模组 单元板模组由灯板、背板、塑料底壳、塑料灯罩组成。 图 5 灯板 图 6 模组背面 图 7 背板 2．1 单元板器件 单元板主要组成器件由 74HC245、MBI5026、74HC595 组成。 朱先生 1 8 6 ****8 3 0 3 ①74HC245 为8 位双向驱动隔离器。1 脚为使能端，用于选择数据流向，当其接正极时，数据从A 端到B 端、当...
