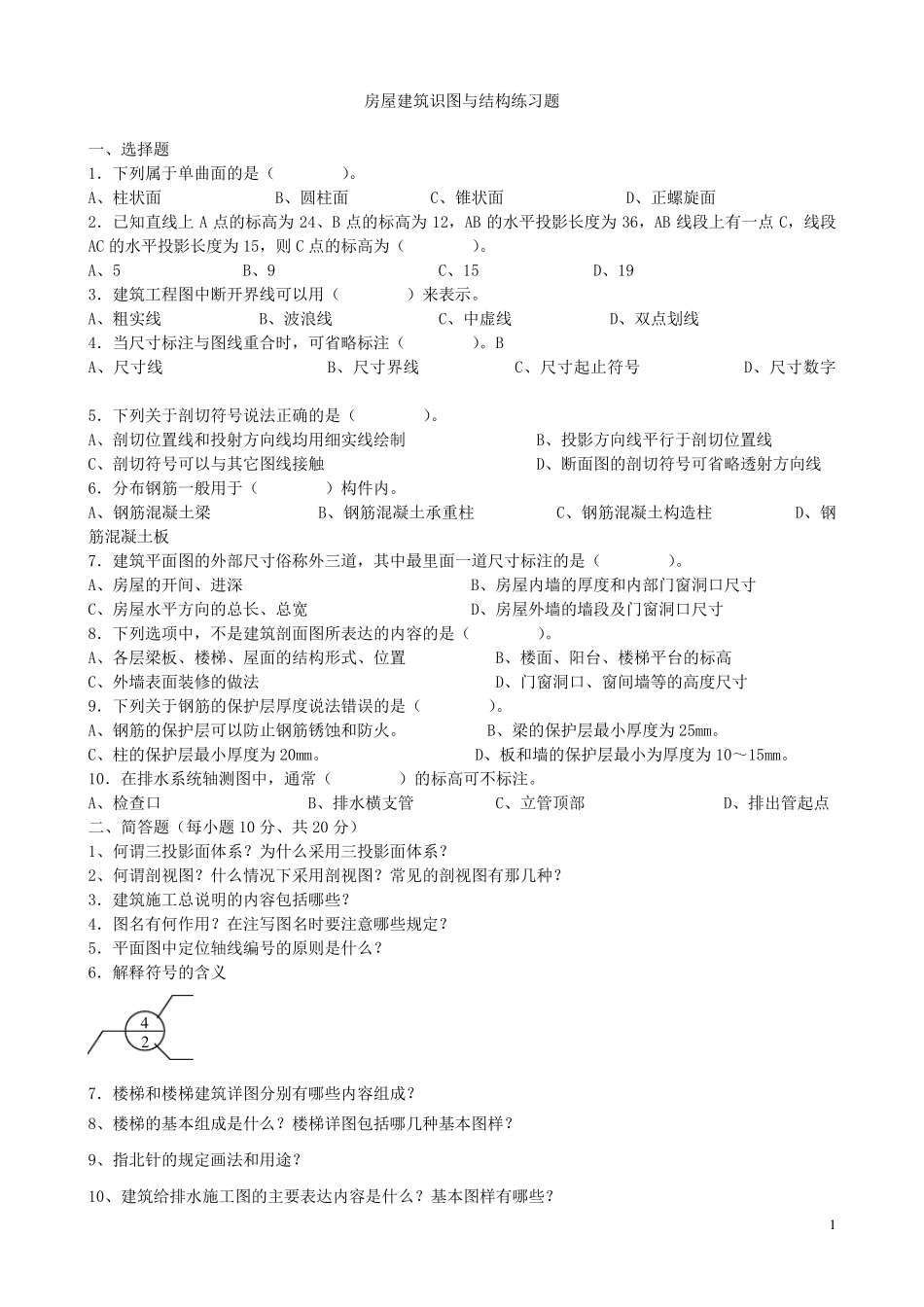

1 4 2 房屋建筑识图与结构练习题 一、选择题 1．下列属于单曲面的是（ ）。 A、柱状面 B、圆柱面 C、锥状面 D、正螺旋面 2．已知直线上 A 点的标高为 24、B 点的标高为 12，AB 的水平投影长度为 36，AB 线段上有一点 C，线段AC 的水平投影长度为 15，则 C 点的标高为（ ）。 A、5 B、9 C、15 D、19 3．建筑工程图中断开界线可以用（ ）来表示。 A、粗实线 B、波浪线 C、中虚线 D、双点划线 4．当尺寸标注与图线重合时，可省略标注（ ）。B A、尺寸线 B、尺寸界线 C、尺寸起止符号 D、尺寸数字 5．下列关于剖切符号说法正确的是（ ）。 A、剖切位置线和投射方向线均用细实线绘制 B、投影方向线平行于剖切位置线 C、剖切符号可以与其它图线接触 D、断面图的剖切符号可省略透射方向线 6．分布钢筋一般用于（ ）构件内。 A、钢筋混凝土梁 B、钢筋混凝土承重柱 C、钢筋混凝土构造柱 D、钢筋混凝土板 7．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（ ）。 A、房屋的开间、进深 B、房屋内墙的厚度和内部门窗洞口尺寸 C、房屋水平方向的总长、总宽 D、房屋外墙的墙段及门窗洞口尺寸 8．下列选项中，不是建筑剖面图所表达的内容的是（ ）。 A、各层梁板、楼梯、屋面的结构形式、位置 B、楼面、阳台、楼梯平台的标高 C、外墙表面装修的做 法 D、门窗洞口、窗间墙等 的高度尺寸 9．下列关于钢筋的保 护 层厚度说法错 误 的是（ ）。 A、钢筋的保 护 层可以防 止钢筋锈 蚀 和防 火 。 B、梁的保 护 层最小 厚度为 25mm。 C、柱的保 护 层最小 厚度为 20mm。 D、板和墙的保 护 层最小 为厚度为 10～ 15mm。 10．在 排 水系 统 轴 测 图中，通 常 （ ）的标高可不标注。 A、检 查 口 B、排 水横 支 管 C、立 管 顶 部 D、排 出 管 起点 二 、简 答 题（每 小 题10 分、共 20 分） 1、何 谓 三投影面体 系 ？ 为什 么 采 用三投影面体 系 ？ 2、何 谓 剖视 图？ 什 么 情 况 下采 用剖视 图？ 常 见 的剖视 图有那 几 种 ？ 3．建筑施 工总说明 的内容包 括 哪 些 ？ 4．图名 有何 作 用？ 在 注写 图名 时要 注意 哪 些 规 定 ？ 5．平面图中定 位轴 线编 号的原 则是什 么 ？ 6．解 释 符号的含 义 7．楼梯和楼梯建筑详 图分别 有哪...
