房建施工过程图解

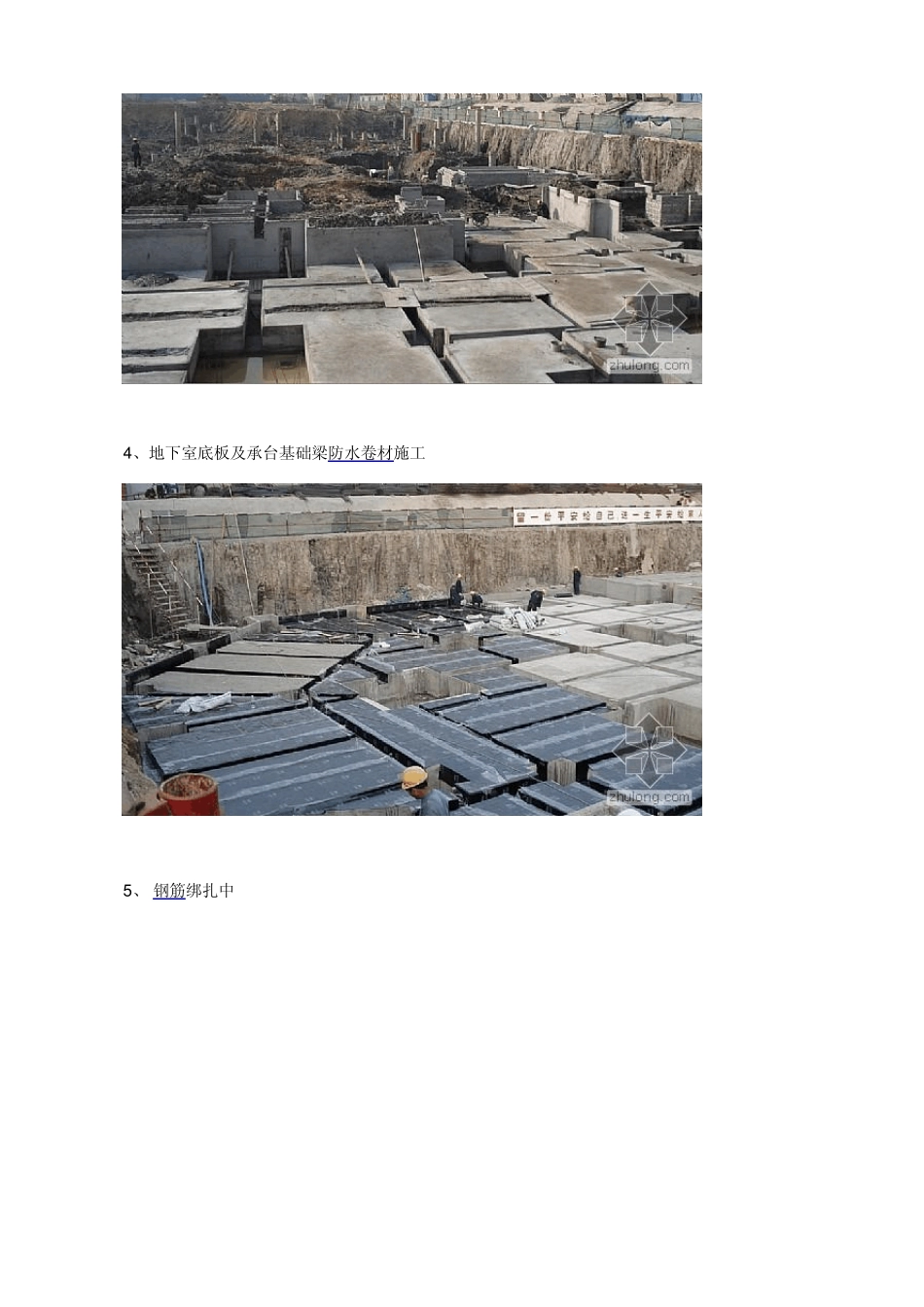

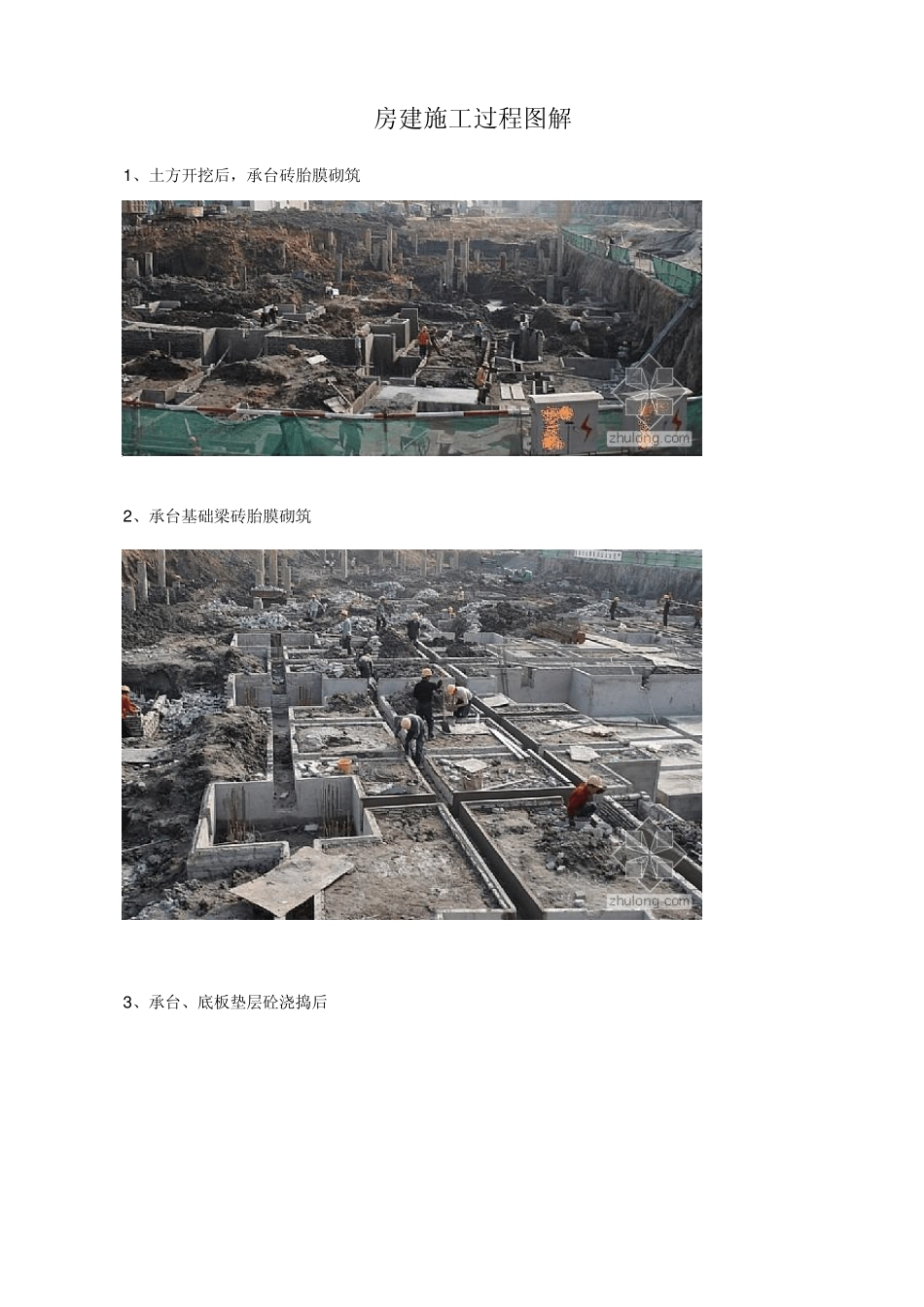

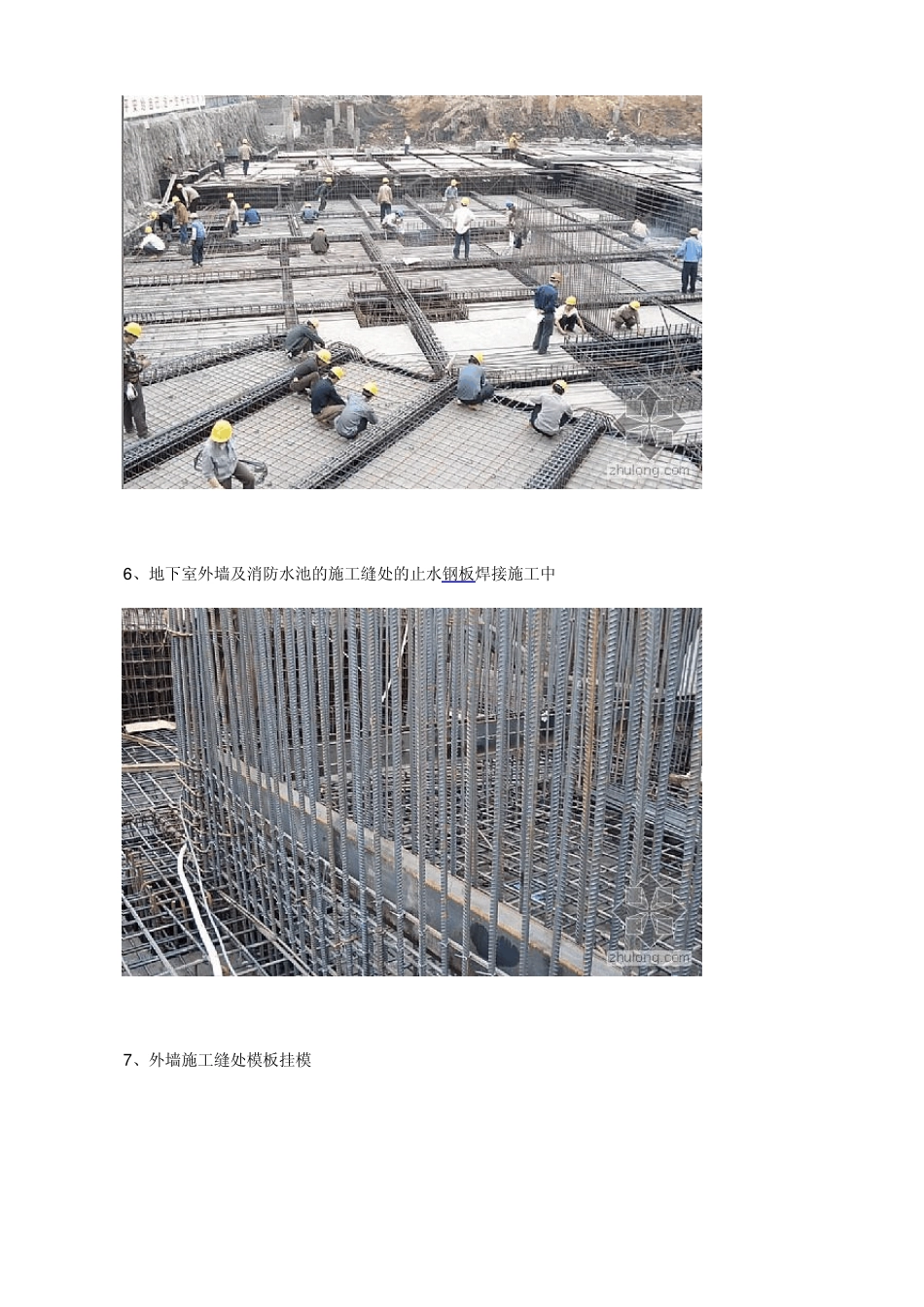

房建施工过程图解 1 、土方开挖后，承台砖胎膜砌筑 2 、承台基础梁砖胎膜砌筑 3 、承台、底板垫层砼浇捣后 4 、地下室底板及承台基础梁防水卷材施工 5 、 钢筋绑扎中 6 、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中 7 、外墙施工缝处模板挂模 8 、外墙模板挂模。注意要用止水螺杆 9 、 管道预埋 1 0 、高低跨处模板的下部我们焊上了钢筋支架 地下室高低跨处模板挂模 1 1 、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。 1 2 、地下室底板砼浇捣后 1 3 、地下室放线，柱头砼凿毛 1 4 、模板钢管架搭设 1 5 、外墙施工缝处凿毛 1 6 、柱脚焊的定位钢筋 1 7 、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。 1 8 、柱的垂直度检查 1 9 、地下室柱的砼浇捣完毕 2 0 、人防门预埋安装中 2 1 、地下室顶板砼浇捣中 2 2 、地下室外墙模板拆除后的止水螺杆处理 2 3 、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块 2 4 、外墙止水螺杆割除后水泥砂浆修补 2 5 、外墙防水卷材施工中 2 6 、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。 2 7 、圆柱模板安装施工中 2 8 、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆 2 9 、地下室 3 0 、地下室砖墙砌筑 3 1 、椭圆型车道施工中 3 2 、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。 3 3 、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。 3 4 、消防喷淋管施工中 3 5 、楼面模板施工完毕。呵呵，柱箍筋堆得太高了。 3 6 、楼板钢筋施工中。 3 7 、地下室风管安装中。 3 8 、消防喷淋管过人防墙。 3 9 、空调的冷冻水管施工中。 4 0 、楼梯踏步施工中。 4 1 、空调冷冻水管施工安装中 4 2 、砖墙与砼交界处钉铁丝网。 4 3 、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼。 4 4 、冰水管焊接处防锈处理，外面是保温层。 4 5 、地面贴砖。 4 6 、砖缝用专门的填缝剂进行填缝。 4 7 、自动扶梯（人行道）吊装安装中。 4 8 、地下室的人防门。
