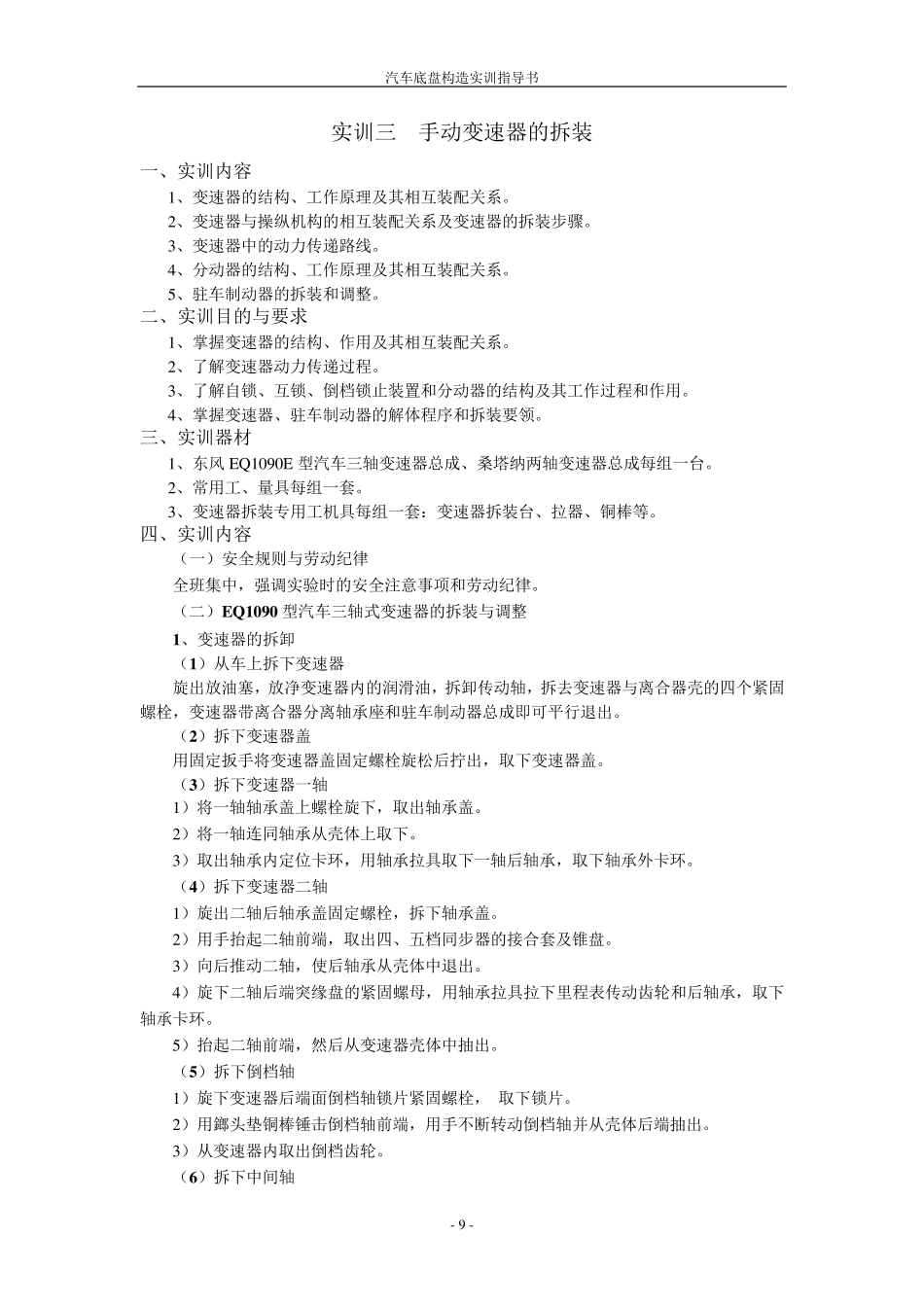

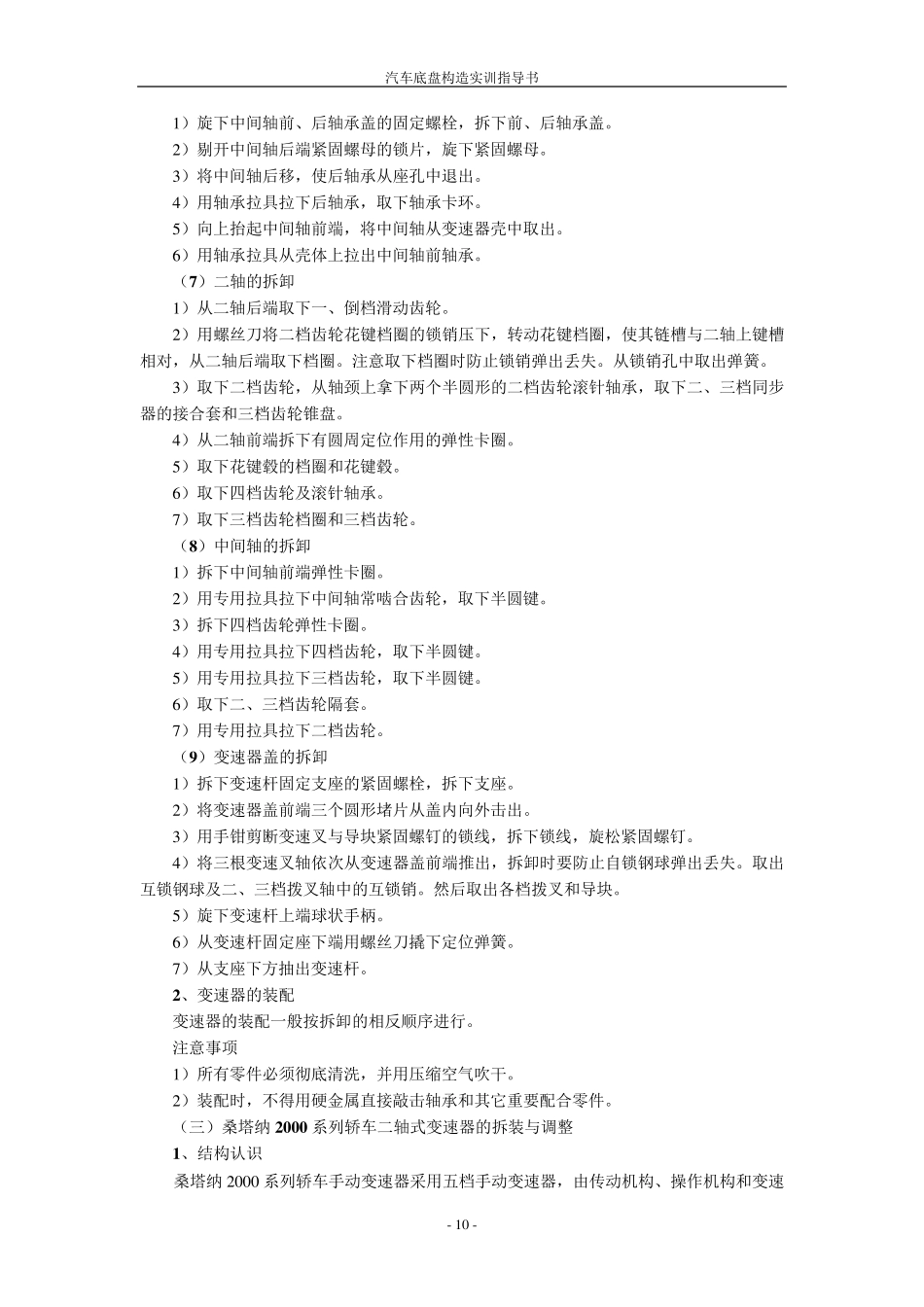

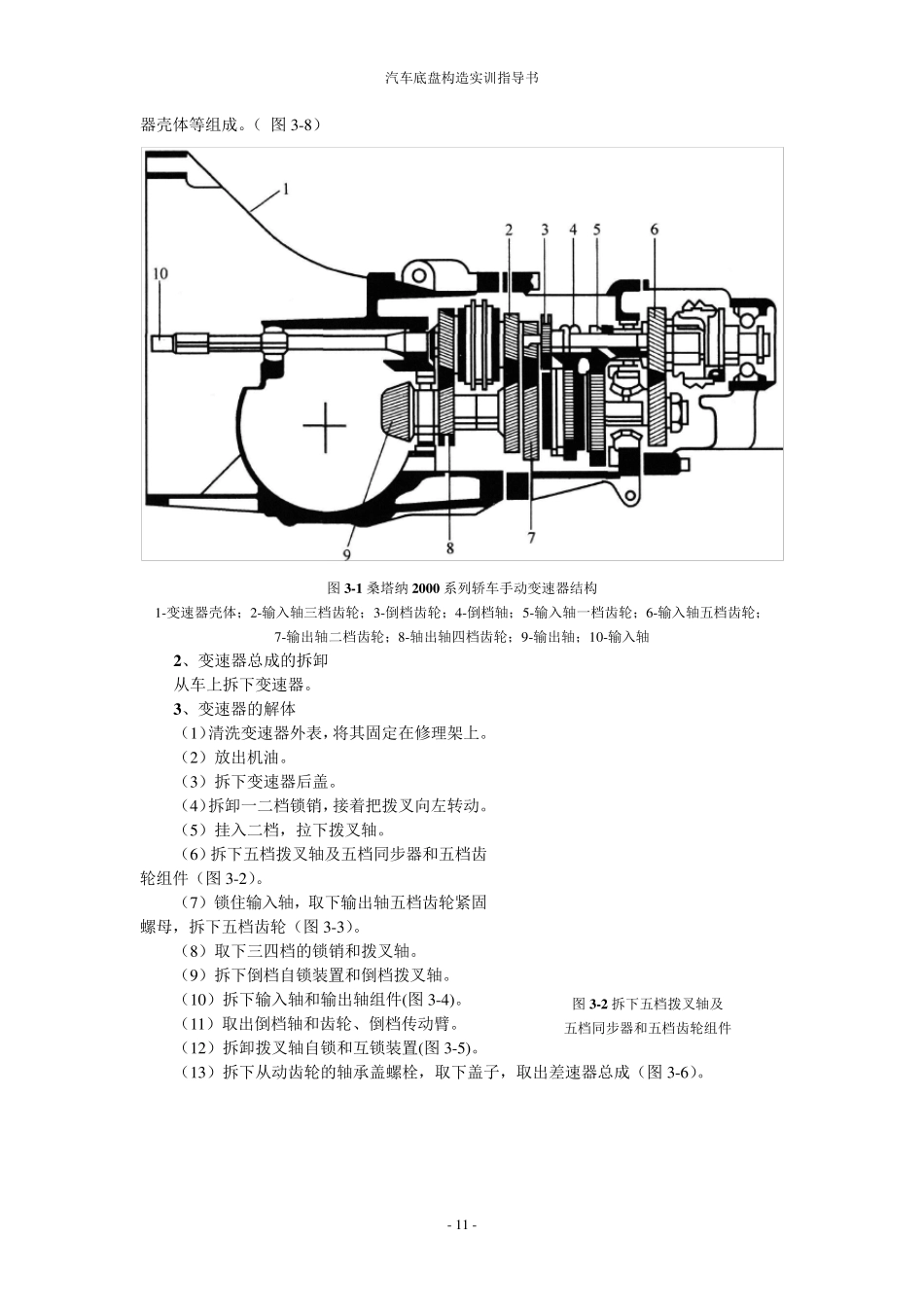

汽车底盘构造实训指导书 - 9 - 实训三 手动变速器的拆装 一、实训内容 1、变速器的结构、工作原理及其相互装配关系。 2、变速器与操纵机构的相互装配关系及变速器的拆装步骤。 3、变速器中的动力传递路线。 4、分动器的结构、工作原理及其相互装配关系。 5、驻车制动器的拆装和调整。 二、实训目的与要求 1、掌握变速器的结构、作用及其相互装配关系。 2、了解变速器动力传递过程。 3、了解自锁、互锁、倒档锁止装置和分动器的结构及其工作过程和作用。 4、掌握变速器、驻车制动器的解体程序和拆装要领。 三、实训器材 1、东风 EQ1090E 型汽车三轴变速器总成、桑塔纳两轴变速器总成每组一台。 2、常用工、量具每组一套。 3、变速器拆装专用工机具每组一套:变速器拆装台、拉器、铜棒等。 四、实训内容 (一)安全规则与劳动纪律 全班集中,强调实验时的安全注意事项和劳动纪律。 (二)EQ1090 型汽车三轴式变速器的拆装与调整 1、变速器的拆卸 (1)从车上拆下变速器 旋出放油塞,放净变速器内的润滑油,拆卸传动轴,拆去变速器与离合器壳的四个紧固螺栓,变速器带离合器分离轴承座和驻车制动器总成即可平行退出。 (2)拆下变速器盖 用固定扳手将变速器盖固定螺栓旋松后拧出,取下变速器盖。 (3)拆下变速器一轴 1)将一轴轴承盖上螺栓旋下,取出轴承盖。 2)将一轴连同轴承从壳体上取下。 3)取出轴承内定位卡环,用轴承拉具取下一轴后轴承,取下轴承外卡环。 (4)拆下变速器二轴 1)旋出二轴后轴承盖固定螺栓,拆下轴承盖。 2)用手抬起二轴前端,取出四、五档同步器的接合套及锥盘。 3)向后推动二轴,使后轴承从壳体中退出。 4)旋下二轴后端突缘盘的紧固螺母,用轴承拉具拉下里程表传动齿轮和后轴承,取下轴承卡环。 5)抬起二轴前端,然后从变速器壳体中抽出。 (5)拆下倒档轴 1)旋下变速器后端面倒档轴锁片紧固螺栓, 取下锁片。 2)用鎯头垫铜棒锤击倒档轴前端,用手不断转动倒档轴并从壳体后端抽出。 3)从变速器内取出倒档齿轮。 (6)拆下中间轴 汽车底盘构造实训指导书 - 1 0 - 1 )旋下中间轴前、后轴承盖的固定螺栓,拆下前、后轴承盖。 2 )剔开中间轴后端紧固螺母的锁片,旋下紧固螺母。 3 )将中间轴后移,使后轴承从座孔中退出。 4 )用轴承拉具拉下后轴承,取下轴承卡环。 5 )向上抬起中间轴前端,将中间轴从变速器壳中取出。 6 )用轴承拉具从壳体上...
