手工焊接通用工艺规程

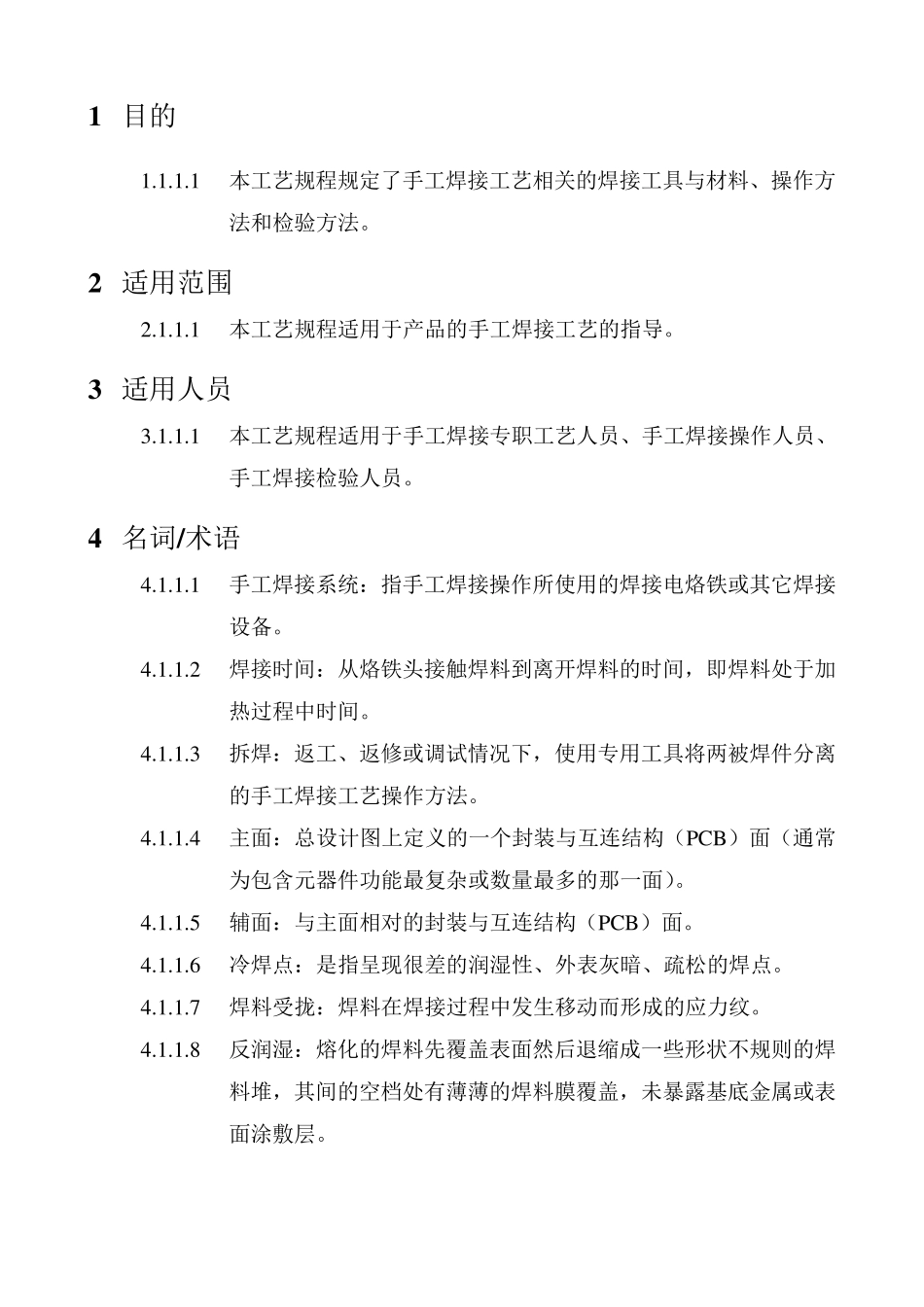

1 目的 1.1.1.1 本工艺规程规定了手工焊接工艺相关的焊接工具与材料、操作方法和检验方法。 2 适用范围 2.1.1.1 本工艺规程适用于产品的手工焊接工艺的指导。 3 适用人员 3.1.1.1 本工艺规程适用于手工焊接专职工艺人员、手工焊接操作人员、手工焊接检验人员。 4 名词/术语 4.1.1.1 手工焊接系统：指手工焊接操作所使用的焊接电烙铁或其它焊接设备。 4.1.1.2 焊接时间：从烙铁头接触焊料到离开焊料的时间，即焊料处于加热过程中时间。 4.1.1.3 拆焊：返工、返修或调试情况下，使用专用工具将两被焊件分离的手工焊接工艺操作方法。 4.1.1.4 主面：总设计图上定义的一个封装与互连结构（PCB）面（通常为包含元器件功能最复杂或数量最多的那一面）。 4.1.1.5 辅面：与主面相对的封装与互连结构（PCB）面。 4.1.1.6 冷焊点：是指呈现很差的润湿性、外表灰暗、疏松的焊点。 4.1.1.7 焊料受拢：焊料在焊接过程中发生移动而形成的应力纹。 4.1.1.8 反润湿：熔化的焊料先覆盖表面然后退缩成一些形状不规则的焊料堆，其间的空档处有薄薄的焊料膜覆盖，未暴露基底金属或表面涂敷层。 5 焊接工艺规范 5 .1 焊接流程 检验焊前准备 焊接设备 参数确认施焊清洗转下道 工序手工清洗/设备清洗返工/返修 /报废YN 5 .2 焊接原理 5.2.1.1 手工焊接中的锡焊的原理是通过加热的烙铁将固态焊锡丝加热熔化，再借助于助焊剂的作用，使其流入被焊金属之间，待冷却后形成牢固可靠的焊接点；锡焊是通过润湿、扩散和冶金结合这三个物理、化学过程来完成的，被焊件未受任何损伤；图 6-1 是放大 1000 倍的焊点剖面。 图 6-1 焊点剖面 5 .3 手工焊接操作方法 5 .3 .1 电烙铁的握法 5.3.1.1 电烙铁的基本握法分为三种(图 6-2)： 图6-2 电烙铁的握法 1) 反握法，用五指把电烙铁的柄握在掌内；此法适用于大功率电烙铁，焊接散热量大的被焊件； 2) 正握法，适用于较大的电烙铁，弯形烙铁头一般也用此法； 3) 握笔法，用握笔的方法握电烙铁，此法适用于小功率电烙铁，焊接散热量小的被焊件。 5 .3 .2 手工焊接操作的基本步骤 5.3.2.1 正确的手工焊接操作过程可以分成六个步骤。前五个步骤为焊接步骤，最后一个步骤为手工清洗步骤。前五个步骤如图6-3 所示。 图6-3 锡焊五步操作法 5.3.2.2 步骤一：准备施焊（图6-3(a)）。左手拿焊丝，右手握烙铁，进入备焊状态；要求烙铁头保持干净，无焊渣等氧化物，...
