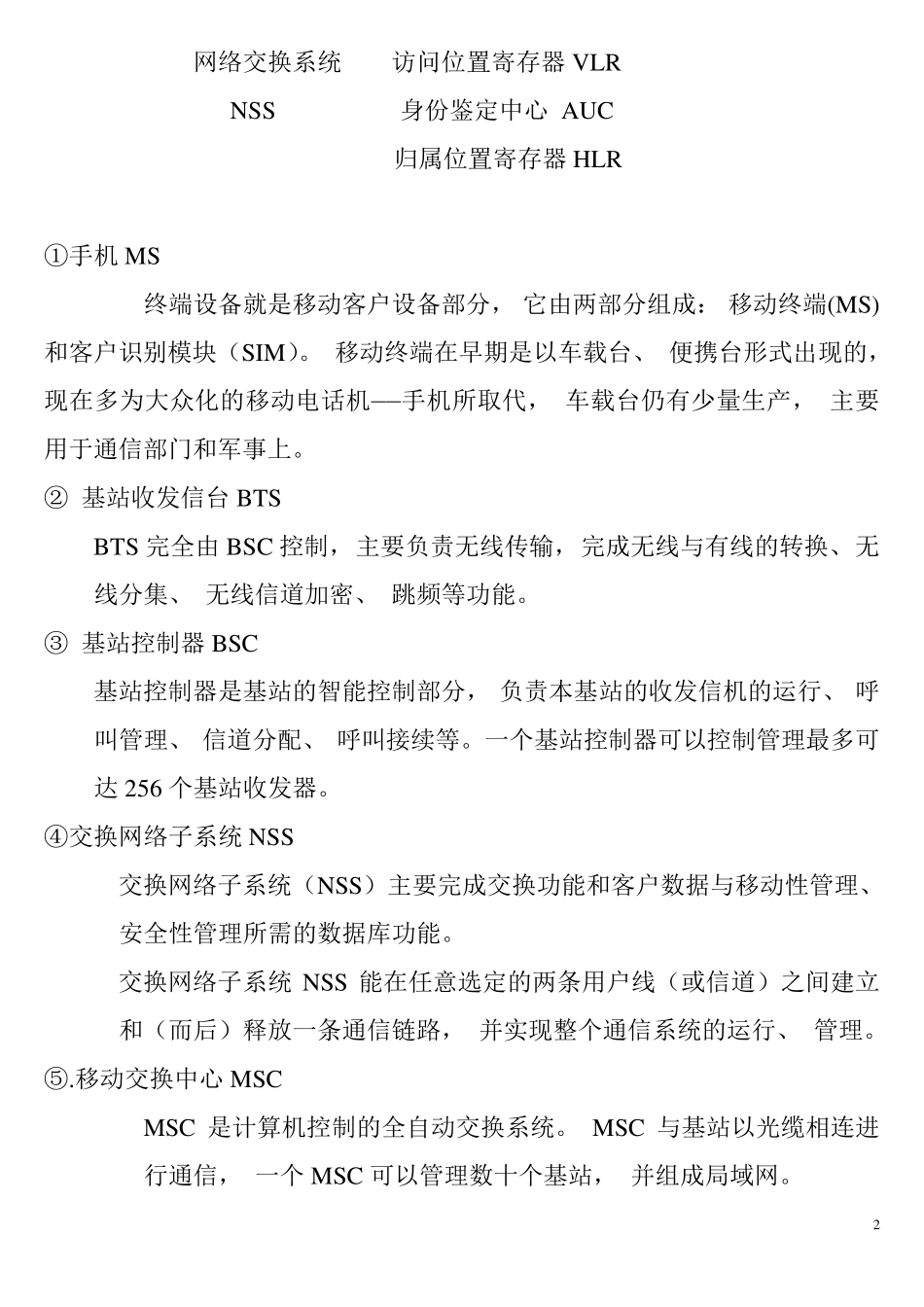

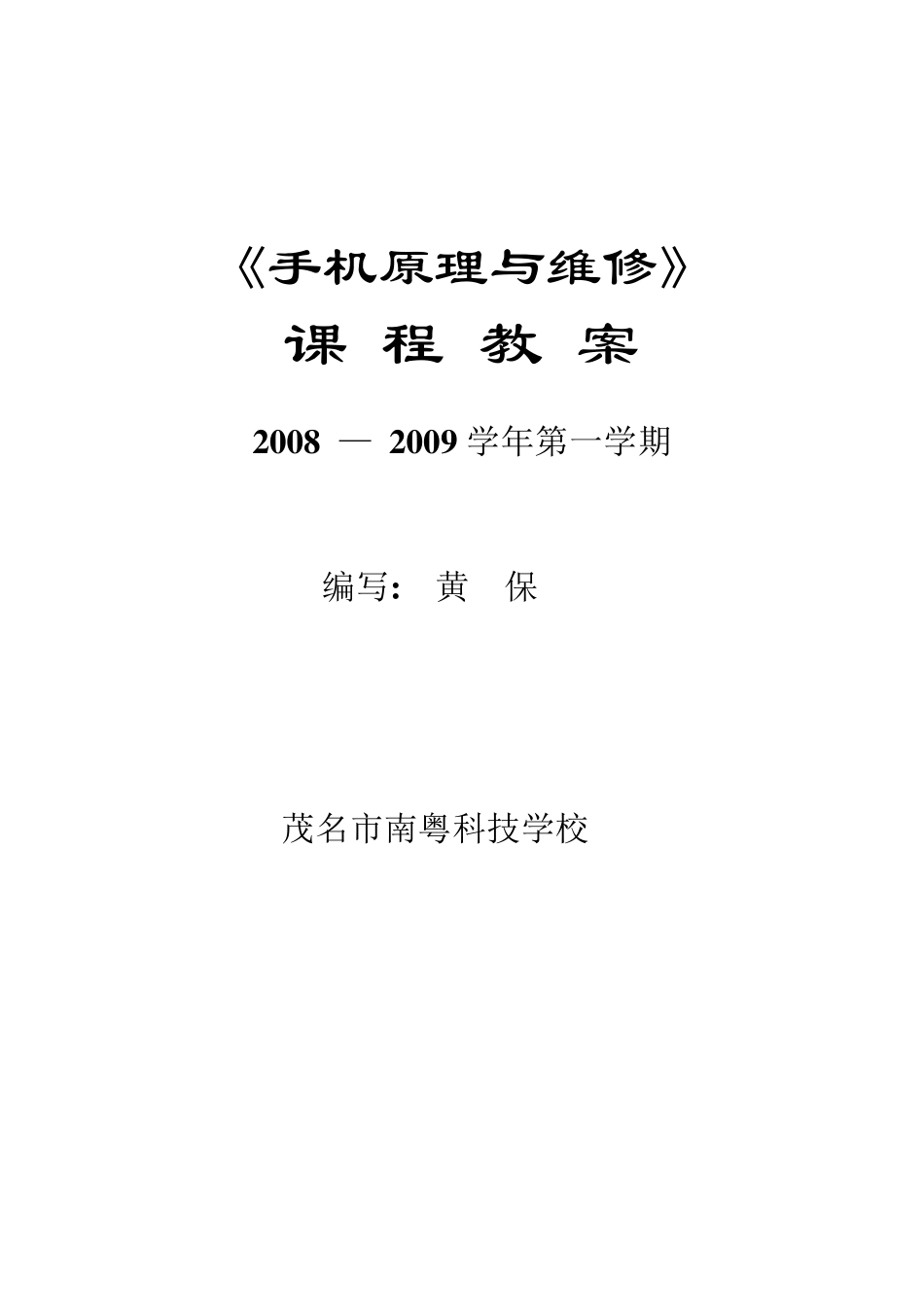

《手机原理与维修》 课 程 教 案 2008 — 2009 学年第一学期 编写: 黄 保 茂名市南粤科技学校 1 第二章、移动电话机的基本原理 2 、1 移动通信发展概况与移动通信网络组成 教学目的：了解手机发展的概况。掌握移动通信网络的基本组成及功能。 教学重点：掌握移动通信网内各大部分的组成及其功能 教学难点：VLR 和 HLR 的功能 教学方法：讲授法 教学课时：2 课时 教学过程： 1、手机发展概况 （1）移动通信的优点和缺点 （2）移动通信系统涵盖技术因素 （3）无线通信技术发展阶段 （4）移动通信系统发展历程 2、移动通信网络的基本组成： （1）一个数字移动通信系统主要由交换网络子系统 NSS、 基站子系统 BSS和手机 MS 组成。 移动台 MS 手机 车载台 便携机 移动通信系统 基站系统 基站收发器 BTS BSS 基站控制器 BSC 移动交换中心 MSC 2 网络交换系统 访问位置寄存器VLR NSS 身份鉴定中心 AUC 归属位置寄存器HLR ①手机 MS 终端设备就是移动客户设备部分， 它由两部分组成： 移动终端(MS)和客户识别模块（SIM）。 移动终端在早期是以车载台、 便携台形式出现的， 现在多为大众化的移动电话机——手机所取代， 车载台仍有少量生产， 主要用于通信部门和军事上。 ② 基站收发信台 BTS BTS 完全由 BSC 控制， 主要负责无线传输， 完成无线与有线的转换、 无线分集、 无线信道加密、 跳频等功能。 ③ 基站控制器BSC 基站控制器是基站的智能控制部分， 负责本基站的收发信机的运行、 呼叫管理、 信道分配、 呼叫接续等。一个基站控制器可以控制管理最多可达 256 个基站收发器。 ④交换网络子系统NSS 交换网络子系统（NSS）主要完成交换功能和客户数据与移动性管理、 安全性管理所需的数据库功能。 交换网络子系统NSS 能在任意选定的两条用户线（或信道）之间建立和（而后）释放一条通信链路， 并实现整个通信系统的运行、 管理。 ⑤.移动交换中心MSC MSC 是计算机控制的全自动交换系统。 MSC 与基站以光缆相连进行通信， 一个 MSC 可以管理数十个基站， 并组成局域网。 3 MSC 支持的呼叫业务是： （A） 本地呼叫、 长途呼叫和国际呼叫。 （B） 通过MSC 进行移动用户与市话、 长话之间的联系， 控制不同蜂窝小区的运营。 （C） 支持移动电话机的越区切换、 漫游、 入网登录和计费。 ⑥访问位置寄存器 V LR 访问位置寄...
