手机生产测试标准l

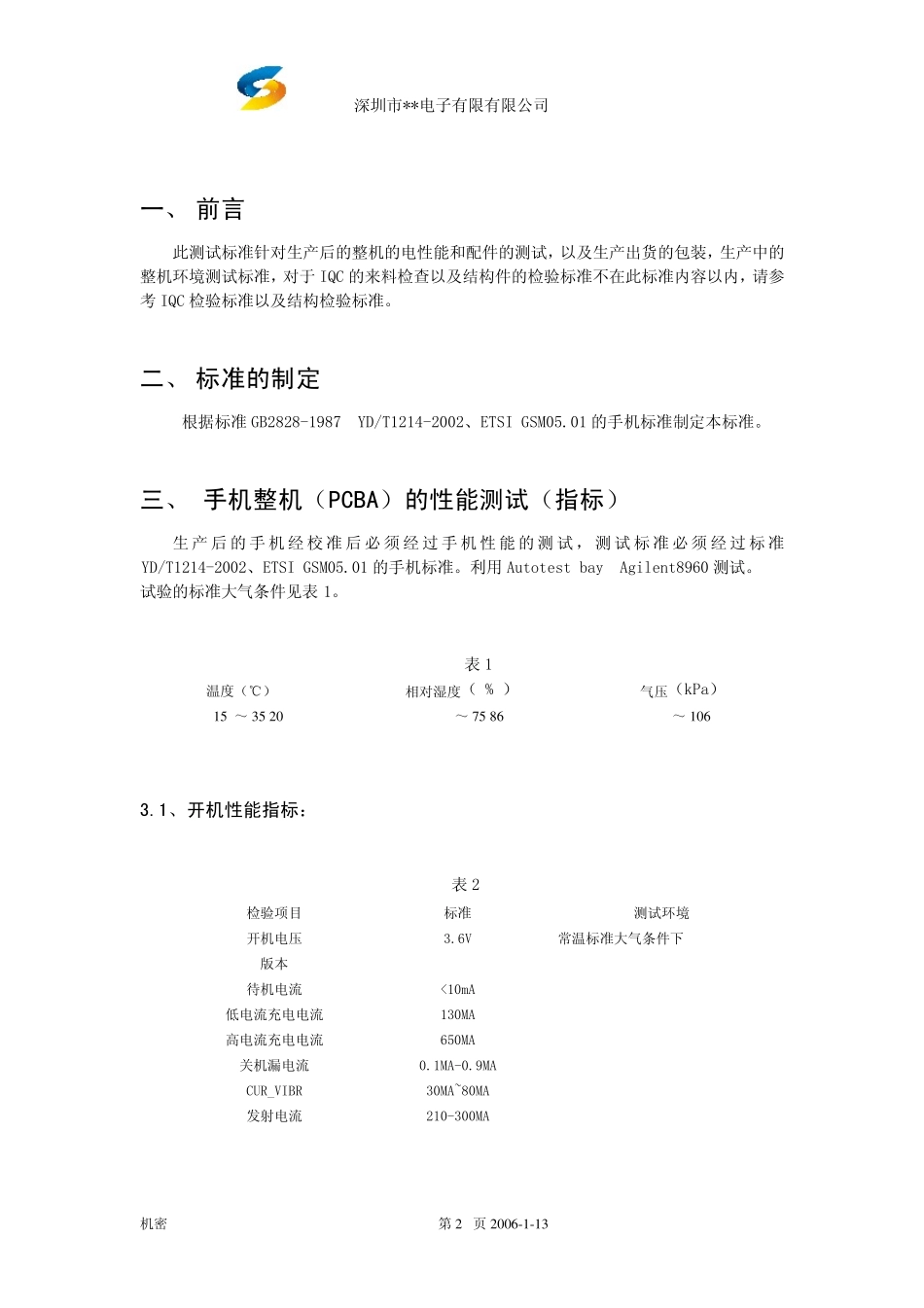

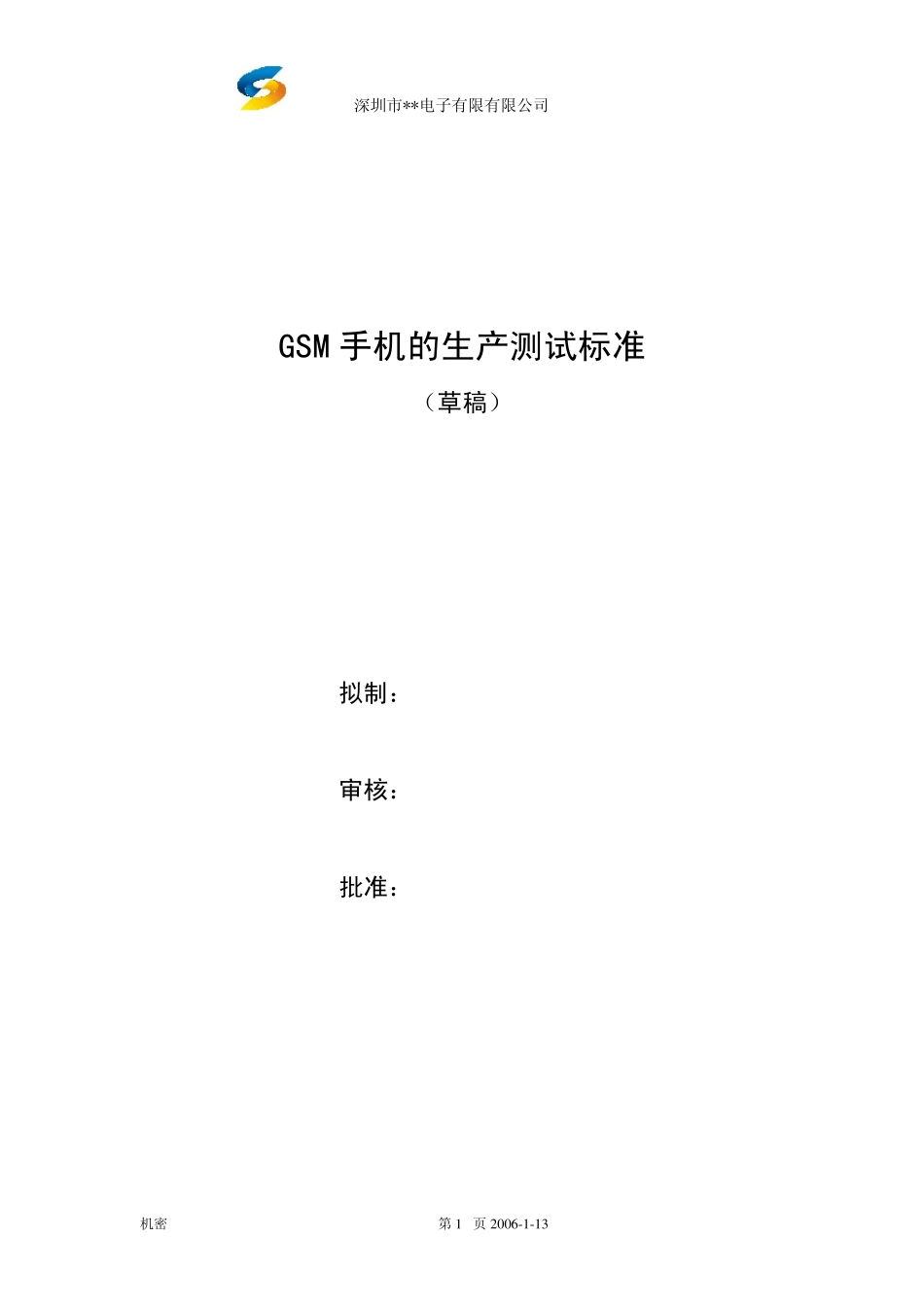

深圳市＊＊电子有限有限公司 机密 第 1 页 2 0 0 6 -1 -1 3 GSM 手机的生产测试标准 （草稿） 拟制： 审核： 批准： 深圳市＊＊电子有限有限公司 机密 第 2 页 2 0 0 6 -1 -1 3 一、 前言 此测试标准针对生产后的整机的电性能和配件的测试，以及生产出货的包装，生产中的整机环境测试标准，对于IQC 的来料检查以及结构件的检验标准不在此标准内容以内，请参考IQC 检验标准以及结构检验标准。 二、 标准的制定 根据标准GB2828-1987 YD/T1214-2002、ETSI GSM05.01 的手机标准制定本标准。 三、 手机整机（PCBA）的性能测试（指标） 生产后的手机经校准后必须经过手机性能的测试，测试标准必须经过标准YD/T1214-2002、ETSI GSM05.01 的手机标准。利用Autotest bay Agilent8960 测试。 试验的标准大气条件见表1。 表1 温度（℃） 相对湿度（ % ） 气压（kPa） 1 5 ～ 3 5 2 0 ～ 7 5 8 6 ～ 1 0 6 3.1、开机性能指标： 表2 检验项目 标准 测试环境 开机电压 3.6V 版本 待机电流 <10mA 低电流充电电流 130MA 高电流充电电流 650MA 关机漏电流 0.1MA-0.9MA CUR_VIBR 30MA~80MA 发射电流 210-300MA 常温标准大气条件下 深圳市＊＊电子有限有限公司 机密 第 3 页 2006-1-13 3.2、射频性能指标： GSM900M 的性能指标： 表3 检验项目 标准 测试环境 发射功率等级 Level 5：31~32.5dBm Level 6：31 dBm±3dBm Level 7：29 dBm±3 dBm Level 8：27 dBm±3dBm Level 9：25 dBm±3dBm Level 10：23 dBm±3dBm Level 11：21 dBm±3dBm Level 12：19 dBm±3dBm Level 13：17 dBm±3dBm Level 14：15 dBm±3dBm Level 15：13 dBm±3dBm Level 16：11 dBm±5dBm Level 17：9 dBm±5dBm Level 18：7 dBm±5dBm Level 19：5 dBm±5dBm 设置 MS 工作在信道 1, 62, 124 AFC 902MHZ 62 Channel DCS 的性能指标： 表 4 项目 标准 测试环境 发射功率等级 Level 0： 28 dBm ~ 29.5dBm Level 1： 28 dBm±3dBm Level 2： 26 dBm±3dBm Level 3： 24 dBm±3dBm Level 4： 22 dBm±3dBm Level 5： 20 dBm±3dBm Level 6： 18 dBm±3dBm Level 7： 16 dBm±3dBm Level 8： 14 dBm±3dBm Level 9： 12 dBm±4dBm Level 10：10 dBm±4dBm Level 11：...
