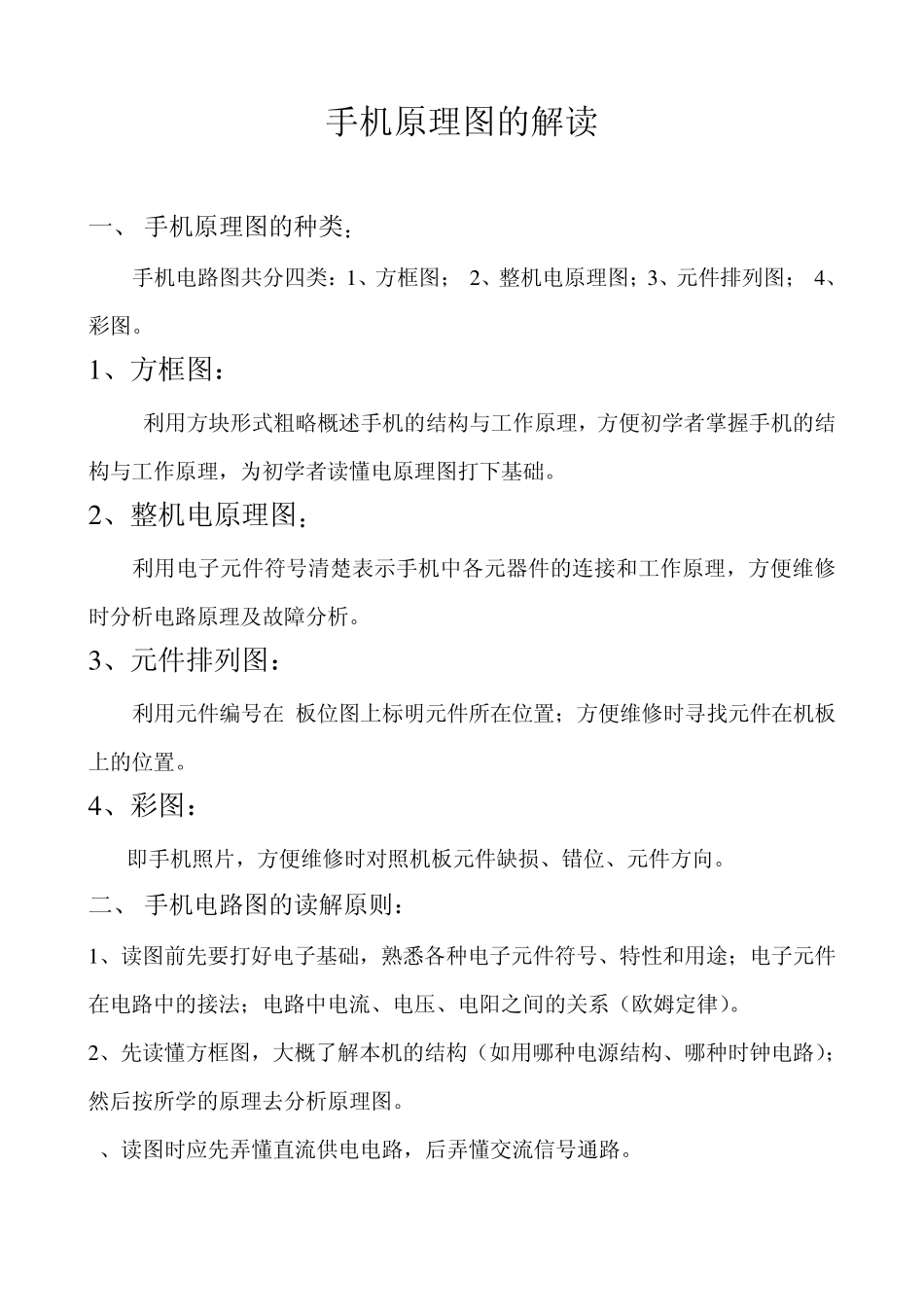

手机原理图的解读 一、 手机原理图的种类： 手机电路图共分四类：1 、方框图； 2 、整机电原理图；3 、元件排列图； 4 、彩图
1 、方框图： 利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，为初学者读懂电原理图打下基础
2 、整机电原理图： 利用电子元件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障分析
3 、元件排列图： 利用元件编号在 板位图上标明元件所在位置；方便维修时寻找元件在机板上的位置
4 、彩图： 即手机照片，方便维修时对照机板元件缺损、错位、元件方向
二、 手机电路图的读解原则： 1 、读图前先要打好电子基础，熟悉各种电子元件符号、特性和用途；电子元件在电路中的接法；电路中电流、电压、电阳之间的关系（欧姆定律）
2 、先读懂方框图，大概了解本机的结构（如用哪种电源结构、哪种时钟电路）；然后按所学的原理去分析原理图
3、读图时应先弄懂直流供电电路，后弄懂交流信号通路
4、手机电路图是有规律的，一般电源居左下；控制居右下
左射频右逻辑；上收下发中本振

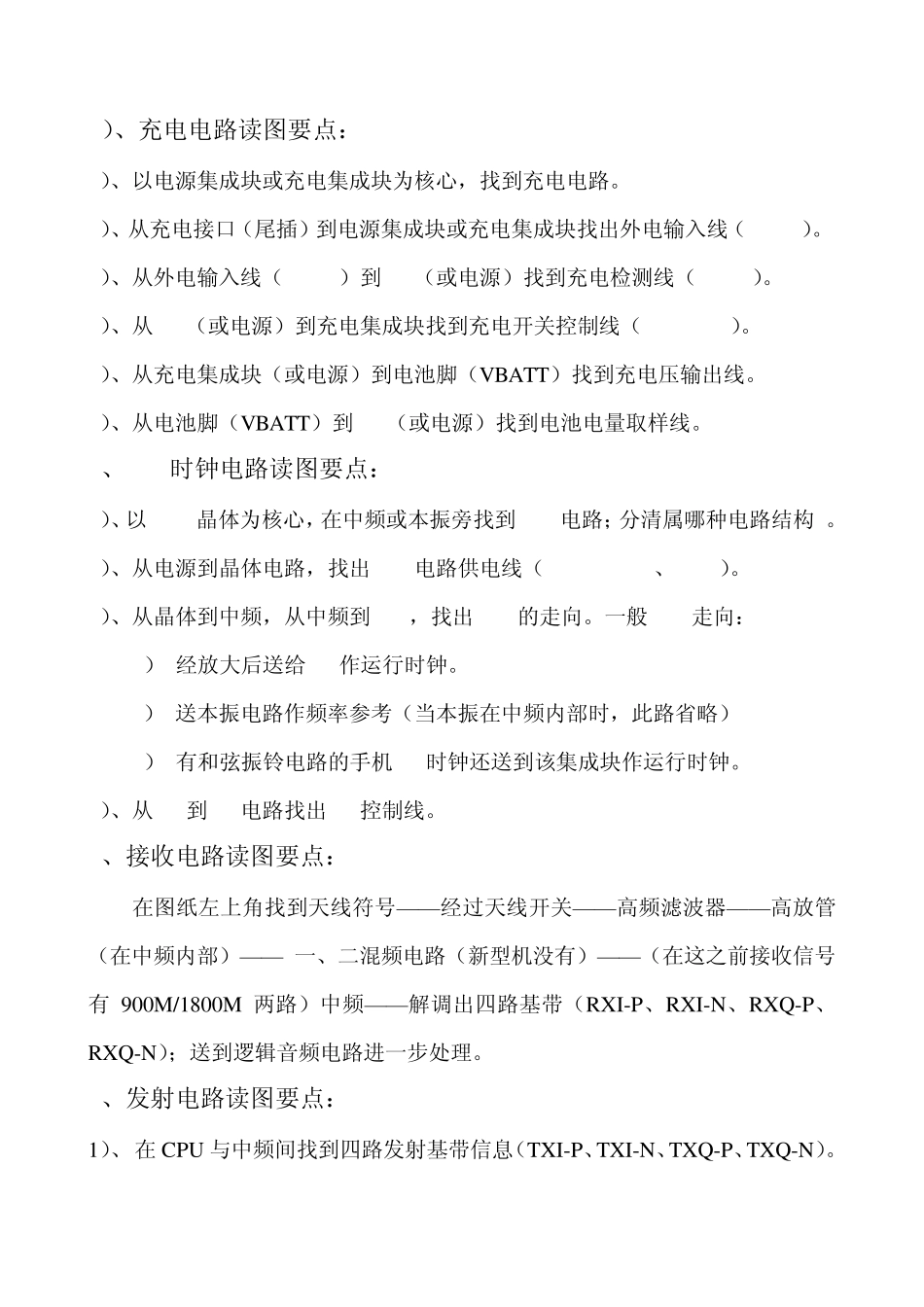

三、手机电路图的读解方法： 1、电源电路读图要点： 1）、先了解本机属哪种电源结构（分三种）;以电源集成块为核心
2）、从尾插或电池脚开始，找出电池电压（VBATT、B+）输入线；电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路；也可从上述电路往回找
3）、在电源集成块、键盘、内联座处找到开机触发线（ON/OFF或标有开关符号）
4）、在电源集成块上找出各路电压输出线（包括电压走向、电压值多少、是恒定的还是跳变的、在哪个元件上可测到该电压）
1）VDD——逻辑电压给CPU、字库、暂存等电路（1
8V） 2）SYN-VCC（XVCC）时钟电压，使13M电路工作（2
8V） 3）AVCC——音频电
