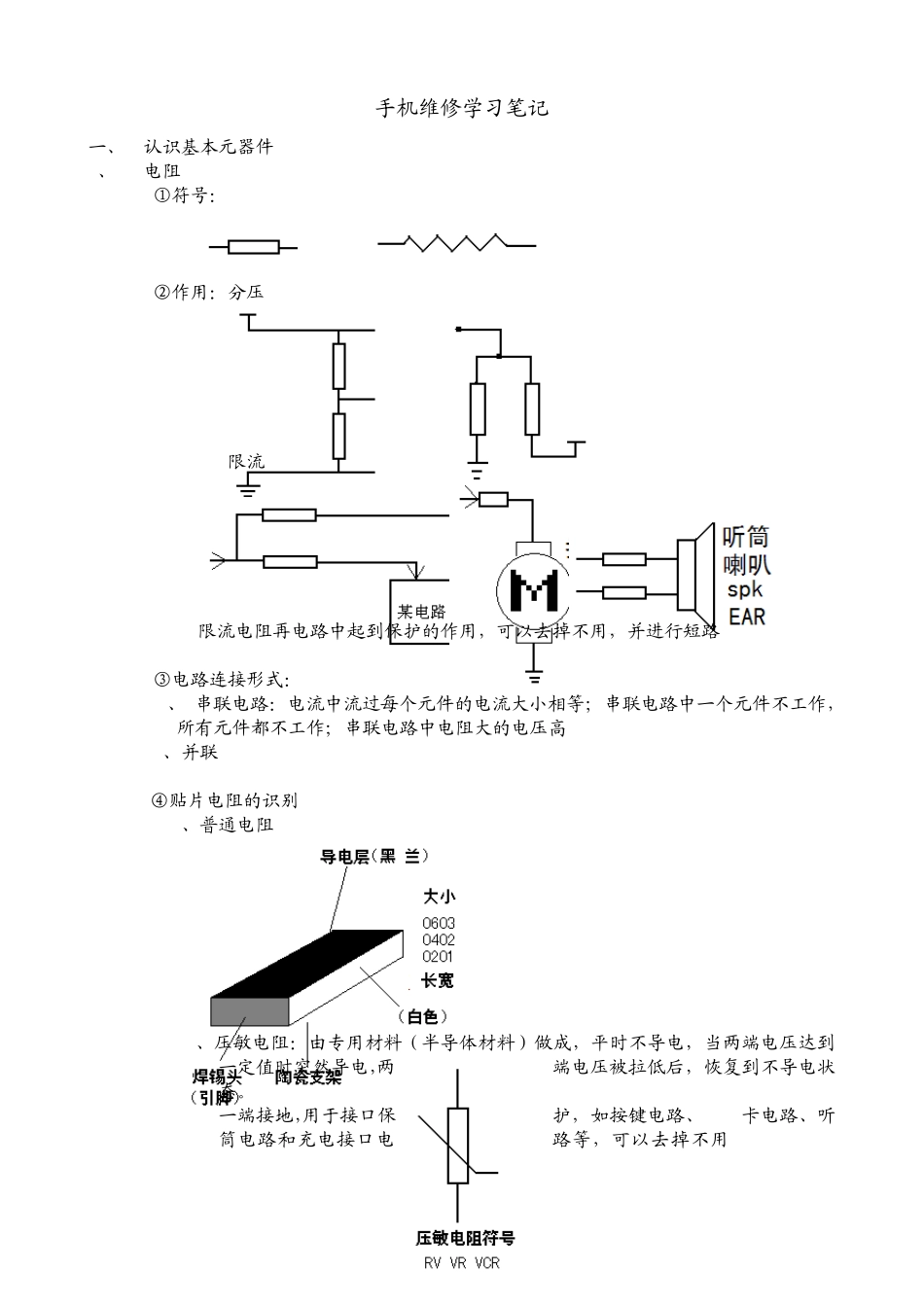

1 手机维修学习笔记 一、 认识基本元器件 1、 电阻 ①符号： ②作用：分压 限流 限流电阻再电路中起到保护的作用，可以去掉不用，并进行短路 ③电路连接形式： A、 串联电路：电流中流过每个元件的电流大小相等；串联电路中一个元件不工作，所有元件都不工作；串联电路中电阻大的电压高 B、并联 ④贴片电阻的识别 A、普通电阻 B、压敏电阻：由专用材料（半导体材料）做成，平时不导电，当两端电压达到一定值时突然导电，两端电压被拉低后，恢复到不导电状态。 一端接地，用于接口保护，如按键电路、SIM卡电路、听筒电路和充电接口电路等，可以去掉不用 2 压敏电阻的特点： a、四周颜色相同，为铁灰色 b、一端是方形的 c、一端一定接地 d、经常在人机接口附近 e、可以取下不用 f、比普通电阻短小 C、双排阻：各个电阻阻值相等 D、四排阻：常用于信号的耦合、电压的取样电路中 E、∏型电阻：用于信号耦合时的阻抗匹配，安装时有方向性 3 2、电容 ①符号：用 c表示 ②电容的大小：电容的容量和极板面积成正比，和极板间距离成反比 电容的特点：通交流，阻直流；通高频，阻低频 ③电容的作用： A、耦合：在信号通路中串接的电容 B、滤波：在供电线和地线之间接入的电容 C、旁路 D、升压、振荡 4 ④电容的外观 四排容 3、电感：有导线绕制而成，能够储存磁能的元件 ①实体外形 频率较高，电感量较小，经常用于高频电路中 5 频率低，电感量大 供电电路中经常使用，体积大，四周呈铁灰色，在电路中串联，可去掉后短路。 电源电路中，用于升压 6 ②电感的作用 A、互感耦合 B、升压：电源 IC周围，屏灯、键盘灯电路中常见 C、振荡 D、谐振选频 E、滤波：供电线上的电感 7 4、二极管：由一个 PN结构成具有单向导电特性的元件 按材料分：锗管 0.2V压降 硅管 0.6V压降 整流二极管、发光二极管、稳压二极管、变容二极管、保护二极管 变容二极管：反向电压越大，内部电容量越小 8
