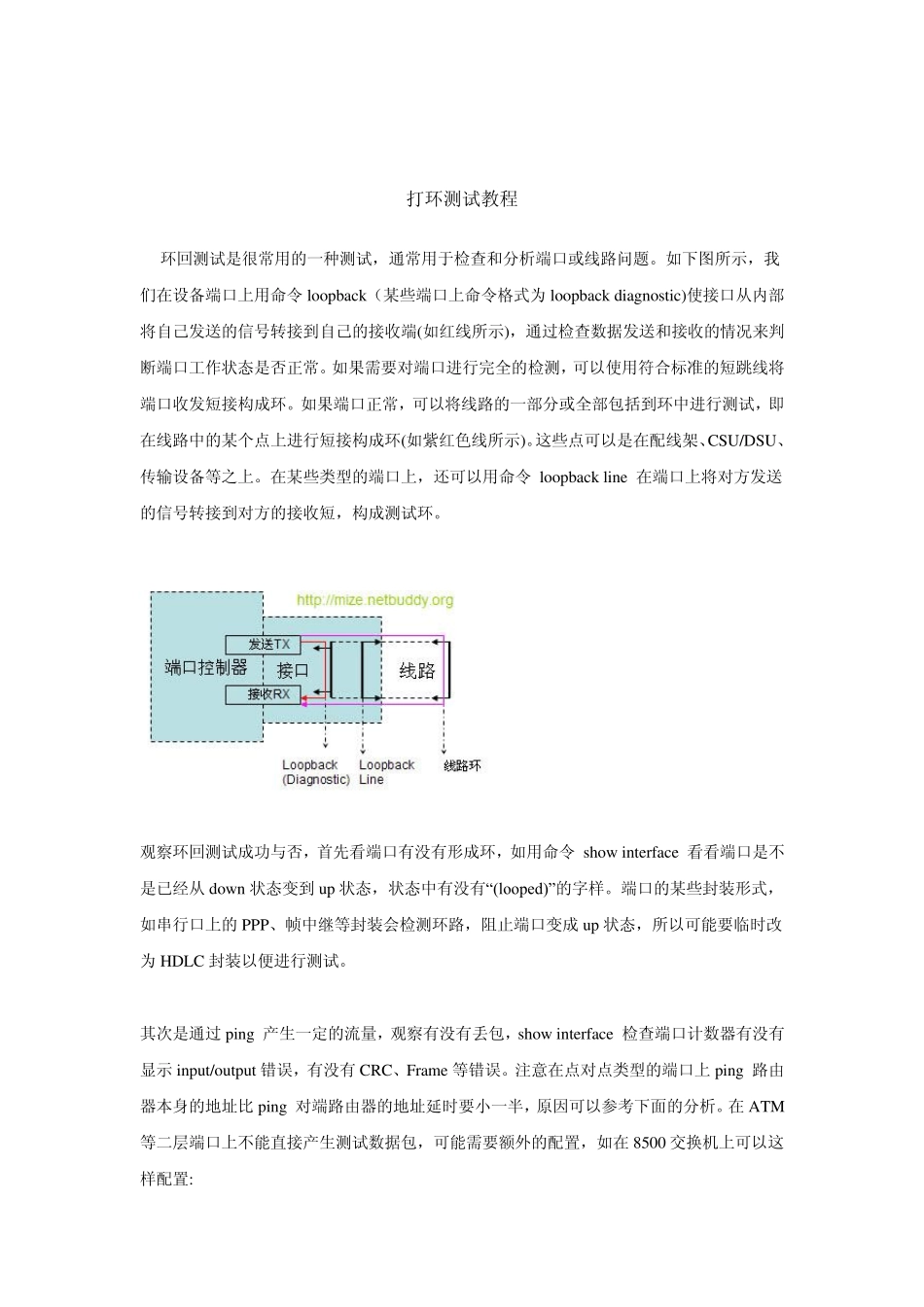

打环测试教程 环回测试是很常用的一种测试，通常用于检查和分析端口或线路问题。如下图所示，我们在设备端口上用命令loopback（某些端口上命令格式为loopback diagnostic)使接口从内部将自己发送的信号转接到自己的接收端(如红线所示)，通过检查数据发送和接收的情况来判断端口工作状态是否正常。如果需要对端口进行完全的检测，可以使用符合标准的短跳线将端口收发短接构成环。如果端口正常，可以将线路的一部分或全部包括到环中进行测试，即在线路中的某个点上进行短接构成环(如紫红色线所示)。这些点可以是在配线架、CSU/DSU、传输设备等之上。在某些类型的端口上，还可以用命令 loopback line 在端口上将对方发送的信号转接到对方的接收短，构成测试环。 观察环回测试成功与否，首先看端口有没有形成环，如用命令 show interface 看看端口是不是已经从dow n 状态变到up 状态，状态中有没有“(looped)”的字样。端口的某些封装形式，如串行口上的PPP、帧中继等封装会检测环路，阻止端口变成up 状态，所以可能要临时改为HDLC 封装以便进行测试。 其次是通过ping 产生一定的流量，观察有没有丢包，show interface 检查端口计数器有没有显示input/output 错误，有没有 CRC、Frame 等错误。注意在点对点类型的端口上ping 路由器本身的地址比 ping 对端路由器的地址延时要小一半，原因可以参考下面的分析。在ATM等二层端口上不能直接产生测试数据包，可能需要额外的配置，如在8500 交换机上可以这样配置: interface atm 1/0/0 //需要进行环回测试的ATM 二层端口 ! inter atm 0.1 point-to-point atm pvc 0 100 interface atm 0/1/0 0 100 encap aal5snap ip address 172.31.20.1 255.255.255.0 ! 如果测试发现有丢包情况，可以通过命令show controller 了解更多细节情况。如以下命令显示了某 ATM 端口上的BIP 错误情况： Router>show controllers atm 3/0/3 IF Name: ATM3/0/3 Chip Base Address: BC38E000 Port type: OC3 Port rate: 155000 Kbps Port medium: MM Fiber Port status:Good Signal Loopback:None Flags:8308 ... Key: txcell - # cells transmitted rxcell - # cells received b1 - # section BIP-8 errors b2 - # line BIP-8 errors b3 - # path BIP-8 errors ocd - # out-of-cell delineation errors -...
