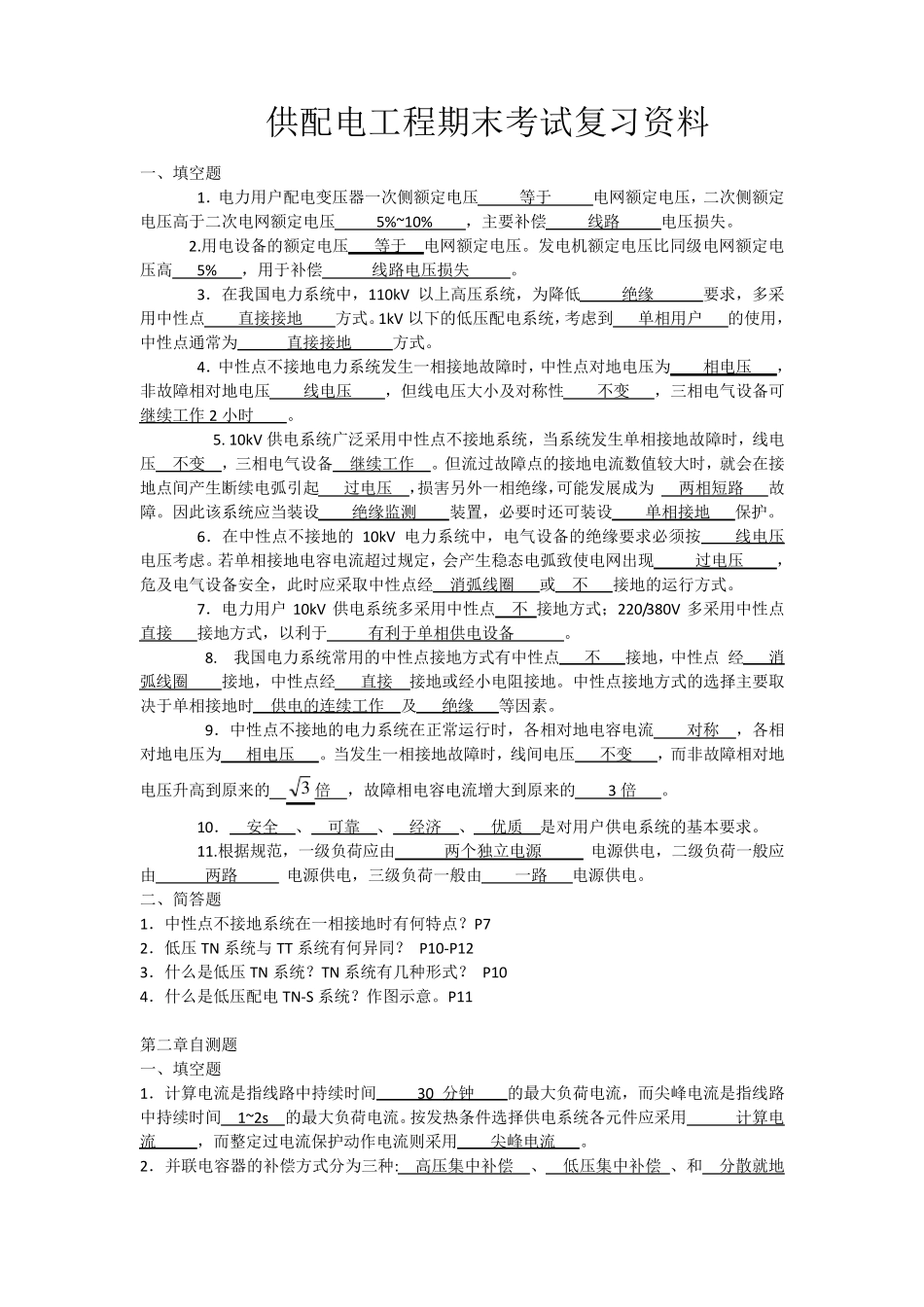

供配电工程期末考试复习资料 一、填空题 1．电力用户配电变压器一次侧额定电压 等于 电网额定电压，二次侧额定电压高于二次电网额定电压 5%~10% ，主要补偿 线路 电压损失。 2.用电设备的额定电压 等于 电网额定电压。发电机额定电压比同级电网额定电压高 5% ，用于补偿 线路电压损失 。 3．在我国电力系统中，110kV 以上高压系统，为降低 绝缘 要求，多采用中性点 直接接地 方式。1kV 以下的低压配电系统，考虑到 单相用户 的使用，中性点通常为 直接接地 方式。 4．中性点不接地电力系统发生一相接地故障时，中性点对地电压为 相电压 ，非故障相对地电压 线电压 ，但线电压大小及对称性 不变 ，三相电气设备可 继续工作 2 小时 。 5. 10kV 供电系统广泛采用中性点不接地系统，当系统发生单相接地故障时，线电压 不变 ，三相电气设备 继续工作 。但流过故障点的接地电流数值较大时，就会在接地点间产生断续电弧引起 过电压 ，损害另外一相绝缘，可能发展成为 两相短路 故障。因此该系统应当装设 绝缘监测 装置，必要时还可装设 单相接地 保护。 6．在中性点不接地的 10kV 电力系统中，电气设备的绝缘要求必须按 线电压 电压考虑。若单相接地电容电流超过规定，会产生稳态电弧致使电网出现 过电压 ，危及电气设备安全，此时应采取中性点经 消弧线圈 或 不 接地的运行方式。 7．电力用户 10kV 供电系统多采用中性点 不 接地方式；220/380V 多采用中性点 直接 接地方式，以利于 有利于单相供电设备 。 8. 我国电力系统常用的中性点接地方式有中性点 不 接地，中性点 经 消弧线圈 接地，中性点经 直接 接地或经小电阻接地。中性点接地方式的选择主要取决于单相接地时 供电的连续工作 及 绝缘 等因素。 9．中性点不接地的电力系统在正常运行时，各相对地电容电流 对称 ，各相对地电压为 相电压 。当发生一相接地故障时，线间电压 不变 ，而非故障相对地电压升高到原来的 3 倍 ，故障相电容电流增大到原来的 3 倍 。 10． 安全 、 可靠 、 经济 、 优质 是对用户供电系统的基本要求。 11.根据规范，一级负荷应由 两个独立电源 电源供电，二级负荷一般应由 两路 电源供电，三级负荷一般由 一路 电源供电。 二、简答题 1．中性点不接地系统在一相接地时有何特点？P7 2．低压 TN 系统与 TT 系统有何异同？ P10-P12 3．什么...
