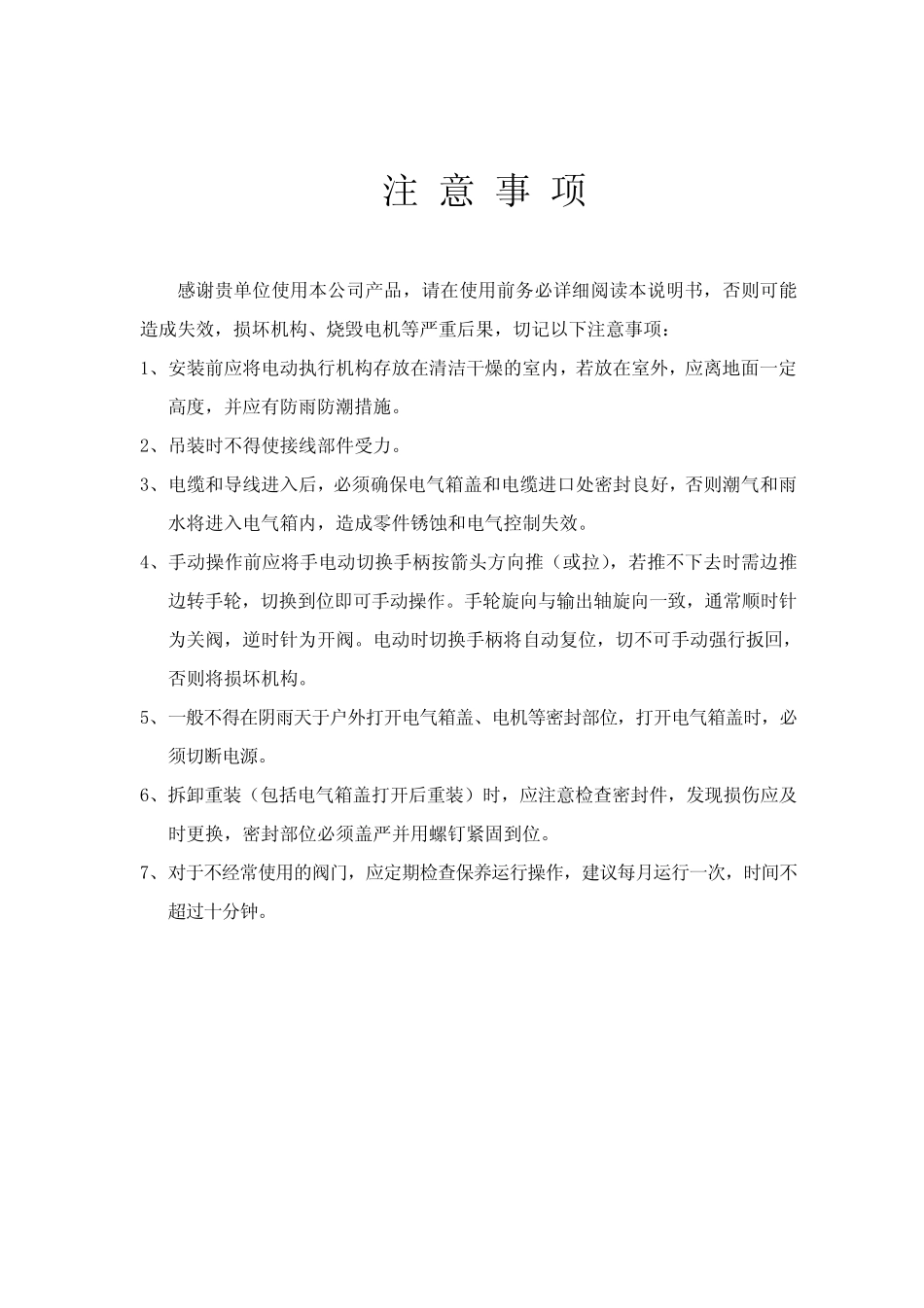

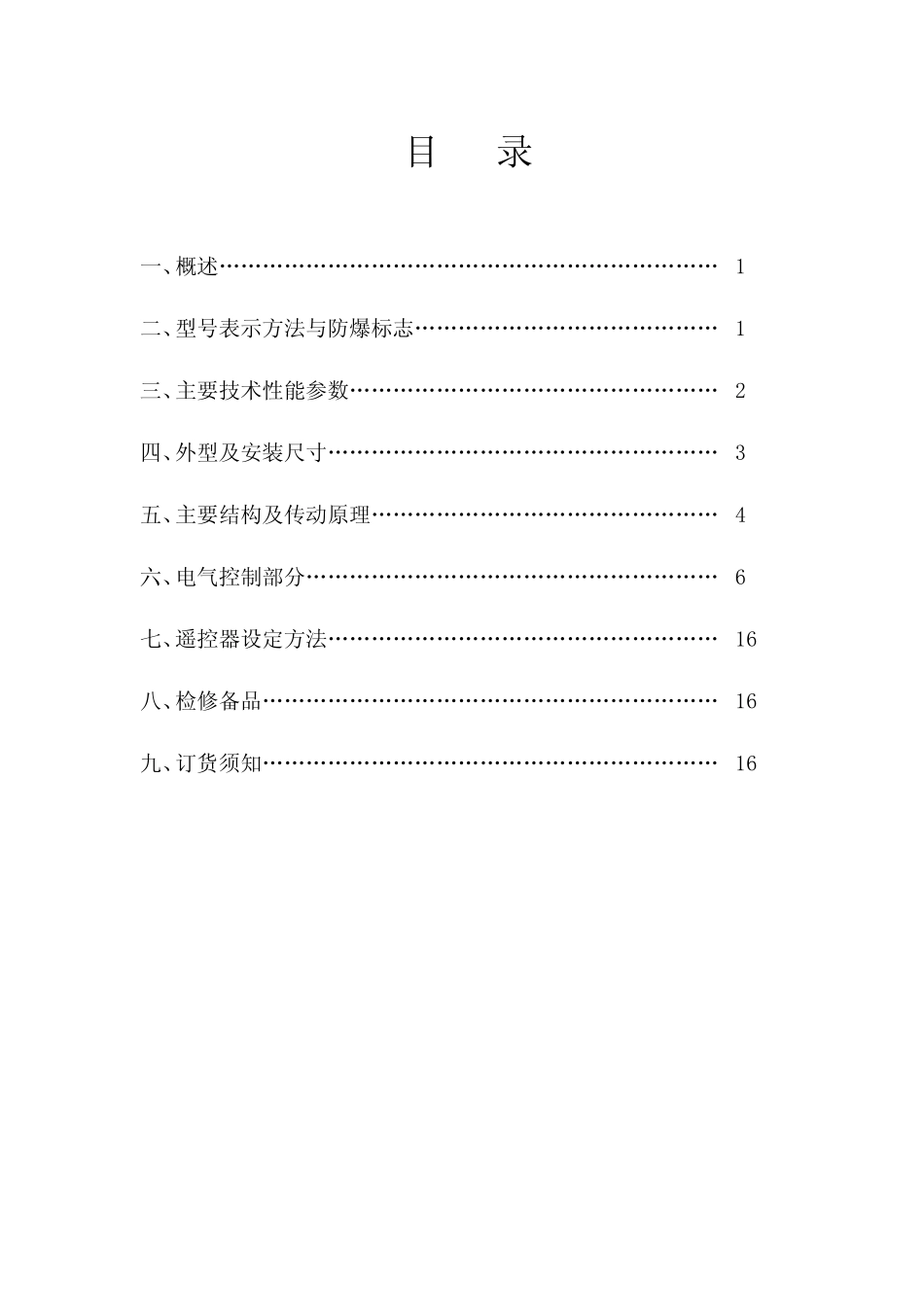

XK Z W/B-XT 智能型 电 动 执 行 机 构 说 明 书 扬州新能电力设备有限公司 扬州中德电力设备制造厂 注 意 事 项 感谢贵单位使用本公司产品,请在使用前务必详细阅读本说明书,否则可能造成失效,损坏机构、烧毁电机等严重后果,切记以下注意事项: 1、安装前应将电动执行机构存放在清洁干燥的室内,若放在室外,应离地面一定高度,并应有防雨防潮措施。 2、吊装时不得使接线部件受力。 3、电缆和导线进入后,必须确保电气箱盖和电缆进口处密封良好,否则潮气和雨水将进入电气箱内,造成零件锈蚀和电气控制失效。 4、手动操作前应将手电动切换手柄按箭头方向推(或拉),若推不下去时需边推边转手轮,切换到位即可手动操作。手轮旋向与输出轴旋向一致,通常顺时针为关阀,逆时针为开阀。电动时切换手柄将自动复位,切不可手动强 行扳 回 ,否则将损坏机构。 5、 一般 不得在阴 雨天 于 户 外打 开电气箱盖、电机等密封部位,打 开电气箱盖时,必须切断 电源 。 6、拆 卸 重装(包 括 电气箱盖打 开后重装)时,应注意检 查 密封件,发 现 损伤 应及时更 换,密封部位必须盖严并用螺 钉 紧 固 到位。 7、 对 于 不经 常使用的阀门 ,应定期 检 查 保养 运 行操作,建 议 每 月 运 行一次 ,时间 不超 过 十 分 钟 。 目 录 一、概述…………………………………………………………… 1 二、型号表示方法与防爆标志…………………………………… 1 三、主要技术性能参数…………………………………………… 2 四、外型及安装尺寸……………………………………………… 3 五、主要结构及传动原理………………………………………… 4 六、电气控制部分………………………………………………… 6 七、遥控器设定方法……………………………………………… 16 八、检修备品……………………………………………………… 16 九、订货须知……………………………………………………… 16 1 一 、 概 述 本 系 列 阀 门 电 动 执 行 机 构 把 电 气 控 制 部 分 与 机 械 减 速 机 构 组 合 为 一 体 , 采 用智 能 式 设 计 , 形 成 智 能 式 一 体 化 电 动 执 行 机 构 。 有 智 能 开 关 型 、 智 能 防 爆 开 关 型 、智 能 调 节 型 、 智 能 防 爆 调 节 型...
