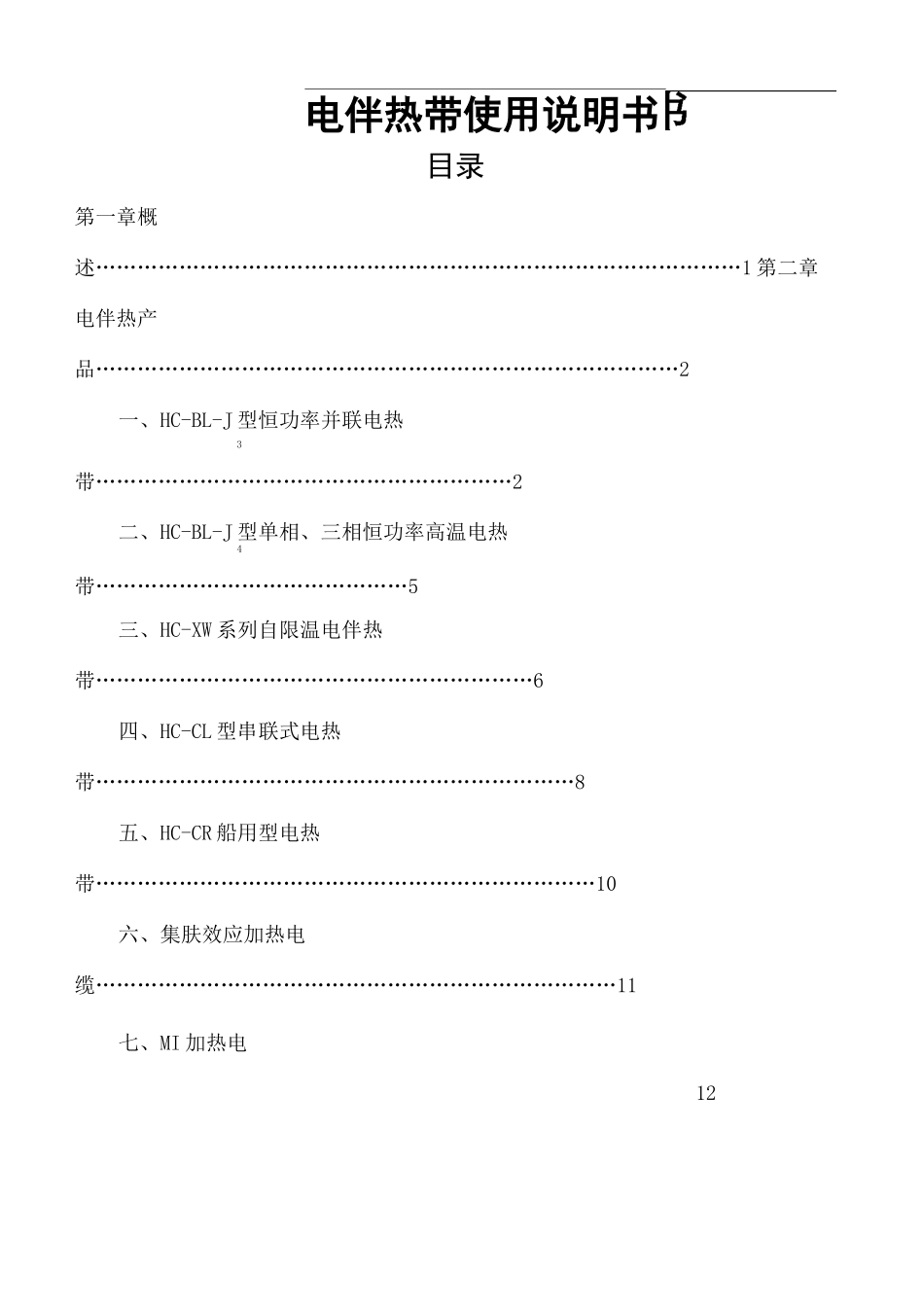

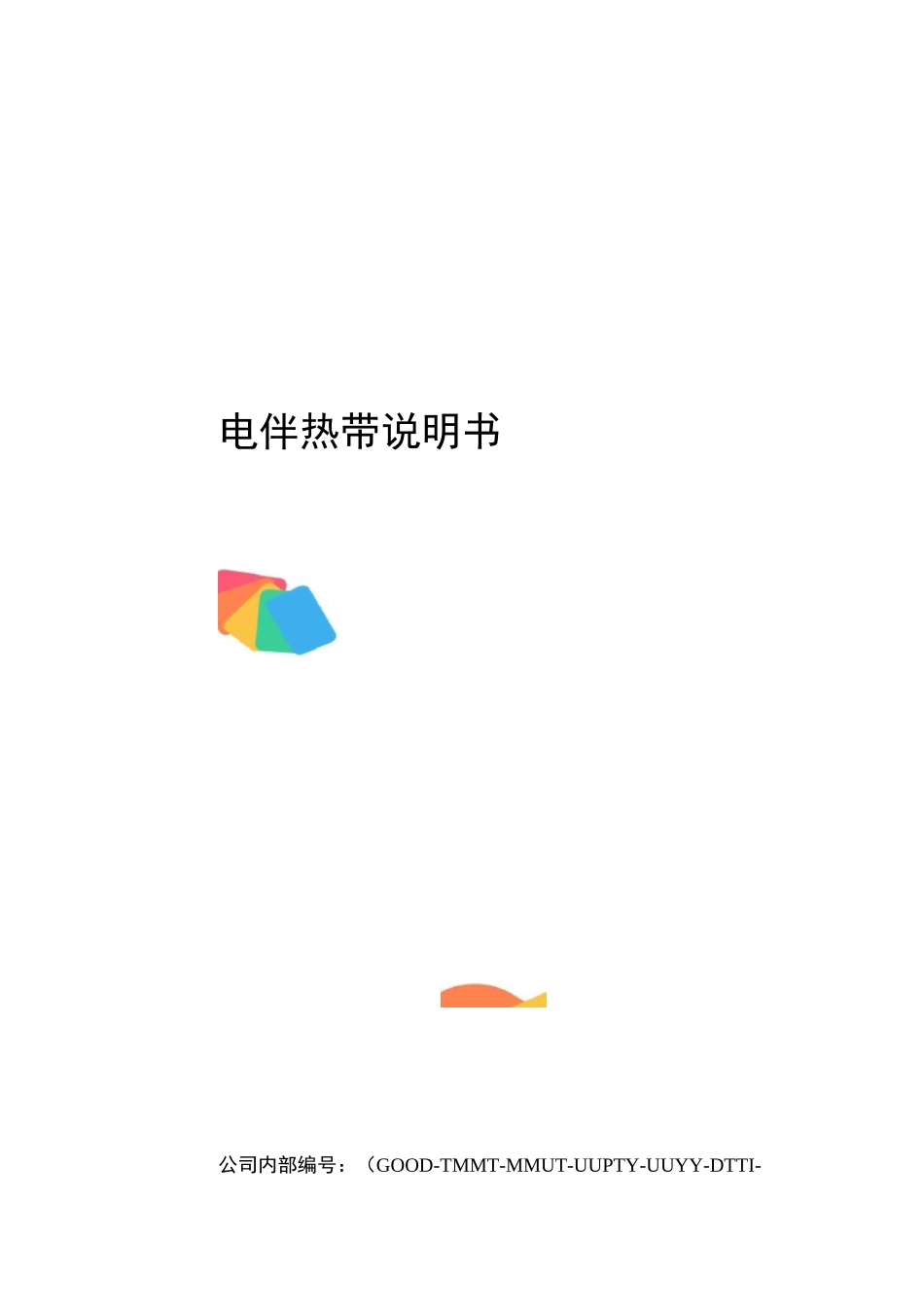

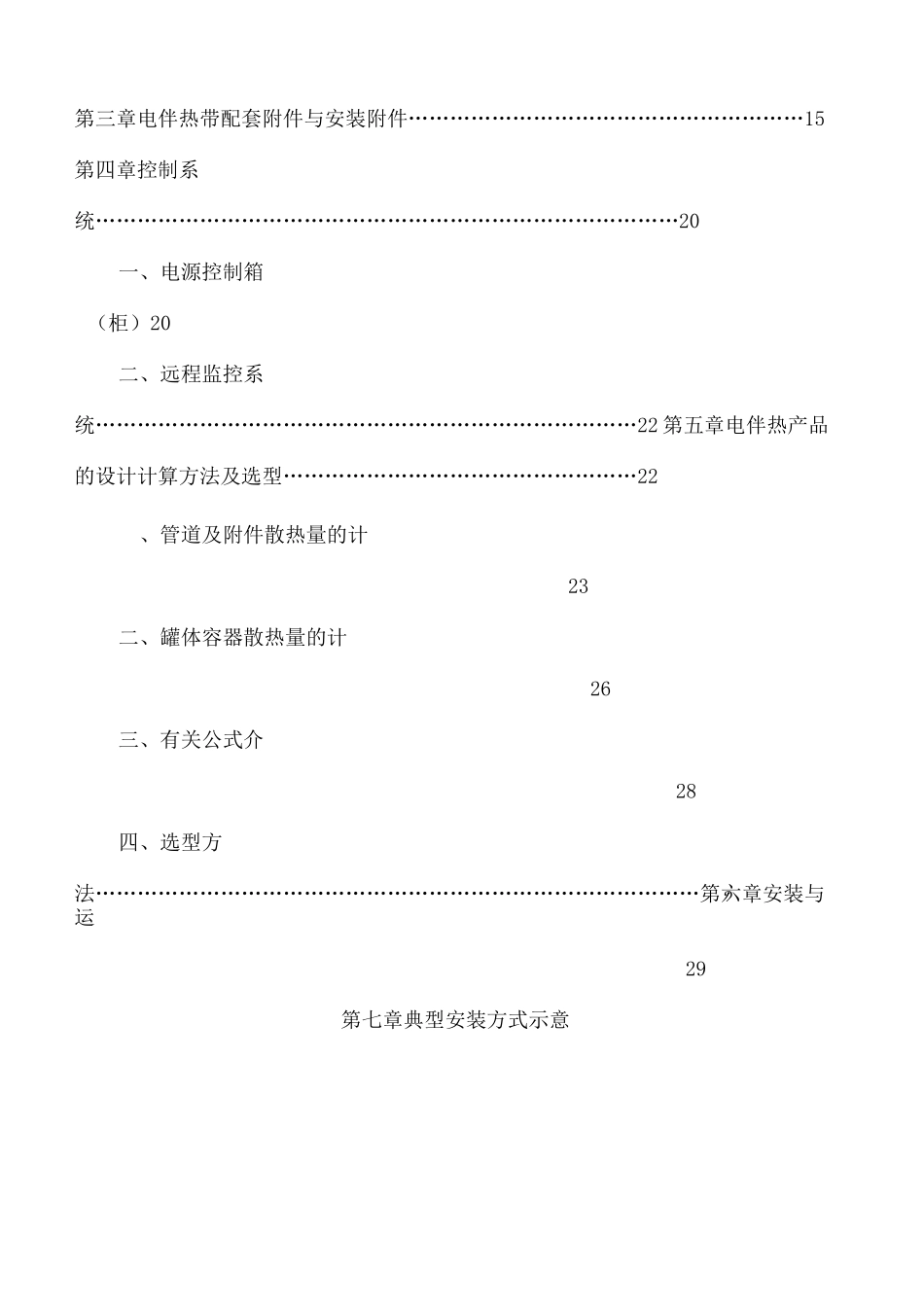

电伴热带说明书公司内部编号:(GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-目录第一章概述…………………………………………………………………………………1 第二章电伴热产品…………………………………………………………………………2一、HC-BL-J 型恒功率并联电热3带……………………………………………………2二、HC-BL-J 型单相、三相恒功率高温电热4带………………………………………5三、HC-XW 系列自限温电伴热带………………………………………………………6四、HC-CL 型串联式电热带……………………………………………………………8五、HC-CR 船用型电热带………………………………………………………………10六、集肤效应加热电缆…………………………………………………………………11七、MI 加热电12电伴热带使用说明书2第三章电伴热带配套附件与安装附件…………………………………………………15第四章控制系统…………………………………………………………………………20一、电源控制箱(柜)20二、远程监控系统……………………………………………………………………22 第五章电伴热产品的设计计算方法及选型……………………………………………22、管道及附件散热量的计23二、罐体容器散热量的计26三、有关公式介28四、选型方法……………………………………………………………………………第六章安装与运29第七章典型安装方式示意第一章概述所谓电伴热是用电热来补偿被伴热体(容器、管道等)在工艺生产过程中的热量损失,以维持最合适的介质工艺温度,其温度高低以介质流动阻力最小、生产效率最高、耗电最少和综合费用最低为目的,以最佳传热分布及低功耗为原则,发热形式是沿长度方向或大面积均匀放热、温度梯度小、温度稳定,适合长期使用。产品是高新技术产品,是传统的热水伴热、蒸汽伴热的取代品,是绿色无污染的环保产品。一、电伴热特点•节能显着、能耗低;•体积小、可靠性高、寿命长、适用范围广;•设计、安装、维护简单;•无“跑”、“冒”、“滴”、“漏”等现象,无任何污染;•伴热温度不受季节、介质等因素影响,根据要求自动调整;•工程投资回收周期短;•易于实现集中自动化控制。二、节能效果•电伴热体积小、接触面积大、传输损失小,而蒸汽伴热和热水伴热需加伴热管线接触传递热量,传输热损失大。•电伴热能保证首尾端发热均匀,而蒸汽和热水伴热为了保证尾端的热值,必须提高首端的发热量,会使首...
